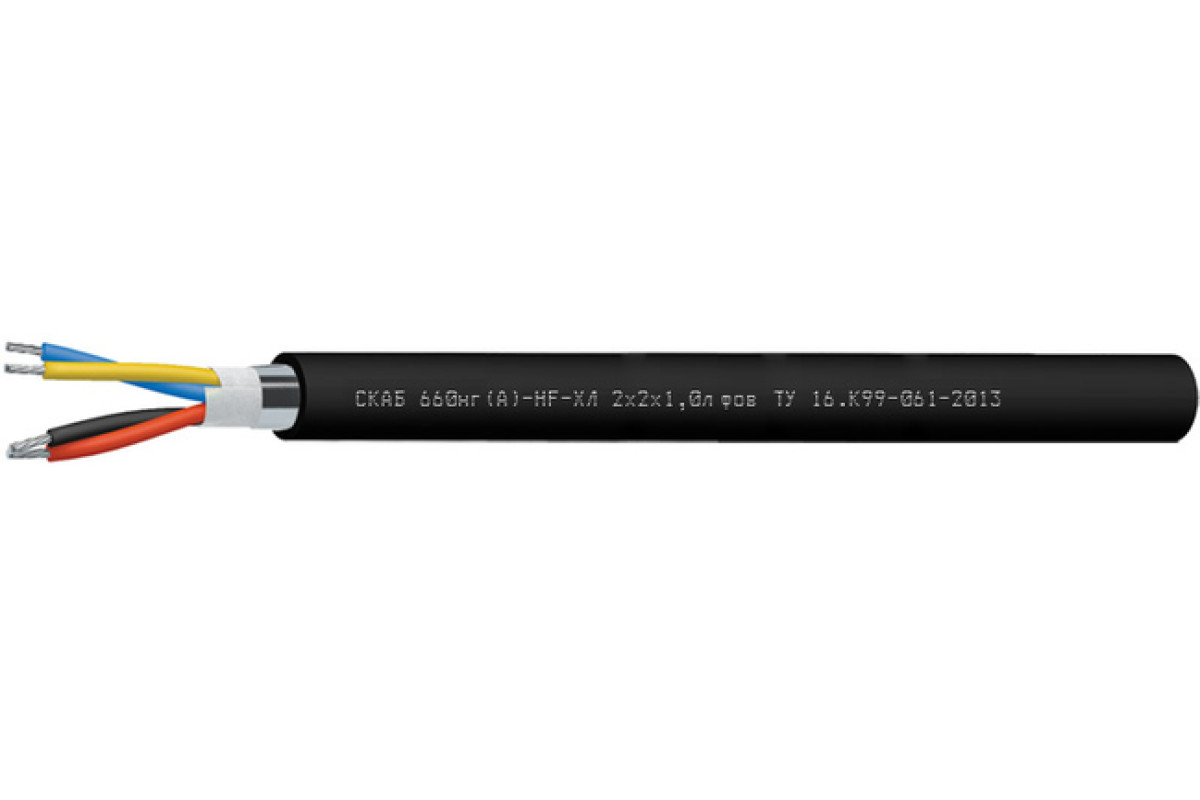

Кабель СКАБ 660нг(А)-HF-ХЛл фов

Производитель: НПП «Спецкабель»
Код товара: 2099
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660нг(А)-HF-ХЛ Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Технологическая задача кабеля СКАБ 660нг(А)-HF-ХЛл фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешается задействовать Кабель СКАБ 660нг(А)-HF-ХЛл фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл фов:


    Количество жил: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты

    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный срок использования Кабель СКАБ 660нг(А)-HF-ХЛл фов:

    кабелей СКАБ 660нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    18,48,89,910,511,3
    214,315,115,917,119,2
    314,415,316,117,419,7
    415,616,617,519,421,4
    516,918,119,521,123,4
    618,320,121,122,926
    718,320,121,122,926
    820,221,622,825,228
    1023,425,62729,432,8
    1224,126,327,830,333,8
    1425,827,629,231,936,1
    1627,129,130,833,638,1
    2029,932,13437,742,1
    2433,136,138,341,947,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    169,178,3100,1117144,1
    2146,6166,2184,6218,4290,6
    3167,3193,6218,4264,7357,9
    4197,5230,8262,5339,9438,2
    5228,9269,4326,3400,3520,6
    6278,4327,3373,9461,2628,2
    7297,9352,9405,5504,4690,9
    8331,1393,4453,1589,2776
    10402,1503,7579,3721,2953,5
    12471,3563,2651,3817,31 090,1
    14523,4628,6729,7920,61 269,5
    16577695,7809,91 025,81 418,5
    20685,2830,9971,51 273,81 718,1
    24798,51 006,31 138,91 496,32 071,6

    Электрические параметры СКАБ 660нг(А)-HF-ХЛл фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    45,4

    74,6

    83,6

    97,0

    111,5

    141,1

    151,9

    165,0

    208,5

    228,9

    253,6

    277,7

    326,7

    379,3

    0,75

    47,7

    78,3

    87,8

    101,9

    117,1

    148,2

    159,5

    173,3

    218,9

    240,3

    266,3

    291,6

    343,0

    398,3

    1,0

    50,3

    83,3

    93,7

    109,1

    141,1

    159,0

    171,3

    186,3

    235,5

    260,3

    287,1

    314,8

    370,8

    461,7

    1,5

    54,7

    91,7

    103,7

    136,5

    156,7

    176,9

    190,9

    218,0

    264,5

    291,4

    321,9

    353,4

    447,1

    519,1

    2,5

    61,9

    120,7

    135,2

    157,1

    180,9

    215,0

    231,9

    254,1

    307,0

    338,9

    375,0

    442,9

    521,5

    627,6


    ТУ 16.К99-061-2013
