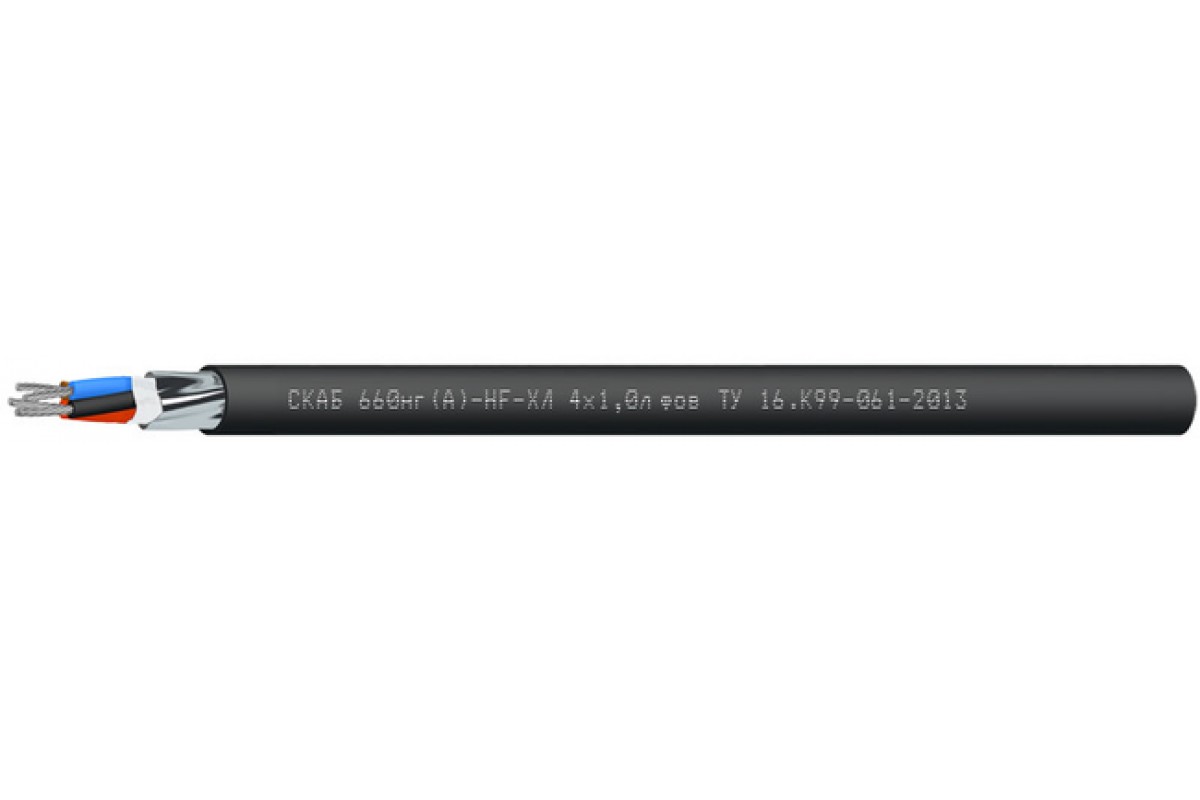

Кабель СКАБ 660нг(А)-HF-ХЛл фов

СКАБ 660нг(А)-HF-ХЛ NxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки

Функциональная характеристика кабеля СКАБ 660нг(А)-HF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ 660нг(А)-HF-ХЛл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл фов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Продолжительность гарантии Кабель СКАБ 660нг(А)-HF-ХЛл фов:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10	10,5	11	11,7	12,7
5	10,7	11,3	11,8	12,6	13,7
6	11,4	12	12,6	13,5	14,7
7	11,4	12	12,6	13,5	14,7
8	12,1	12,8	13,4	14,4	15,8
10	13,7	14,5	15,3	16,5	18,1
12	14	14,9	15,7	16,9	18,7
14	14,6	15,6	16,4	17,7	20
19	16	17,1	18	20	22,1
24	18,3	20,1	21,1	22,9	26
27	18,6	20,4	21,5	23,4	26,5
30	19,7	21,1	22,2	24,2	27,4
37	21,1	22,6	23,8	26,4	29,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	109,7	126,4	142,3	172	220,3
5	125,5	145,9	165,2	201,5	260,8
6	141,6	165,5	188,4	231,3	301,5
7	151,5	178,5	204,4	253,1	333,1
8	167,6	198,2	227,6	282,9	373,9
10	201,8	239,8	276,3	345,2	458,4
12	224,7	269,1	311,9	392,8	526,2
14	249,9	300,9	350,1	443,3	616,2
19	311,5	379	444,2	586,8	794,3
24	381,6	485,1	568	725,5	1 010,8
27	414,5	527,8	620	795,3	1 111,3
30	468,1	573,2	674,9	868,4	1 215,8
37	551	678,7	802,5	1 063,6	1 459,2

Электрические параметры СКАБ 660нг(А)-HF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0

ТУ 16.К99-061-2013
