Кабель СКАБ 660нг(А)-HF-ХЛ ф

СКАБ 660нг(А)-HF-ХЛ Nx3эxSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки

Целевая задача кабеля СКАБ 660нг(А)-HF-ХЛ ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено эксплуатировать Кабель СКАБ 660нг(А)-HF-ХЛ ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

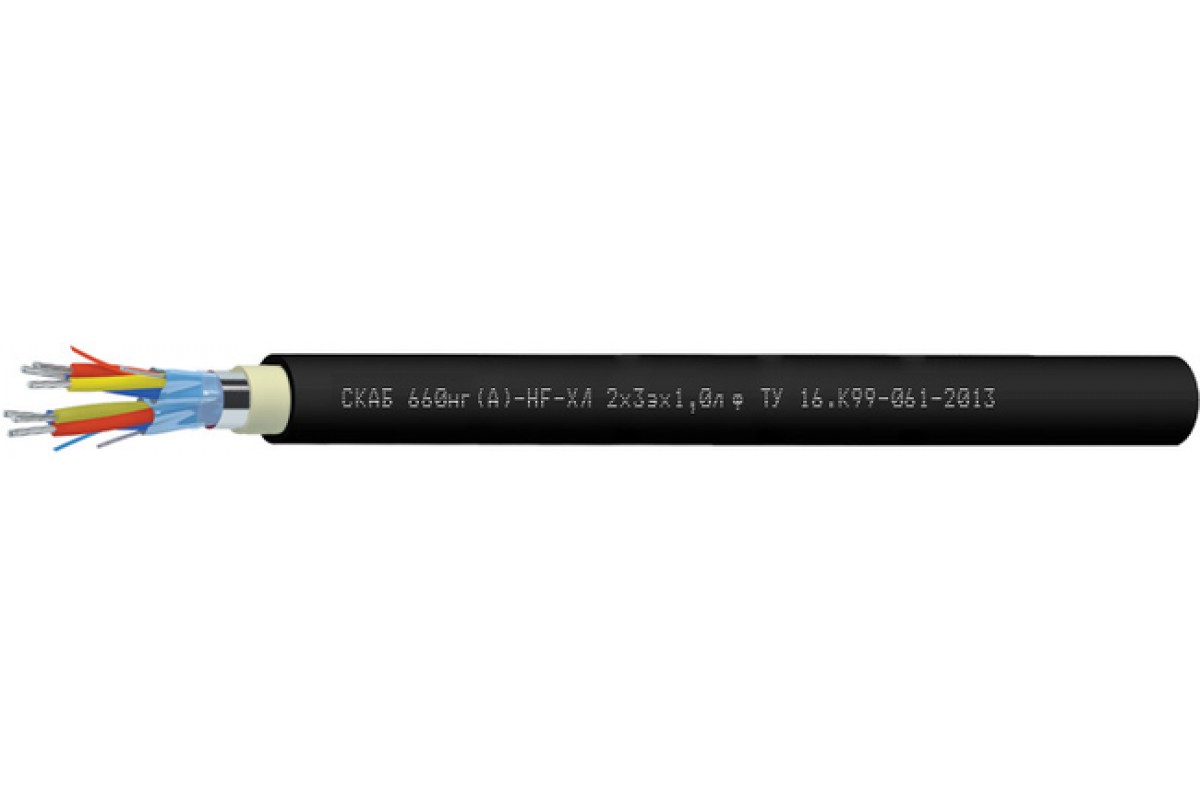

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛ ф:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийные обязательства Кабель СКАБ 660нг(А)-HF-ХЛ ф:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	16,7	17,6	18,4	20,2	22
3	17,5	18,5	19,8	21,2	23,1
4	19,4	20,5	21,4	23	25,7
5	21	22,2	23,2	25,5	27,9
6	22,6	23,9	25,6	27,5	30,2
7	22,6	23,9	25,6	27,5	30,2
8	24,7	26,2	27,5	29,6	32,6
10	28,5	30,3	31,8	34,4	38,5
12	29,3	31,2	32,8	35,9	39,7
14	30,7	32,7	34,4	37,7	41,7
16	32,3	34,4	36,7	39,7	44
20	36	38,4	40,4	43,9	49,1
24	39,8	42,5	44,8	49,2	54,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	257	288,1	317,2	389,4	475,8
3	304,2	345,7	403,4	477,2	595,5
4	377,8	431,4	482,1	576	752,1
5	437	501,9	563,4	702,1	890
6	496,9	573,2	670	807	1 029,2
7	533,1	618,8	724,8	879,7	1 131,8
8	616,4	715	808,9	984,7	1 271
10	747,9	870,3	986,9	1 205,3	1 598,5
12	833	975,3	1 111,3	1 401,3	1 823,1
14	927,3	1 090,3	1 246,4	1 576,3	2 062,1
16	1 024,2	1 208,1	1 419,6	1 754,9	2 304,9
20	1 254,2	1 482,4	1 701,3	2 114,2	2 840,6
24	1 461,9	1 733	1 993,4	2 532,5	3 347,1

Электрические параметры СКАБ 660нг(А)-HF-ХЛ ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
