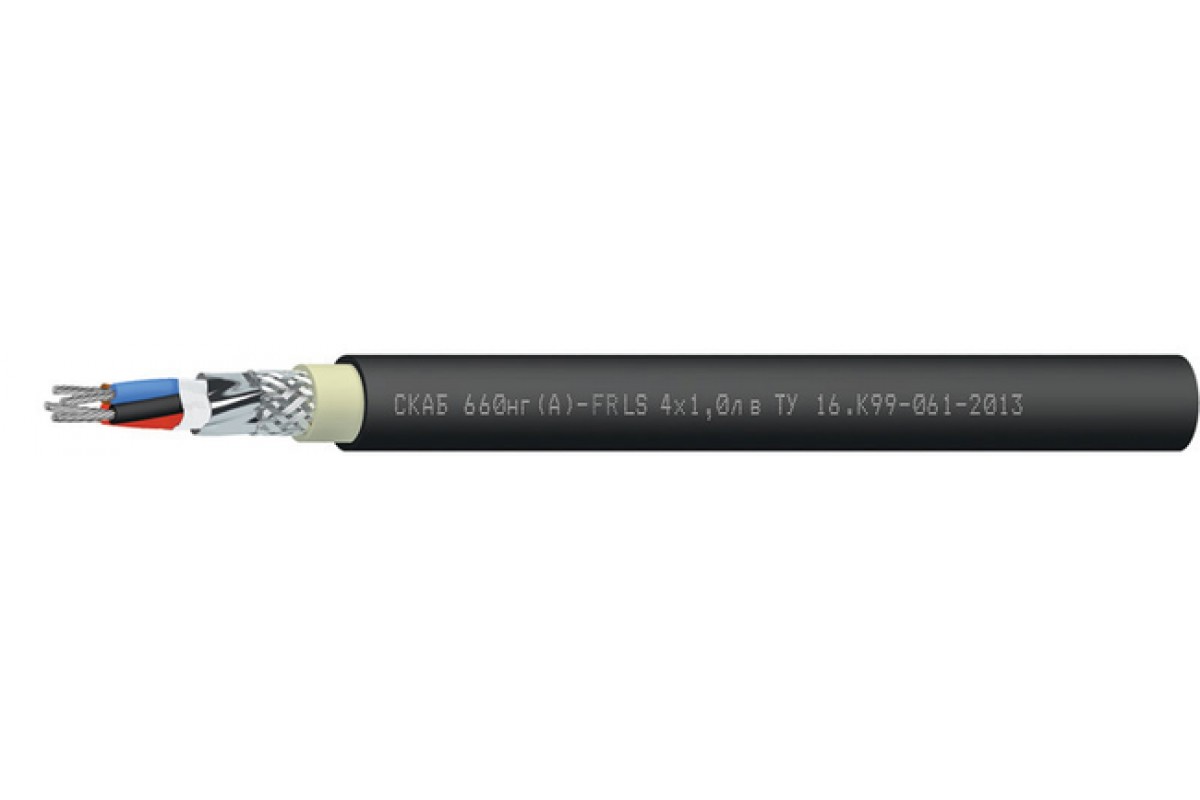

Кабель СКАБ 660нг(А)-FRLSл в

Производитель: НПП Спецкабель
Код товара: 1274
Доступность: На складе
СКАБ 660нг(А)-FRLS NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие

Функциональная задача кабеля СКАБ 660нг(А)-FRLSл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для систем противоаварийной защиты

    • Разрешено применять Кабель СКАБ 660нг(А)-FRLSл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660нг(А)-FRLSл в:


    Количество жил: 4-37
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: пучковая
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

    Время гарантии Кабель СКАБ 660нг(А)-FRLSл в:

    кабелей СКАБ 660нг(А)-FRLS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    414,214,715,115,816,8
    515,616,216,717,518,6
    615,916,51717,919,7
    715,916,51717,919,7
    816,717,41819,520,9
    1019,320,120,82223,7
    1219,720,621,322,624,8
    1420,521,422,223,525,9
    1922,223,224,126,128,5
    2425,127,128,129,932,5
    2725,527,528,630,533,1
    3026,328,329,531,434,1
    3728,230,731,433,537

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    4235,2257,9279,1316,6376,9
    5278,3306,1330,7377,4450,8
    6294,1325,6353,9408513,4
    7308342,9374,6435550,8
    8337,7375,9413500,2610,6
    10420,1469,3516601,8738
    12456,3513,3565,8666,5849,4
    14498,5564,2624736,5945,1
    19600684,1762,4937,81 201,1
    24725,1878,89781 166,21 470,2
    27773,8939,51 0491 258,61 595,2
    30829,71 008,31 128,21 356,71 728,8
    37980,31 198,31 312,71 589,92 078,3

    Электрические параметры СКАБ 660нг(А)-FRLSл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    24,8

    18,2

    12,2

    7,56

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    100

    100

    100

    100

    Рабочее переменное (постоянное) напряжение, не более, В

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число жил

    4

    5

    6

    7

    8

    10

    12

    14

    19

    24

    27

    30

    37

    0,5

    71,5

    81,5

    91,6

    98,8

    107,4

    129,0

    157,2

    173,1

    211,9

    267,5

    287,5

    310,9

    362,8

    0,75

    75,1

    85,6

    96,2

    103,7

    112,8

    135,4

    165,1

    181,8

    222,5

    280,9

    301,9

    326,4

    380,9

    1,0

    79,2

    90,6

    101,9

    110,1

    119,8

    159,6

    175,6

    193,6

    237,4

    299,9

    324,0

    348,9

    407,8

    1,5

    86,2

    98,8

    111,4

    120,6

    131,5

    175,1

    193,0

    213,2

    272,4

    333,0

    358,6

    386,6

    452,6

    2,5

    96,5

    111,1

    125,7

    136,4

    164,7

    198,3

    219,2

    252,6

    312,2

    380,6

    410,4

    443,0

    549,8


    ТУ 16.К99-061-2013
