Кабель СКАБ 660нг(А)-FRLS

СКАБ 660нг(А)-FRLS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Прикладная задача кабеля СКАБ 660нг(А)-FRLS

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для систем противоаварийной защиты

Допустимо задействовать Кабель СКАБ 660нг(А)-FRLS:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

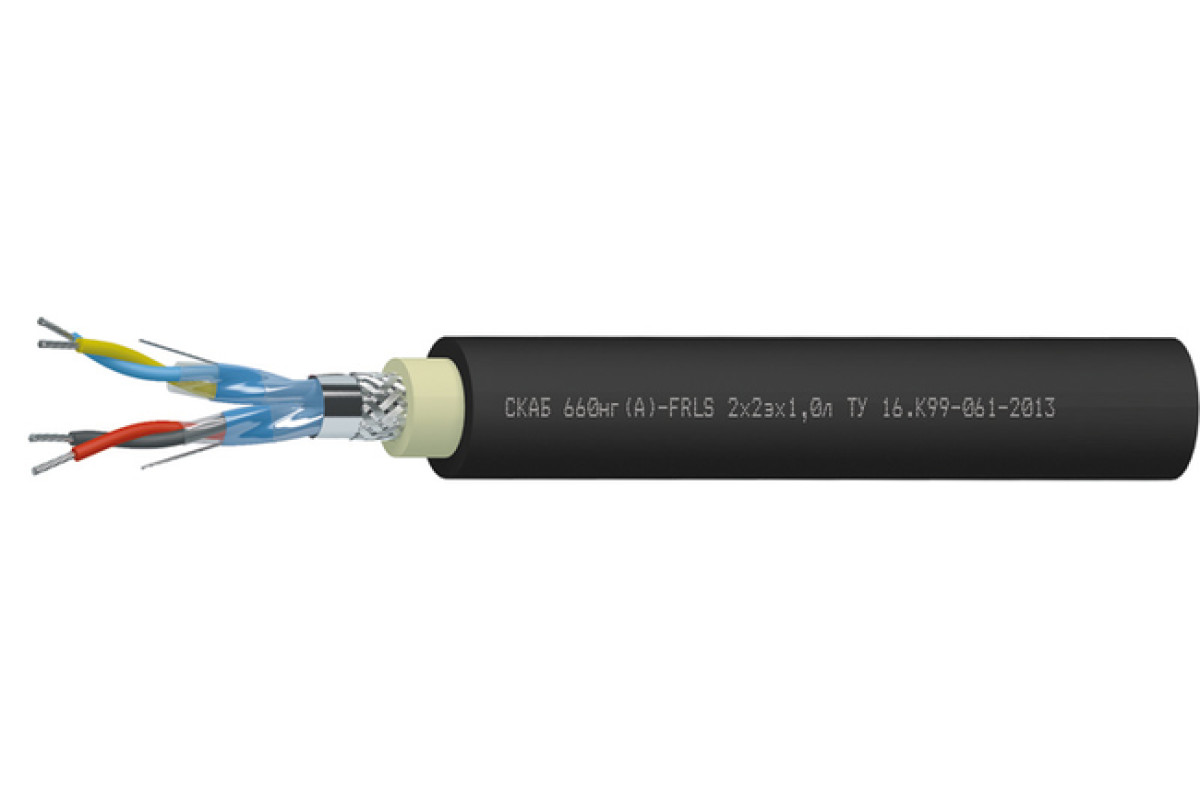

Конструкция Кабель СКАБ 660нг(А)-FRLS:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийная поддержка Кабель СКАБ 660нг(А)-FRLS:

кабелей СКАБ 660нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	15	15,5	16,5	17	18,9
3	15,5	16,5	17	18,4	19,9
4	17	18,4	18,9	19,9	21,9
5	18,9	19,9	20,4	21,9	23,6
6	20,4	21,4	22,4	24,1	25,6
7	20,4	21,4	22,4	24,1	25,6
8	21,9	23,1	24,1	25,6	28,1
10	25,6	26,6	28,1	30,1	32,6
12	26,1	27,6	29,1	31,1	34
14	27,6	29,1	30,6	32,6	35,5
16	29,1	30,6	32,1	34,5	37,5
20	32,1	34	35,5	38	42
24	36	37,5	40	42,5	46,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	340,8	369,4	394,6	441,3	513
3	390,6	426,9	460,4	521,7	641,4
4	452,5	496,8	539,1	641,7	784,9
5	517,6	598,3	649,3	763,3	915,3
6	611,1	697	758,8	869,8	1 043,5
7	644,4	737,2	805,6	929,2	1 124
8	735,7	815,5	893,8	1 033,5	1 289,9
10	886,5	988	1 119,4	1 294,8	1 613,9
12	971,3	1 125,1	1 233	1 439,6	1 803,9
14	1 107,6	1 241,4	1 364,7	1 637,5	2 056,9
16	1 211,8	1 362,8	1 501,7	1 804,5	2 276,6
20	1 421,3	1 646,7	1 867,2	2 195,4	2 717,1
24	1 740,4	1 956,6	2 166,1	2 552,3	3 270,3

Электрические параметры СКАБ 660нг(А)-FRLS

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	162,6	184,6	212,4	241,8	280,9	294,7	327,5	394,6	430,6	498,1	543,4	635,3	752,3
0,75	173	196,9	227,2	268,1	303,5	318,8	352,1	424,9	489,9	537,5	587,1	690,1	814,5
1	181,8	207,5	239,9	283,4	321,1	337,8	373,3	476,7	520,3	571,3	624,6	751,4	867,8
1,5	196,5	225,2	270,1	311	350,4	369,2	408,6	521,9	570,6	627,7	689,5	827,2	956,6
2,5	217,1	258,9	302,6	346,6	391,3	413,3	483,6	585,2	644	725,8	794,4	933,3	1082,7

ТУ 16.К99-061-2013
