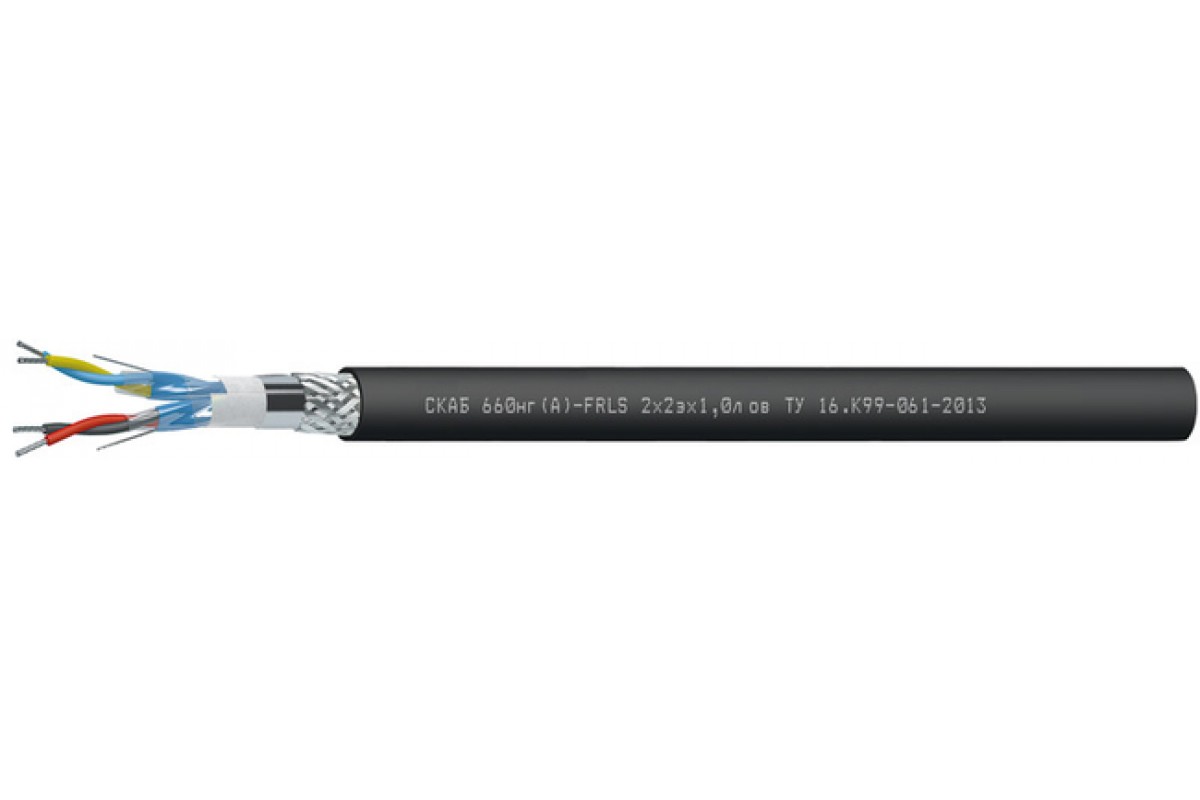

Кабель СКАБ 660нг(А)-FRLS ов

Производитель: НПП «Спецкабель»
Код товара: 1576
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660нг(А)-FRLS Nx2эхSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Прикладная задача кабеля СКАБ 660нг(А)-FRLS ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противоаварийной защиты

    • Можно применять Кабель СКАБ 660нг(А)-FRLS ов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660нг(А)-FRLS ов:


    Количество жил: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

    Продолжительность гарантии Кабель СКАБ 660нг(А)-FRLS ов:

    кабелей СКАБ 660нг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    218,319,620,321,523,2
    318,62020,822,123,9
    420,721,722,624,126,8
    525,123,725,22729,3
    624,926,427,529,331,8
    724,926,427,529,331,8
    82728,429,631,634,4
    1031,433,134,537,441,1
    1232,334,136,138,642,3
    143436,337,940,844,5
    1636,338,239,94347,5
    204042,544,448,152,6
    2444,747,749,953,559,2

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2247,7291,9313,4354,1418,6
    3285,9338366,7423,1508,1
    4359,1400,3438,1507,5664,8
    5536,3466,2537,3645783
    6498,8580,7635,4738,5900
    7532,1619,8682,2798980,5
    8614,1688,5760,1891,41 098,6
    10745837927,61 128,21 426,8
    12825,7932,91 071,91 263,81 611,8
    14916,11 076,11 195,91 455,91 808,8
    161 046,71 188,41 319,31 610,62 059,3
    201 238,61 455,21 620,11 975,22 476
    241 487,91 743,41 943,82 3072 998,7

    Электрические параметры СКАБ 660нг(А)-FRLS ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    88,9

    101,3

    134,3

    155,1

    176,1

    190,7

    218,2

    266,2

    294,2

    325,9

    358,8

    454,6

    529,2

    0,75

    93,3

    106,4

    141,0

    162,9

    184,9

    200,2

    229,1

    279,5

    308,9

    342,2

    376,7

    477,3

    555,7

    1,0

    98,6

    112,9

    149,6

    173,1

    196,6

    223,4

    244,0

    297,8

    329,6

    365,5

    432,0

    510,1

    596,1

    1,5

    123,3

    139,6

    163,9

    190,1

    226,8

    247,1

    270,1

    328,3

    364,0

    434,2

    477,4

    564,6

    680,4

    2,5

    138,3

    157,3

    185,3

    226,2

    258,7

    280,7

    307,2

    404,5

    447,1

    495,5

    545,4

    668,1

    778,9


    ТУ 16.К99-061-2013
