Кабель СКАБ 660нг(А)-FRHF-ХЛл ов

СКАБ 660нг(А)-FRHF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие

Характеристика кабеля СКАБ 660нг(А)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Допустимо эксплуатировать Кабель СКАБ 660нг(А)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

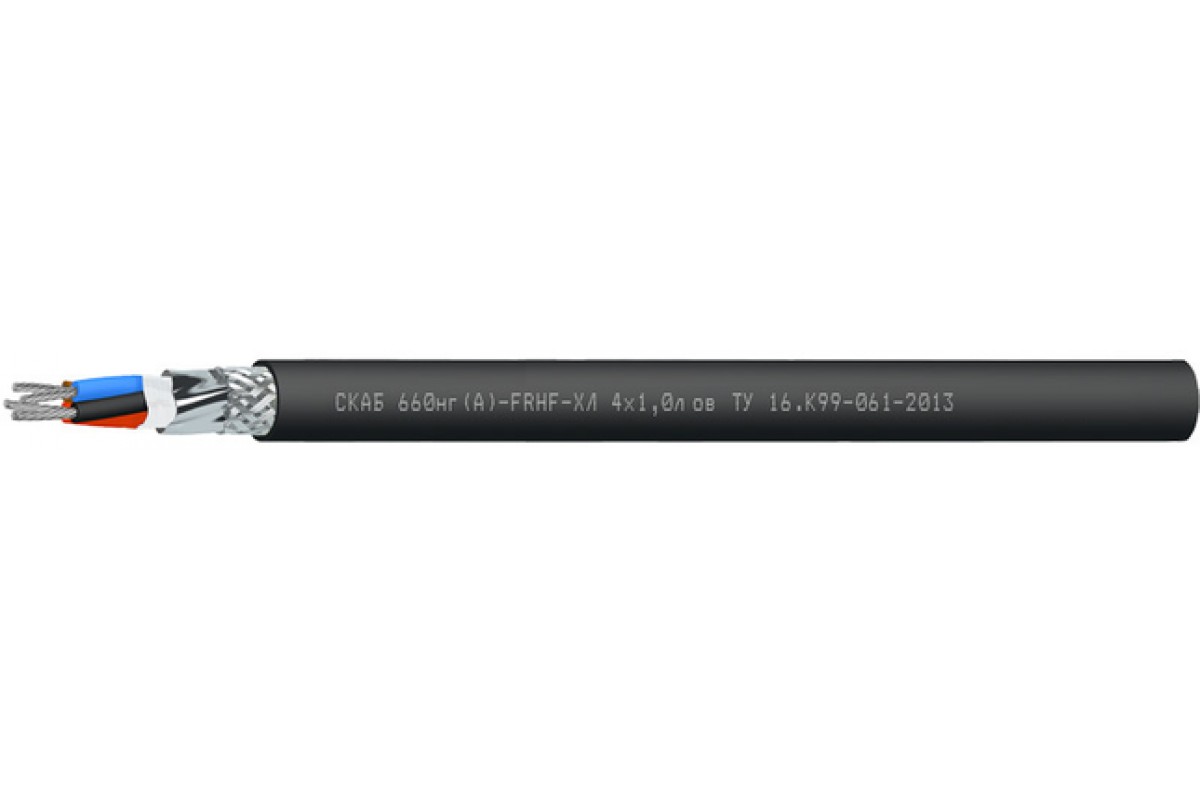

Конструкция Кабель СКАБ 660нг(А)-FRHF-ХЛл ов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок сохранения функциональности Кабель СКАБ 660нг(А)-FRHF-ХЛл ов:

кабелей СКАБ 660нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,2	12,7	13,1	13,8	14,8
5	13,6	14,2	14,7	15,5	16,6
6	13,9	14,5	15	15,9	17,2
7	13,9	14,5	15	15,9	17,2
8	14,7	15,4	16	17	18,4
10	16,8	17,6	18,3	20	21,7
12	17,2	18,1	19,3	20,6	22,3
14	18	19,4	20,2	21,5	23,4
19	20,2	21,2	22,1	23,6	26,5
24	23,1	25,1	26,1	27,9	30,5
27	23,5	25,5	26,6	28,5	31,1
30	24,3	26,3	27,5	29,4	32,1
37	26,2	28,2	29,4	31,5	34,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	160,6	180,2	198,7	231,7	285,6
5	194,8	219	240,6	282,7	348,5
6	208,9	236,4	261,4	309,9	387,8
7	222,8	253,8	282	336,8	425,2
8	246,3	280,9	314,3	376,9	476,3
10	297,6	340,7	382,2	478,1	603,8
12	330,7	381,4	446,6	539,4	686,5
14	367,4	443,5	499,3	603,6	774,6
19	475,4	552,9	625,6	765,3	1 036,7
24	580,6	721,7	815,5	993,9	1 281,9
27	628,2	779,3	883,4	1 081,3	1 401,5
30	679,5	843,6	957,1	1 173,5	1 528,5
37	817,8	990,4	1 129,3	1 393,2	1 825,4

Электрические параметры СКАБ 660нг(А)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	71,5	81,5	91,6	98,8	107,4	129,0	157,2	173,1	211,9	267,5	287,5	310,9	362,8
0,75	75,1	85,6	96,2	103,7	112,8	135,4	165,1	181,8	222,5	280,9	301,9	326,4	380,9
1,0	79,2	90,6	101,9	110,1	119,8	159,6	175,6	193,6	237,4	299,9	324,0	348,9	407,8
1,5	86,2	98,8	111,4	120,6	131,5	175,1	193,0	213,2	272,4	333,0	358,6	386,6	452,6
2,5	96,5	111,1	125,7	136,4	164,7	198,3	219,2	252,6	312,2	380,6	410,4	443,0	549,8

ТУ 16.К99-061-2013
