Кабель СКАБ 660нг(А)-FRHF-ХЛл ов

Name: СКАБ 660нг(А)-FRHF-ХЛл ов
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1579

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660нг(А)-FRHF-ХЛ Nx2xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие

Эксплуатация кабеля СКАБ 660нг(А)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для систем противоаварийной защиты

Допустимо использовать Кабель СКАБ 660нг(А)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

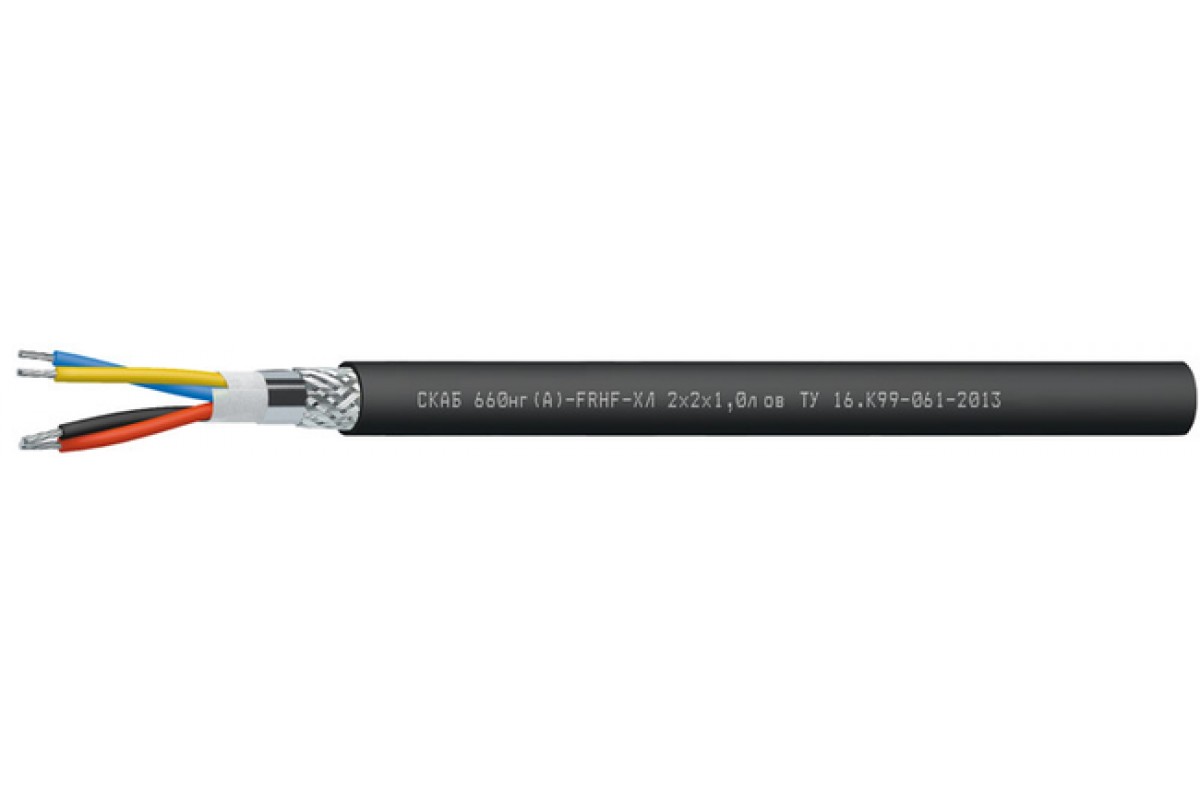

Конструкция Кабель СКАБ 660нг(А)-FRHF-ХЛл ов:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Срок службы по гарантии Кабель СКАБ 660нг(А)-FRHF-ХЛл ов:

кабелей СКАБ 660нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	11	11,4	11,8	12,4	13,2
2	17,9	18,2	19,4	20,6	22,3
3	18,1	18,5	19,8	21,1	22,9
4	19,7	20,7	21,5	23	25,7
5	21,3	22,5	23,4	25,8	28,1
6	23,1	25,1	26,1	27,9	30,5
7	23,1	25,1	26,1	27,9	30,5
8	25,3	26,9	28,1	30,1	32,9
10	29,6	31,3	32,7	35,6	39
12	30,5	32,2	33,7	36,7	40,2
14	32	33,8	35,9	38,6	42,5
16	33,7	36,1	37,8	40,9	44,9
20	37,6	40,1	42	45,7	50,2
24	42	44,5	47,2	50,8	56,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	117,2	128,3	139,2	158	188,2
2	232,4	238,5	277,8	318	379,4
3	262,1	274,6	322	374,3	457,6
4	305,9	344,1	380,8	449,3	599,9
5	352,6	399,7	442,9	569,7	704,9
6	399,3	498,1	551,1	651,3	814,7
7	424,8	530,2	589,6	702	882
8	497,2	589,3	656	783,4	987,1
10	625,8	714,9	798,4	990,4	1 245,6
12	690,3	792,6	890,1	1 110,3	1 404,7
14	762,5	879,4	1 026,1	1 237,8	1 623,5
16	837	1 004,1	1 133,3	1 412,3	1 802,9
20	1 026,7	1 232,4	1 386,4	1 727,4	2 216,9
24	1 229,8	1 429,4	1 658,8	2 019,4	2 653,2

Электрические параметры СКАБ 660нг(А)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10		12	14	16	20	24
0,5	54,3	91,6	104,1	137,1	157,8	178,5	193,0	220,5	267,8	295,8		327,3	359,9	455,1	529,1
0,75	57,0	96,2	109,3	144,0	165,7	187,4	202,7	231,5	281,2		310,6	343,7	377,9	477,9	555,6
1,0	59,7	101,6	115,8	152,6	175,9	209,2	225,9	246,3	299,5		331,2	366,9	433,2	510,6	596,0
1,5	64,4	126,5	142,8	166,9	192,8	229,5	249,7	272,5	330,1		365,7	435,7	478,5	565,2	680,2
2,5	72,1	142,4	161,4	189,2	231,4	262,3	284,2	310,5	407,4		449,9	498,0	547,7	669,8	779,9
