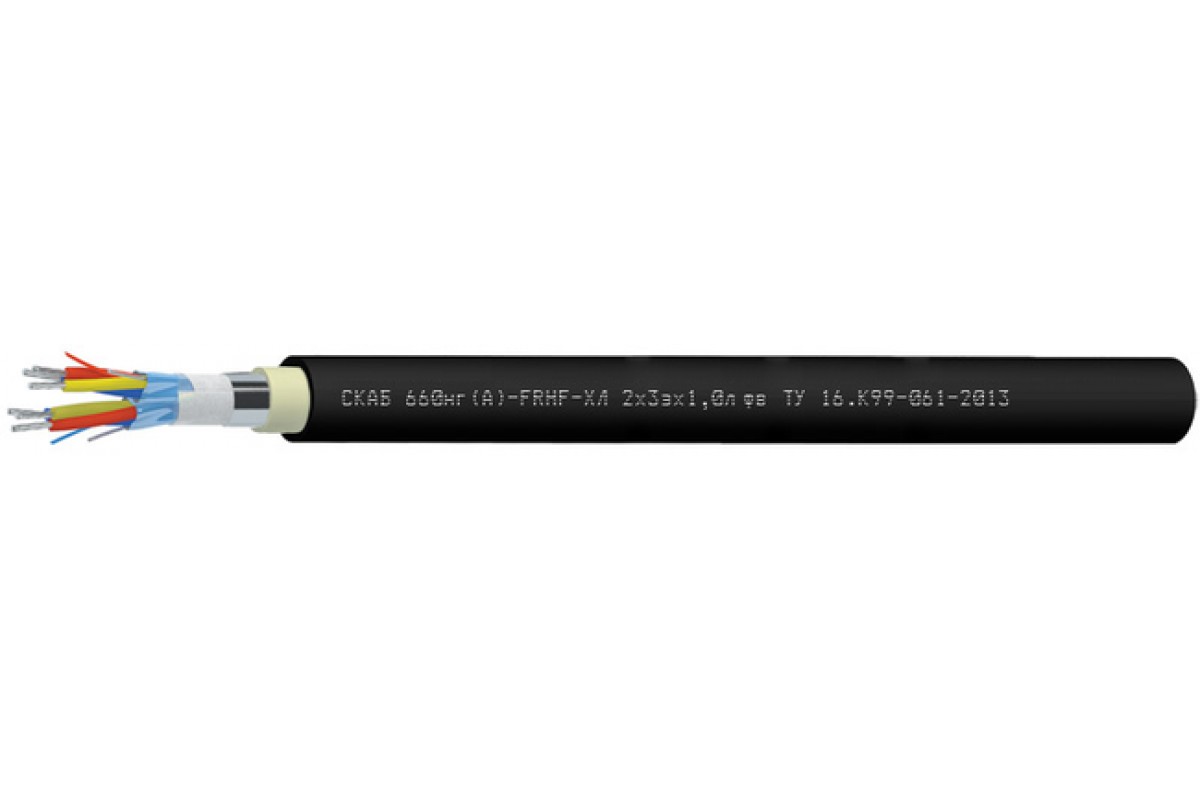

Кабель СКАБ 660нг(А)-FRHF-ХЛ фв

СКАБ 660нг(А)-FRHF-ХЛ Nx3эxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Использование кабеля СКАБ 660нг(А)-FRHF-ХЛ фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Разрешено применять Кабель СКАБ 660нг(А)-FRHF-ХЛ фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-FRHF-ХЛ фв:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты

Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийная поддержка Кабель СКАБ 660нг(А)-FRHF-ХЛ фв:

кабелей СКАБ 660нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21	21,9	22,6	23,9	26,2
3	21,4	22,3	23,2	25,1	27
4	23,1	24,2	25,6	27,2	29,4
5	25,5	26,8	27,8	29,6	32
6	27,6	28,9	30,1	32	35,2
7	27,6	28,9	30,1	32	35,2
8	29,6	31,1	32,3	34,5	37,9
10	34,2	36,5	38,1	40,7	44,3
12	35,7	37,6	39,2	41,9	46,1
14	37,5	39,5	41,2	44	48,5
16	39,4	41,5	43,4	46,9	51,1
20	43,4	46,3	48,4	51,8	57,1
24	48,6	51,3	53,6	58	63,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	360,6	394,9	426,6	484,3	600
3	415,3	460,8	503,3	605,1	731,4
4	488,7	546,1	624,3	725,3	886,8
5	589,5	660,2	726,7	849,6	1 046,8
6	669	752,1	830,4	975,2	1 242
7	715,1	808,3	896,4	1 060	1 358
8	794,7	900,2	1 000,1	1 185,7	1 522,2
10	965	1 131	1 256,5	1 489,7	1 866,6
12	1 108,2	1 262,4	1 408,5	1 680,9	2 167,3
14	1 231,2	1 407,6	1 575,1	1 888	2 443,5
16	1 357,6	1 556,5	1 745,7	2 144,7	2 724,8
20	1 613	1 901,7	2 136,3	2 575,3	3 346
24	1 927,1	2 219,7	2 498,7	3 077,3	3 935,1

Электрические параметры СКАБ 660нг(А)-FRHF-ХЛ фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	104,4	122,8	162,8	190,1	217,4	247,8	273,6	333,5	373,4	417,3	490,7	584,5	684,2
0,75	109,6	128,9	170,9	199,6	228,3	260,2	287,3	350,2	392,1	438,2	515,2	613,7	718,4
1,0	131,8	152,9	181,9	212,7	254,1	279,1	306,8	374,2	419,5	498,9	551,5	657,6	770,3
1,5	144,0	167,8	200,2	244,9	281,7	308,3	339,2	443,6	495,6	553,0	612,0	730,8	880,1
2,5	162,3	190,1	237,9	255,3	321,0	352,0	387,9	506,8	567,4	634,2	702,6	863,6	1012,3

ТУ 16.К99-061-2013
