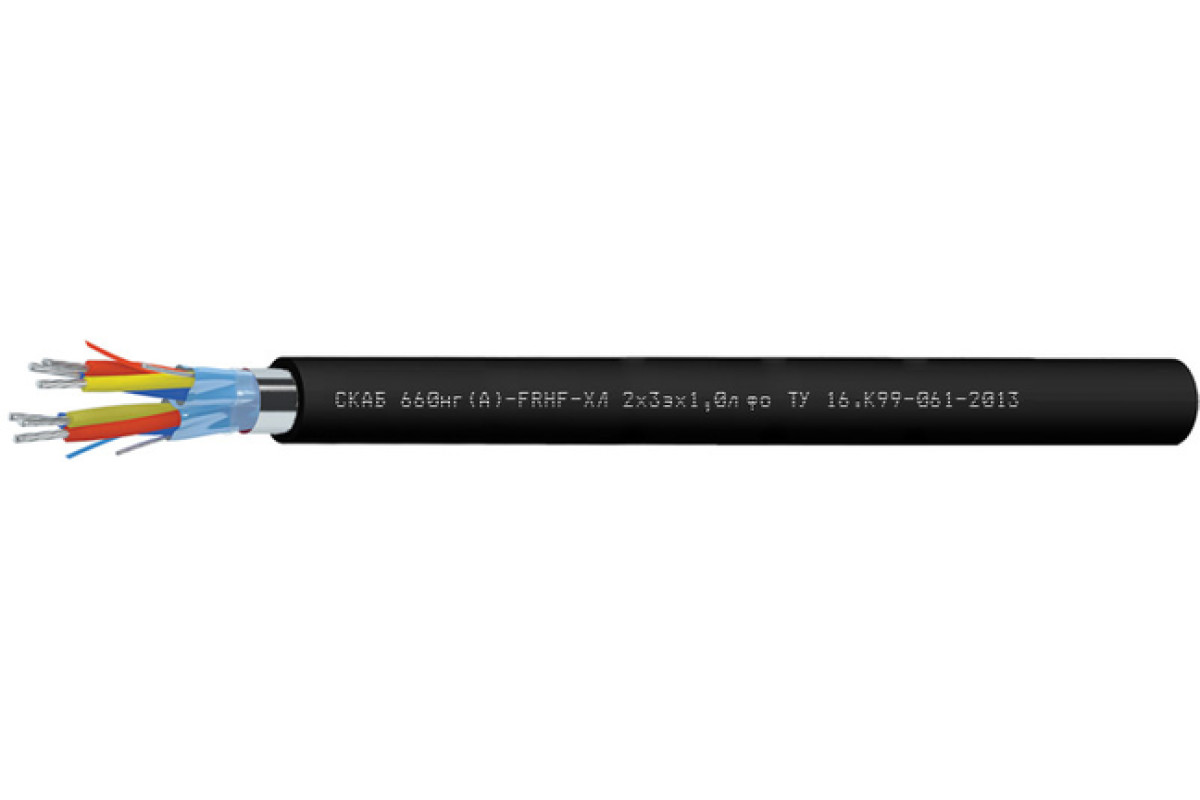

Кабель СКАБ 660нг(А)-FRHF-ХЛ фо

СКАБ 660нг(А)-FRHF-ХЛ Nx3эxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Технологическая задача кабеля СКАБ 660нг(А)-FRHF-ХЛ фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Разрешено использовать Кабель СКАБ 660нг(А)-FRHF-ХЛ фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-FRHF-ХЛ фо:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты

Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок применения Кабель СКАБ 660нг(А)-FRHF-ХЛ фо:

кабелей СКАБ 660нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,3	18,2	19,4	20,7	22,5
3	18,3	19,7	20,6	22	23,9
4	20,5	21,6	22,5	24,1	26,8
5	22,4	23,7	25,2	27	29,4
6	25	26,3	27,5	29,4	32,1
7	25	26,3	27,5	29,4	32,1
8	27	28,5	29,7	31,9	34,8
10	31,6	33,4	35,5	38,1	41,2
12	32,6	34,5	36,6	39,3	42,5
14	34,4	36,9	38,6	41,4	45,9
16	36,8	38,9	40,8	43,8	48,5
20	40,8	43,2	45,8	49,2	54
24	46	48,7	51	54,9	60,8

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	213,1	240,4	284,4	333,4	412
3	267,1	323,6	360,4	429	540,1
4	346,3	396,3	443,8	532,6	702,6
5	409,6	470,8	553,1	664	844,6
6	497,1	571	641,3	773	987,5
7	543,2	627,2	707,3	857,7	1 103,6
8	609,1	704,5	795,6	966,7	1 246,5
10	747,5	866,1	1 013,6	1 229,2	1 541,2
12	849,6	989,1	1 157,9	1 412	1 786,8
14	959	1 155,2	1 311,1	1 604,6	2 130,4
16	1 105,6	1 290	1 466,8	1 799,9	2 393,7
20	1 333,6	1 561,3	1 824	2 239,7	2 922,5
24	1 613,2	1 887,4	2 150,5	2 646,6	3 521

Электрические параметры СКАБ 660нг(А)-FRHF-ХЛ фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	104,4	122,8	162,8	190,1	217,4	247,8	273,6	333,5	373,4	417,3	490,7	584,5	684,2
0,75	109,6	128,9	170,9	199,6	228,3	260,2	287,3	350,2	392,1	438,2	515,2	613,7	718,4
1,0	131,8	152,9	181,9	212,7	254,1	279,1	306,8	374,2	419,5	498,9	551,5	657,6	770,3
1,5	144,0	167,8	200,2	244,9	281,7	308,3	339,2	443,6	495,6	553,0	612,0	730,8	880,1
2,5	162,3	190,1	237,9	255,3	321,0	352,0	387,9	506,8	567,4	634,2	702,6	863,6	1012,3

ТУ 16.К99-061-2013
