Кабель СКАБ 660КУнг(С)-FRHF-ХЛл в

СКАБ 660КУнг(С)-FRHF-ХЛ Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Назначение кабеля СКАБ 660КУнг(С)-FRHF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено эксплуатировать Кабель СКАБ 660КУнг(С)-FRHF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

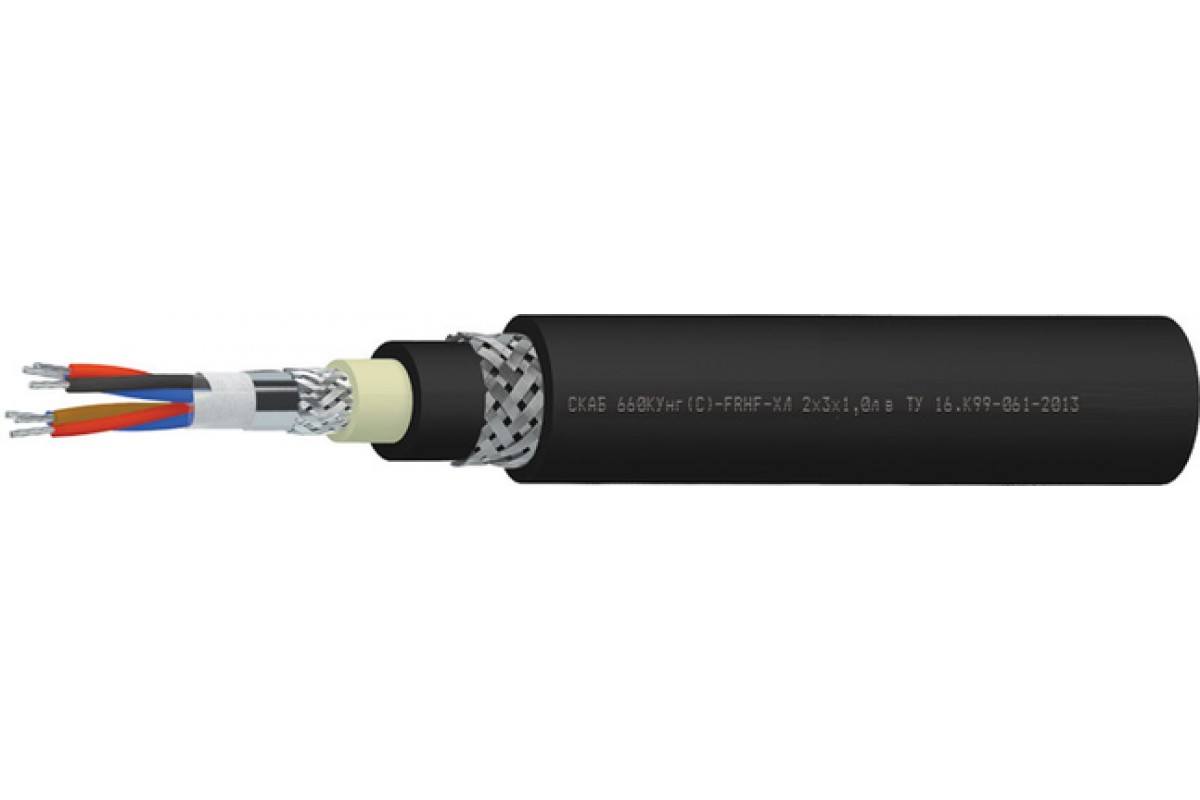

Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛл в:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок функционирования Кабель СКАБ 660КУнг(С)-FRHF-ХЛл в:

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	18,4	18,8	19,2	19,8	20,7
2	26,1	27	27,8	29,1	31,4
3	26,4	27,4	28,2	30,1	32,1
4	28,1	29,1	30,6	32,1	34,5
5	30,4	31,6	32,8	34,6	37,4
6	32,2	33,8	35,4	37,3	40,5
7	32,2	33,8	35,4	37,3	40,5
8	34,3	36,2	37,5	39,6	44
10	39,1	41,4	43,8	46,8	50,7
12	40	43,3	44,9	48	52
14	43	45	47,1	50,3	54,7
16	44,9	47,4	49,2	53	57,6
20	49	51,7	54,2	58	62,8
24	54,1	57,2	59,6	63,9	70,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	398,4	423	444,8	483	539,9
2	691,9	742,7	786,7	864,2	1 013,6
3	742,2	806,9	862,5	988,8	1 142,6
4	833,9	910,5	1 006,8	1 133,3	1 351,8
5	958,4	1 050,7	1 160,1	1 307,3	1 575,4
6	1 062,2	1 192,9	1 320,6	1 495,6	1 814,8
7	1 100,6	1 241	1 376,5	1 571,6	1 921,5
8	1 224,3	1 390,1	1 511,1	1 730,5	2 269
10	1 487,6	1 686	1 990,1	2 310,6	2 824,4
12	1 592,8	1 970	2 145,9	2 516,6	3 082,4
14	1 921,1	2 131,9	2 375,6	2 806	3 433,9
16	2 060,1	2 346,1	2 570	3 086,4	3 803,2
20	2 407	2 756,1	3 078,7	3 645,4	4 460,8
24	2 838,3	3 250,4	3 579	4 254,2	5 379,4

Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	151,8	236,1	301,1	338,2	379,2	449,0	474,8	512,2	606,4	653,7	710,4	850,2	986,1	1129,4
0,75	159,4	247,9	316,2	355,1	398,2	471,4	498,5	537,8	636,7	686,4	745,9	892,7	1035,4	1185,9
1,0	165,5	308,1	331,2	372,8	418,9	496,2	525,3	567,3	672,9	726,4	874,5	954,2	1097,7	1313,5
1,5	175,6	330,2	356,2	402,4	484,3	540,9	573,5	616,4	816,8	878,9	963,1	1041,8	1206,1	1438,4
2,5	190,8	363,3	393,6	477,7	542,0	603,0	640,7	690,1	923,6	995,7	1082,4	1177,8	1420,0	1625,8

ТУ 16.К99-061-2013
