СКАБ 660КУнг(С)-FRHF-ХЛл ов

Код товара: 1611

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660КУнг(С)-FRHF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Целевая функция кабеля СКАБ 660КУнг(С)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено эксплуатировать Кабель СКАБ 660КУнг(С)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

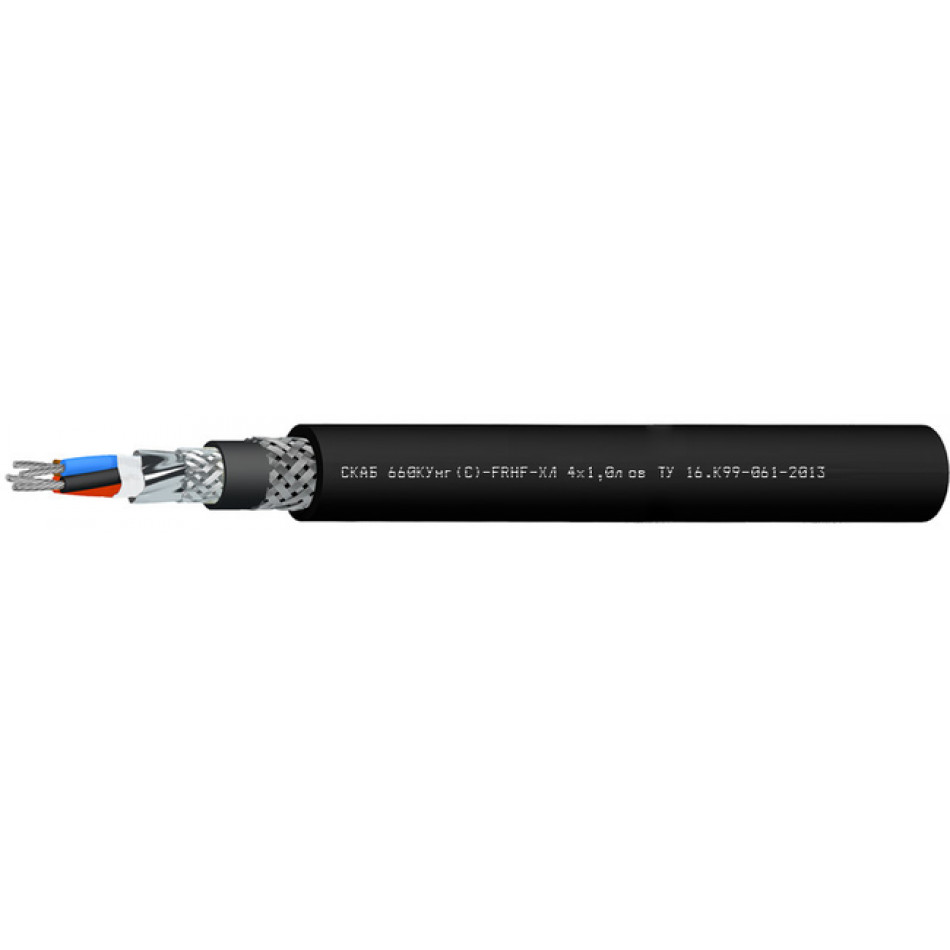

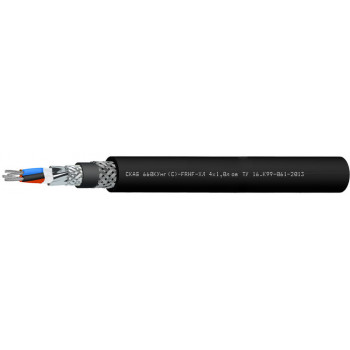

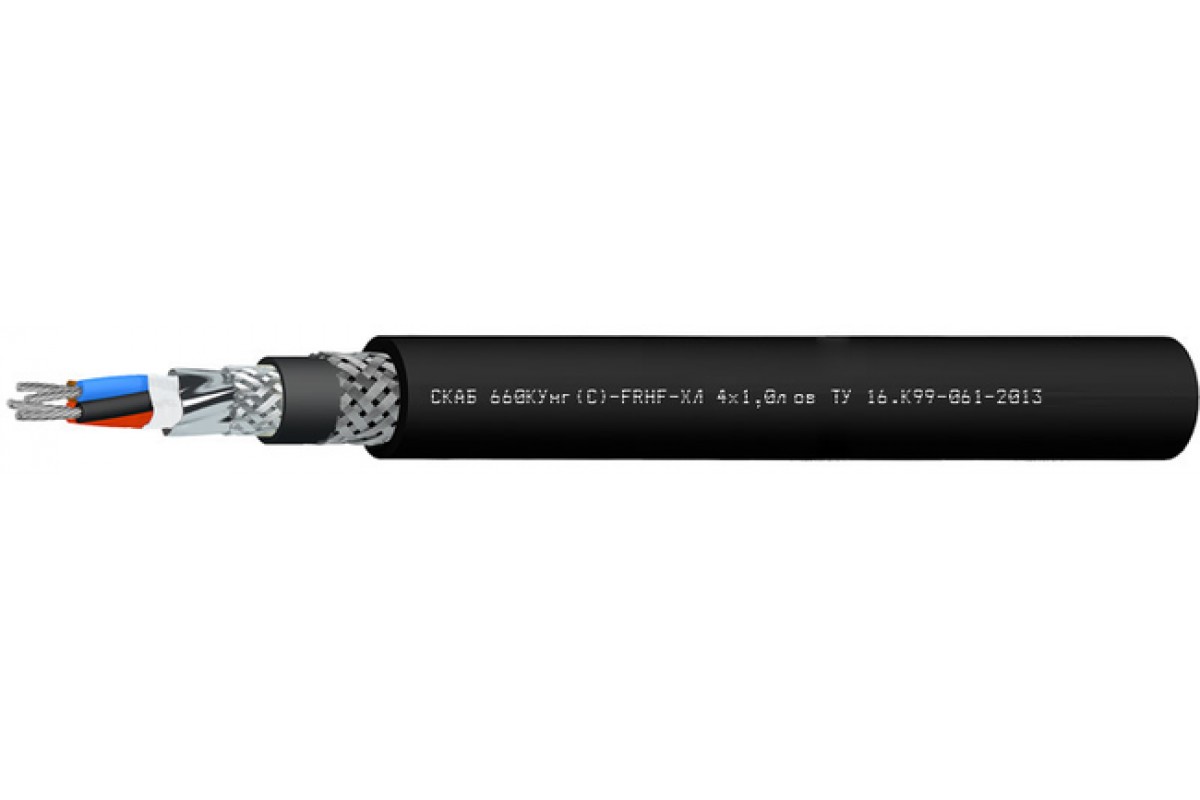

Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛл ов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Период гарантии Кабель СКАБ 660КУнг(С)-FRHF-ХЛл ов:

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	17,1	17,6	18,1	18,8	19,8
5	18,6	19,1	19,6	20,4	21,6
6	18,8	19,5	20	20,9	22,2
7	18,8	19,5	20	20,9	22,2
8	19,7	20,4	21	22	23,4
10	21,7	22,6	23,3	25,4	27,1
12	22,2	23	24,3	25,9	27,7
14	22,9	24,3	25,5	26,9	28,7
19	25,5	26,6	27,5	29	31,8
24	28,4	30,4	31,5	33,3	36,6
27	28,9	30,9	32	33,8	37,2
30	29,6	31,7	32,8	34,8	38,3
37	31,6	33,5	34,8	37,3	40,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	343,4	371,4	393,1	438,8	505
5	398,1	430,5	458,2	512,2	593,2
6	414,6	451,1	484,7	544,3	640,8
7	428,5	470	505,4	571,3	678,2
8	464,8	509,8	550	626,7	745,2
10	542,8	597,6	647,9	788,3	936,9
12	581	646,5	724,4	856,6	1 030,4
14	629,5	722,8	811,1	935,1	1 133,5
19	787	880,9	965,8	1 127	1 436,3
24	933,4	1 103,4	1 209	1 415,9	1 803,8
27	988,8	1 166,1	1 285,9	1 509,1	1 933
30	1 049,9	1 242,1	1 371,8	1 616,6	2 076,1
37	1 214,6	1 412,3	1 567,5	1 896,8	2 410,9

Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	166,2	182,4	198,5	207,7	220,4	256,1	318,0	340,1	393,0	492,0	515,9	547,8	615,0
0,75	174,5	191,5	208,4	218,1	231,4	268,9	333,9	357,1	412,6	516,6	541,7	575,2	645,7
1,0	181,6	199,7	217,8	228,2	242,5	330,4	350,4	375,3	434,9	545,1	575,4	607,8	683,5
1,5	193,5	213,5	233,5	245,1	260,9	355,6	377,9	405,6	502,0	595,8	626,0	662,1	746,6
2,5	211,3	234,1	257,0	270,4	336,9	393,4	419,1	481,0	563,3	674,7	709,8	751,5	935,0
