Кабель СКАБ 660КУнг(С)-FRHF-ХЛл

СКАБ 660КУнг(С)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Технологическое свойство кабеля СКАБ 660КУнг(С)-FRHF-ХЛл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается задействовать Кабель СКАБ 660КУнг(С)-FRHF-ХЛл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

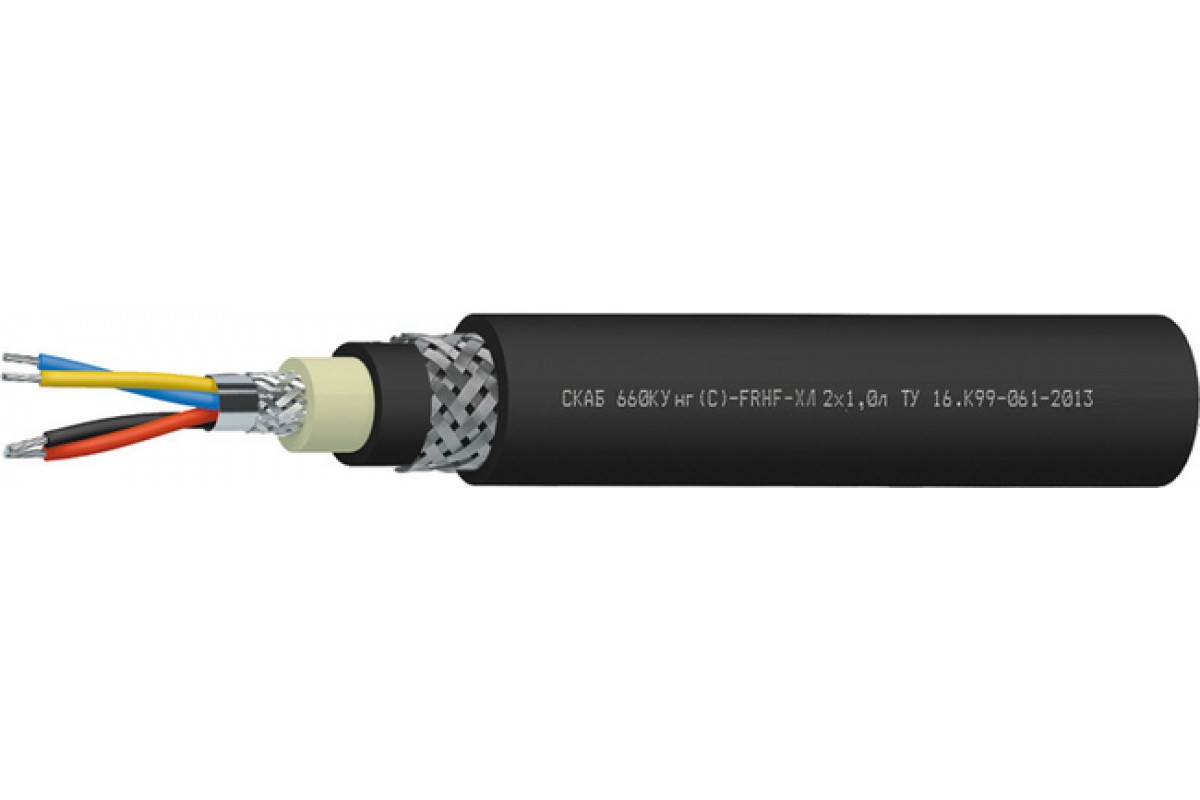

Конструкция Кабель СКАБ 660КУнг(С)-FRHF-ХЛл:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок использования Кабель СКАБ 660КУнг(С)-FRHF-ХЛл:

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	16	16,5	16,5	17,5	18
2	19,5	20	21	21,5	23,4
3	20	21	21,5	22,9	24,8
4	21,5	22	23,4	24,8	26,3
5	23,4	24,3	25,3	26,8	28,5
6	24,8	25,8	26,8	28,5	30,5
7	24,8	25,8	26,8	28,5	30,5
8	26,3	27,3	28,5	30	32,5
10	30	31	32,5	34,9	37,4
12	30,5	32	33,5	35,9	38,4
14	31,5	33,5	34,9	37,4	40,3
16	33,5	35,4	36,9	39,3	42,3
20	36,4	37,9	39,8	42,8	46,7
24	39,8	41,8	43,8	47,2	51,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	351,1	368,2	383,7	417,8	462,2
2	570,6	632,5	663,7	728,8	850
3	642,8	693,9	735,4	811,7	960,5
4	716,7	776,8	829,6	951,5	1 122,5
5	796,7	861,8	957,2	1 092,7	1 265,9
6	903,4	1 013	1 083,7	1 247,3	1 456,2
7	929	1 045,1	1 122,2	1 297,9	1 527,3
8	1 011,3	1 132,3	1 225,1	1 424,3	1 678,4
10	1 253,3	1 378,5	1 491,6	1 885	2 263,7
12	1 333,2	1 469,6	1 637	2 026,1	2 446,9
14	1 439,5	1 633,2	1 931,4	2 247,7	2 726,7
16	1 580,8	1 913,3	2 121,6	2 484,6	3 018
20	2 007,5	2 268,9	2 483,4	2 906	3 553,1
24	2 325,3	2 632,7	2 866,1	3 368	4 129,8

Электрические параметры СКАБ 660КУнг(С)-FRHF-ХЛл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	195,3	300,6	344,5	383,3	424,9	477,7	491,5	534,6	634,7	677	730,1	814,3	970,9	1100,8
0,75	203,4	333,4	364,1	406,2	451,3	508,1	523,5	574,1	678,4	724,8	840,8	912,4	1042,4	1207
1	210,5	347,9	380,8	425,7	484,3	534,2	550,9	604,7	715,8	794	896,1	964,4	1108,6	1279
1,5	222,1	372	408,7	468,5	522,6	581,6	600,3	655,6	845,8	903,3	975,3	1051,2	1229,2	1398,9
2,5	238,4	406	457,8	515	579,9	642,4	664,4	726,8	938,2	1004,1	1091,1	1196	1373,9	1566,8

ТУ 16.К99-061-2013
