Кабель СКАБ 660Кнг(А)-LSл ов

СКАБ 660Кнг(А)-LS Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Целевая функция кабеля СКАБ 660Кнг(А)-LSл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 660Кнг(А)-LSл ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

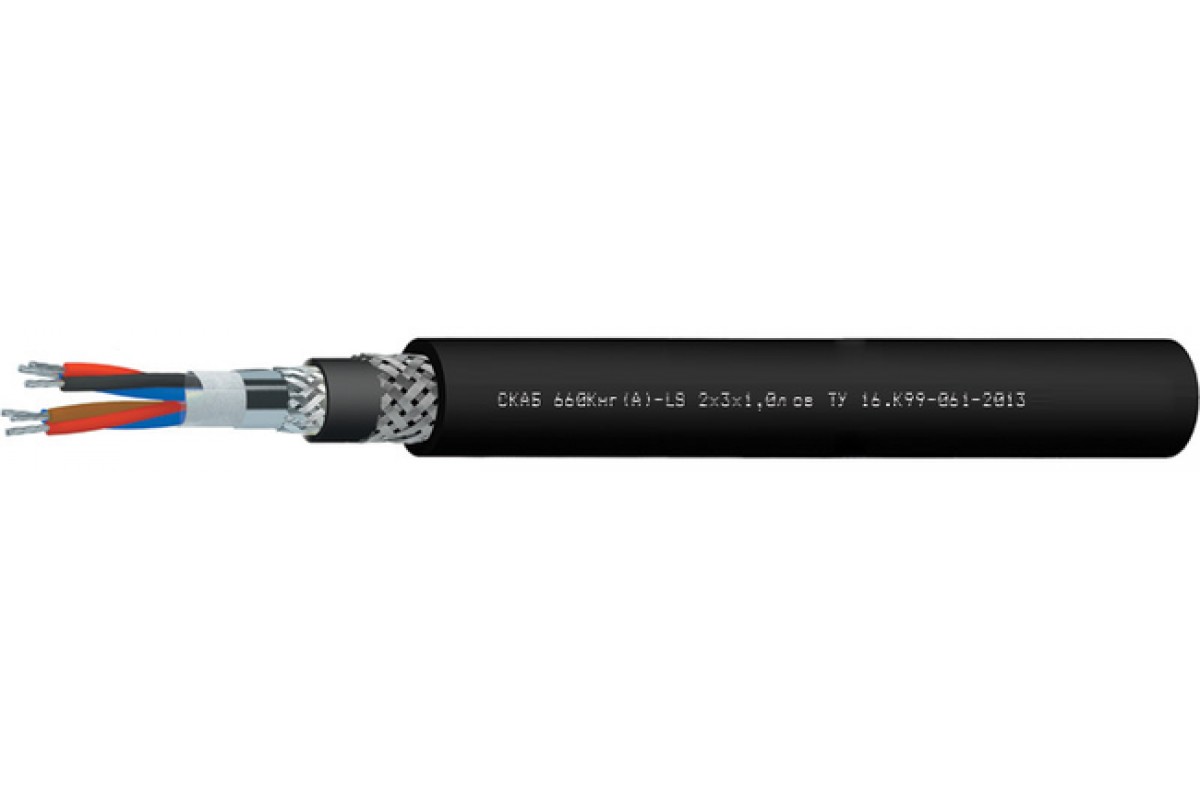

Конструкция Кабель СКАБ 660Кнг(А)-LSл ов:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийное покрытие Кабель СКАБ 660Кнг(А)-LSл ов:

кабелей СКАБ 660Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	15,1	15,5	15,9	16,6	17,5
2	20,6	21,5	22,3	23,6	26,3
3	20,8	21,7	22,6	24,8	26,8
4	22	23,1	25	26,5	28,7
5	23,5	25,6	26,6	28,4	31,5
6	25,9	27,2	28,4	31	33,7
7	25,9	27,2	28,4	31	33,7
8	27,3	28,8	30,8	33	36,3
10	31,5	33,3	34,9	37,9	42,9
12	32,3	34,1	36,2	38,8	44
14	33,6	35,9	37,7	41	46,3
16	35,4	37,5	39,3	43,8	48,7
20	38,4	41,3	44,2	48,3	53,6
24	43,2	46,3	48,9	53,3	59,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	288,2	310,8	330,3	364,6	418,7
2	466	511,7	549,7	619,2	779,8
3	502,6	556,2	604,6	746	892,4
4	566,3	634,5	745	860,8	1 042,1
5	634	766,1	839,5	979,1	1 256,2
6	755,1	850,6	940,1	1 157,1	1 420
7	784,8	889,5	988	1 222,5	1 514,9
8	857,1	975,5	1 141,9	1 346,4	1 715,1
10	1 075,2	1 223,1	1 362,3	1 655,9	2 260,5
12	1 158,1	1 323	1 521,2	1 815,3	2 492,1
14	1 257,3	1 485,1	1 664,9	2 047,1	2 793,3
16	1 397,4	1 614,6	1 813,8	2 393,7	3 115,2
20	1 607,6	1 912,6	2 319,5	2 892,7	3 720,7
24	2 036	2 405,5	2 755,9	3 383,3	4 366,9

Электрические параметры СКАБ 660Кнг(А)-LSл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	132,6	199,0	213,4	239,3	313,4	345,0	363,7	388,9	488,4	526,6	569,2	613,8	704,6	885,8
0,75	139,2	208,9	224,1	251,3	329,1	362,2	381,9	408,3	512,8	552,9	597,7	644,5	739,8	930,1
1,0	145,0	220,1	236,7	266,2	348,6	384,4	405,8	434,5	549,8	589,9	638,6	689,5	876,2	996,7
1,5	154,7	238,8	257,8	340,6	381,0	450,8	475,8	509,4	605,9	651,6	706,8	846,8	976,1	1116,7
2,5	169,2	316,5	339,7	382,4	459,7	512,4	541,9	581,3	689,9	827,2	895,9	968,0	1128,0	1344,4

ТУ 16.К99-061-2013
