Кабель СКАБ 660Кнг(А)-LSл о

Name: СКАБ 660Кнг(А)-LSл о
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1370

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660Кнг(А)-LS NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Техническая роль кабеля СКАБ 660Кнг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ 660Кнг(А)-LSл о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

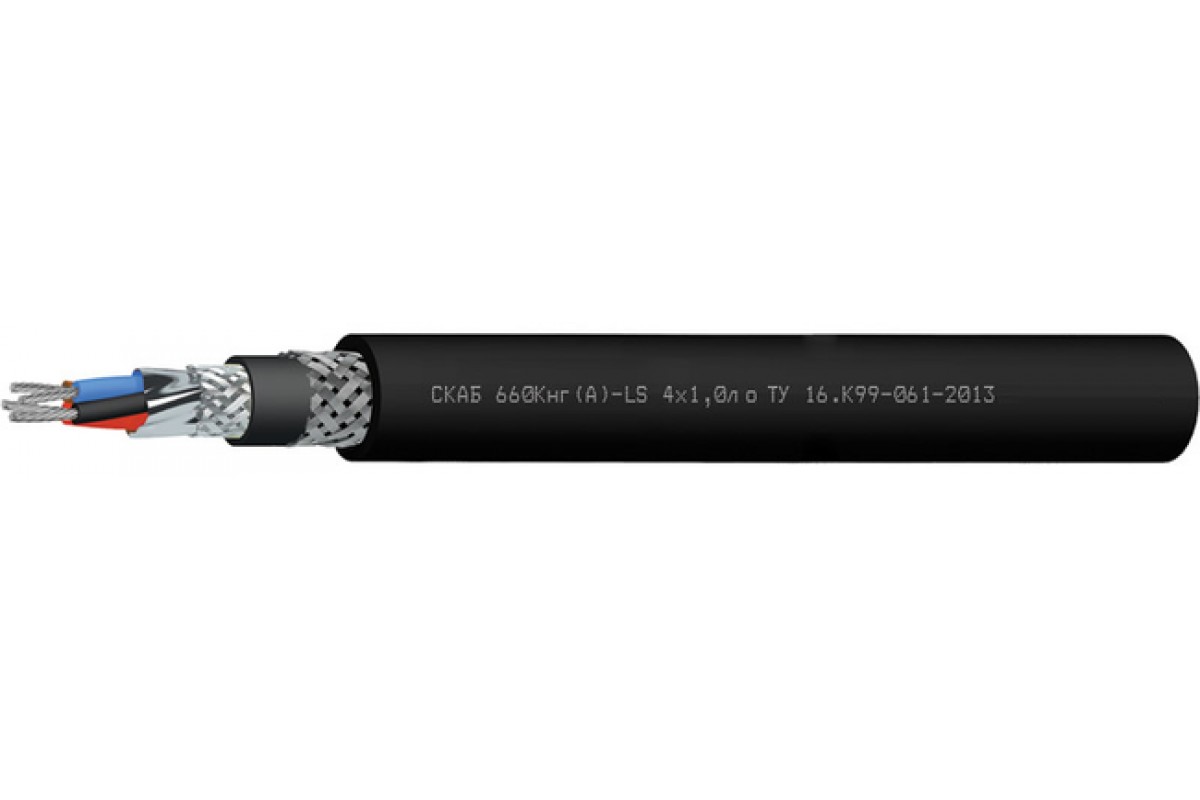

Конструкция Кабель СКАБ 660Кнг(А)-LSл о:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок эксплуатационной пригодности Кабель СКАБ 660Кнг(А)-LSл о:

кабелей СКАБ 660Кнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	15,1	15,6	16	16,7	17,7
5	15,7	16,3	16,8	17,6	18,7
6	16,4	17,1	17,6	18,5	19,8
7	16,4	17,1	17,6	18,5	19,8
8	17,1	17,8	18,4	19,4	20,8
10	18,7	19,6	20,3	21,5	23,2
12	19,1	19,9	20,7	21,9	24,2
14	19,7	20,6	21,4	22,7	25,5
19	21	22,1	23	25,4	27,5
24	23,3	25,5	26,6	28,4	31,6
27	24,2	25,9	27	28,8	32,1
30	25,2	26,5	27,7	30,3	33
37	26,5	28	29,3	32,1	35,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	294,8	319,5	343,6	385,6	449,5
5	321	352,3	379,8	428,9	509,6
6	348,2	383,9	416,2	475,3	566,3
7	359,5	397,1	432,3	497,3	598,2
8	386,6	430,7	470,7	541,8	657,7
10	449,8	500,5	551,9	640,8	783,7
12	479,3	536,6	594,7	696,4	885,1
14	513,7	582,7	645	759	999,9
19	600,3	683,8	768,6	967,2	1 214,1
24	709,9	866,1	972,2	1 164,1	1 524,7
27	776	917	1 030,7	1 241,3	1 635,8
30	846,3	974,9	1 099,2	1 383,9	1 757,6
37	953,6	1 109,3	1 255	1 591,2	2 116,4

Электрические параметры СКАБ 660Кнг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	143,6	156,2	168,7	175,5	185,2	213,0	225,5	241,0	278,1	376,1	393,4	414,3	463,3
0,75	150,8	164,0	177,1	184,3	194,5	223,7	236,8	253,0	292,0	394,9	413,1	435,0	486,5
1,0	157,6	171,8	186,0	193,9	204,9	236,4	250,7	268,3	359,2	420,1	440,0	463,9	550,9
1,5	168,9	184,8	200,8	209,8	222,2	257,6	273,8	341,8	393,5	492,3	515,3	543,3	612,1
2,5	185,8	204,4	223,0	233,6	248,2	338,7	358,9	384,3	445,1	561,6	588,9	621,8	698,9
