Кабель СКАБ 660Кнг(А)-LSл ф

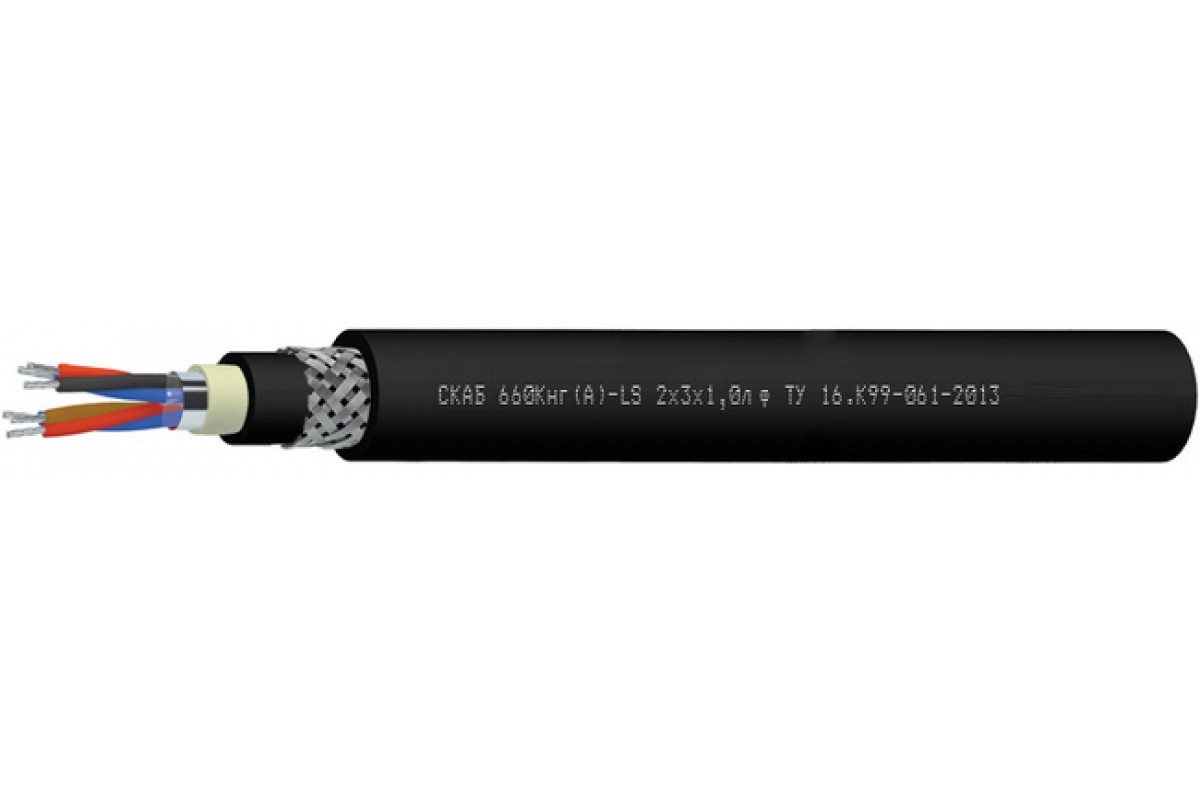

СКАБ 660Кнг(А)-LS Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Эксплуатационная задача кабеля СКАБ 660Кнг(А)-LSл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно задействовать Кабель СКАБ 660Кнг(А)-LSл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-LSл ф:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Период гарантийного обслуживания Кабель СКАБ 660Кнг(А)-LSл ф:

кабелей СКАБ 660Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	15,8	16,2	16,6	17,3	18,2
2	20,7	21,6	22,4	24,6	26,4
3	21,5	22,5	23,3	25,6	27,5
4	22,8	24,4	25,7	27,2	29,4
5	25,1	26,3	27,4	29,1	32
6	26,6	27,9	29,1	31,5	34,2
7	26,6	27,9	29,1	31,5	34,2
8	28,1	30,1	31,3	33,5	36,8
10	32	33,8	35,8	38,4	43,4
12	32,8	34,6	36,7	39,3	44,5
14	34,1	36,4	38,2	41,5	46,8
16	35,9	38	39,8	44,3	48,9
20	38,9	42,7	44,7	48,5	53,8
24	43,7	46,8	49,2	53,5	59,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	324,1	344,4	365,3	400,6	458,6
2	497,9	542,7	582,9	681,5	823
3	546,8	604,6	654,6	798,7	950,5
4	616,6	710,2	800,3	916,7	1 102,7
5	738,6	822,1	900,9	1 040,2	1 298,4
6	811,5	910,7	1 002,2	1 199,2	1 465,2
7	843	949,6	1 050,1	1 264,5	1 560
8	918,7	1 071,6	1 181,6	1 394,6	1 760,7
10	1 122,2	1 271,3	1 449,8	1 707,5	2 318,5
12	1 203,7	1 375,7	1 572	1 873,5	2 549,5
14	1 305	1 537,2	1 720,7	2 097,2	2 863,4
16	1 449,4	1 667,9	1 871,2	2 450,5	3 135,2
20	1 665,7	2 120	2 377,5	2 903,4	3 744,1
24	2 095	2 463,8	2 776,6	3 406,1	4 389,7

Электрические параметры СКАБ 660Кнг(А)-LSл ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	132,6	199,0	213,4	239,3	313,4	345,0	363,7	388,9	488,4	526,6	569,2	613,8	704,6	885,8
0,75	139,2	208,9	224,1	251,3	329,1	362,2	381,9	408,3	512,8	552,9	597,7	644,5	739,8	930,1
1,0	145,0	220,1	236,7	266,2	348,6	384,4	405,8	434,5	549,8	589,9	638,6	689,5	876,2	996,7
1,5	154,7	238,8	257,8	340,6	381,0	450,8	475,8	509,4	605,9	651,6	706,8	846,8	976,1	1116,7
2,5	169,2	316,5	339,7	382,4	459,7	512,4	541,9	581,3	689,9	827,2	895,9	968,0	1128,0	1344,4

ТУ 16.К99-061-2013
