Кабель СКАБ 660Кнг(А)-LS о

Производитель: НПП «Спецкабель»
Код товара: 1372
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660Кнг(А)-LS Nx2эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Техническое назначение кабеля СКАБ 660Кнг(А)-LS о

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Можно эксплуатировать Кабель СКАБ 660Кнг(А)-LS о:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

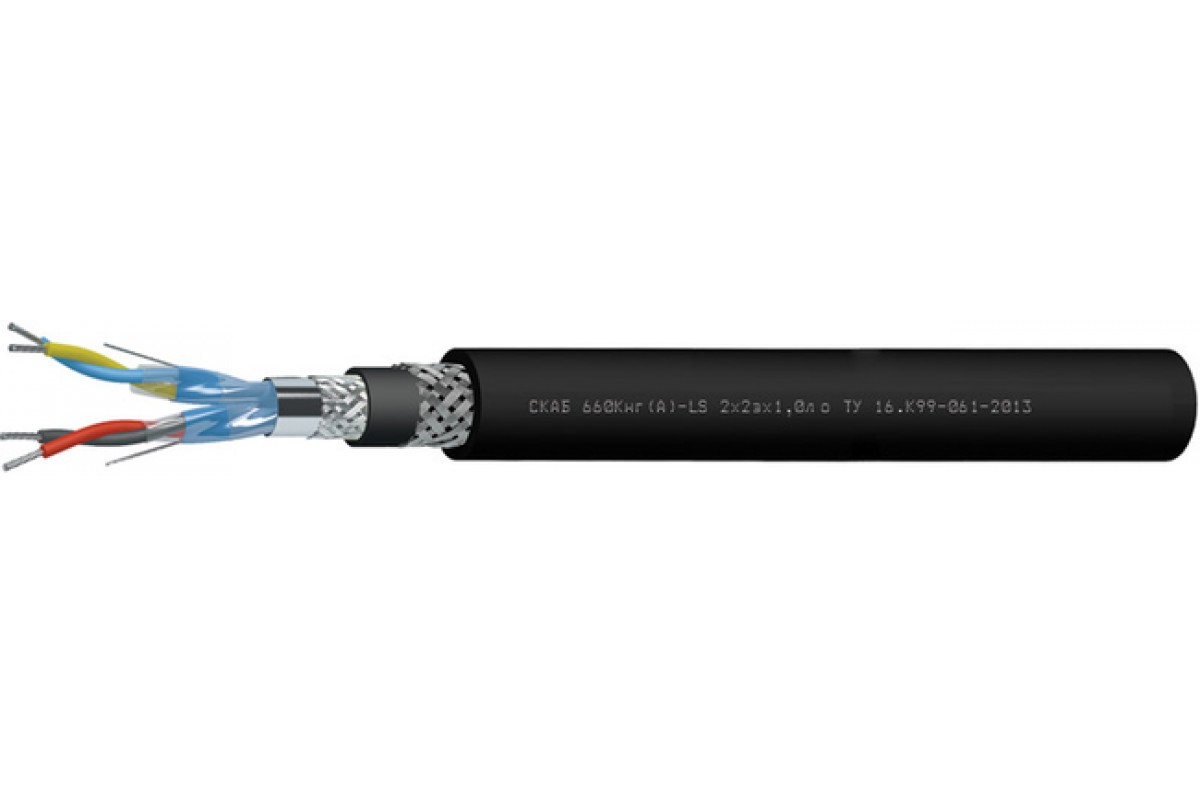

    Конструкция Кабель СКАБ 660Кнг(А)-LS о:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный интервал Кабель СКАБ 660Кнг(А)-LS о:

    кабелей СКАБ 660Кнг(А)-LS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    219,620,521,222,425
    320,421,322,123,326,1
    421,722,723,625,927,9
    523,225,226,227,830,8
    625,626,827,930,433
    725,626,827,930,433
    827,128,530,432,435,5
    1031,43334,537,341,1
    1232,133,935,738,243,1
    1433,435,737,339,945
    1634,937,33943,247,8
    2038,34143,847,752,2
    2443,346,448,652,258,1

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2375,2408,8438,2495,9575,7
    3412,8453,4491,9561,8668,1
    4463,7515,5560,7644,5828,5
    5519,4576,7634,6781,8946,4
    6572,9643,5756,2876,41 120,2
    7595695,5790,39221 185,2
    8652,1786,1869,51 015,41 304,5
    10828,7957,71 092,71 456,41 611,2
    12890,81 068,51 181,91 577,71 770,5
    14963,61 157,81 288,21 567,31 951,6
    161 1011 255,91 400,61 7102 330,1
    201 266,71 485,91 669,82 189,42 828,9
    241 478,91 699,12 105,62 603,63 314,2

    Электрические параметры СКАБ 660Кнг(А)-LS о

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    181,0

    191,1

    212,4

    236,1

    306,5

    320,9

    341,3

    429,6

    456,0

    492,8

    528,4

    600,9

    681,1

    0,75

    190,0

    200,7

    223,0

    247,9

    321,8

    336,9

    358,4

    451,1

    478,8

    517,4

    554,8

    630,9

    715,2

    1,0

    199,7

    211,4

    235,5

    262,5

    340,4

    356,8

    380,1

    479,0

    512,5

    550,7

    591,2

    673,7

    852,3

    1,5

    215,9

    229,3

    256,4

    337,6

    371,4

    390,0

    416,1

    528,8

    563,0

    606,2

    651,9

    830,8

    950,9

    2,5

    240,2

    304,3

    339,3

    378,6

    448,7

    471,2

    506,5

    598,6

    638,8

    772,6

    829,9

    946,8

    1144,2


    ТУ 16.К99-061-2013
