Кабель СКАБ 660Кнг(А)-LS ф

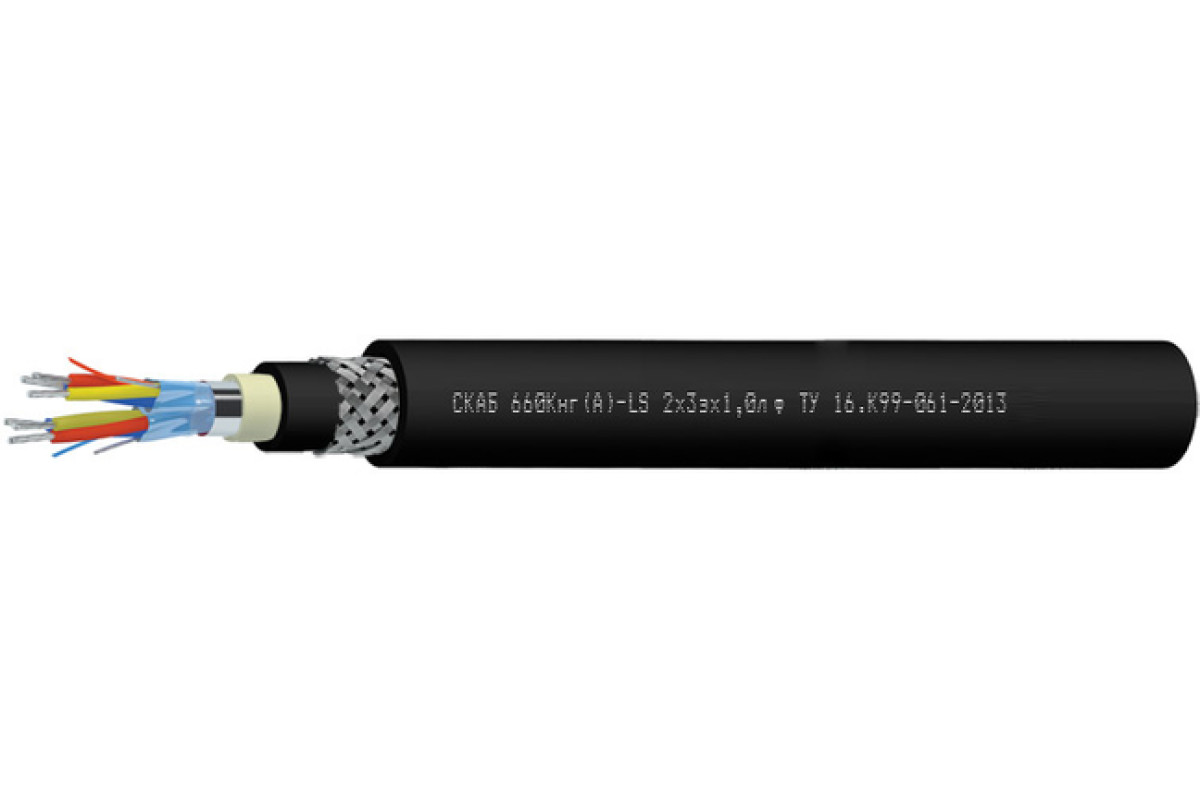

СКАБ 660Кнг(А)-LS Nx3эxSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Прикладная характеристика кабеля СКАБ 660Кнг(А)-LS ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно использовать Кабель СКАБ 660Кнг(А)-LS ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-LS ф:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийное покрытие Кабель СКАБ 660Кнг(А)-LS ф:

кабелей СКАБ 660Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21,6	22,5	23,7	25,5	27,3
3	22,4	23,4	25,2	26,5	28,5
4	24,4	25,8	26,8	28,3	31
5	26,3	27,5	28,6	30,8	33,3
6	27,9	29,3	31	32,9	36
7	27,9	29,3	31	32,9	36
8	30,1	31,5	32,8	35,3	38,3
10	33,8	36	37,6	40,2	45,2
12	34,6	36,9	38,5	41,7	46,7
14	36,4	38,4	40,1	44,4	48,8
16	38	40,1	43,3	46,8	51
20	41,7	45	47,5	50,9	56,6
24	46,8	49,5	51,9	56,6	62

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	537	580,8	622,5	748,7	863,9
3	597,7	652,6	757	855,6	1 005,7
4	701,2	797,2	863,8	984,5	1 202
5	810,7	897,1	975,7	1 152,6	1 379,9
6	897	996,5	1 122,4	1 289,6	1 597
7	933,6	1 042,6	1 177,8	1 362,9	1 700,4
8	1 054,3	1 177,3	1 293,7	1 540	1 881,9
10	1 248,6	1 437	1 583,4	1 847,4	2 474,3
12	1 348,4	1 557,4	1 725,6	2 067,6	2 767,6
14	1 503,5	1 703,7	1 889,4	2 434,5	3 059,9
16	1 628,3	1 851,2	2 255,7	2 708,2	3 353,4
20	1 927,3	2 352,2	2 668,2	3 163,6	4 067,5
24	2 409,3	2 746,3	3 061	3 760,2	4 696,3

Электрические параметры СКАБ 660Кнг(А)-LS ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	197,1	211,6	237,9	266,9	344,6	363,5	389,0	490,0	528,5	571,6	616,8	708,6	892,3
0,75	207,0	222,2	249,8	280,2	361,8	381,7	408,4	514,5	554,9	600,2	647,6	744,0	936,9
1,0	218,1	234,8	264,7	347,6	384,0	405,6	434,6	551,5	591,9	641,1	692,6	881,2	1003,5
1,5	236,8	255,9	339,0	380,0	420,9	445,5	509,7	607,5	653,5	709,2	767,6	976,5	1128,0
2,5	314,5	337,7	380,8	428,6	512,0	541,7	581,6	691,6	829,7	899,0	980,7	1133,0	1351,6

ТУ 16.К99-061-2013
