Кабель СКАБ 660Кнг(А)-FRLS в

Производитель: НПП «Спецкабель»
Код товара: 1311
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!

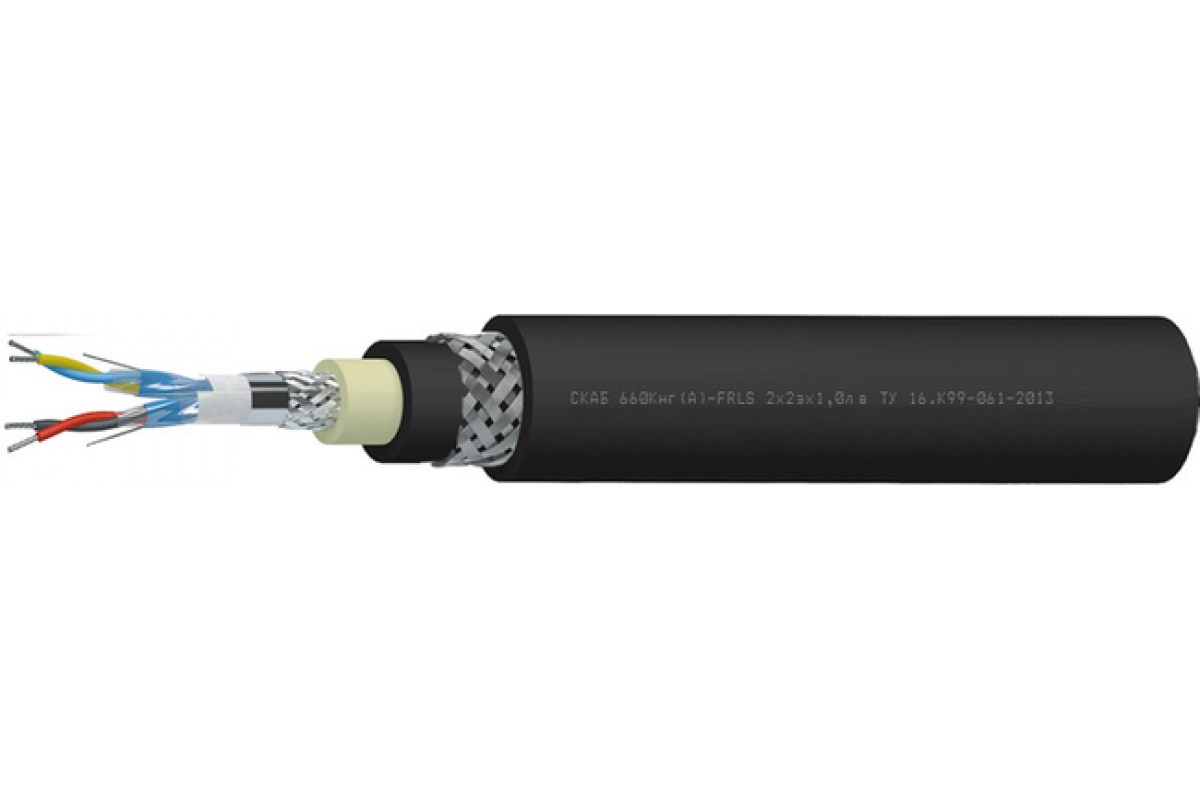

СКАБ 660Кнг(А)-FRLS Nx2эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Оперативная роль кабеля СКАБ 660Кнг(А)-FRLS в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешается задействовать Кабель СКАБ 660Кнг(А)-FRLS в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660Кнг(А)-FRLS в:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Период гарантийного обслуживания Кабель СКАБ 660Кнг(А)-FRLS в:

    кабелей СКАБ 660Кнг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    226,12727,728,931,1
    326,527,428,129,431,7
    428,129,130,531,934,2
    530,431,532,534,437
    632,333,834,83739,6
    732,333,834,83739,6
    834,436,237,339,343,5
    1039,241,343,746,550,1
    1240,143,244,747,651,4
    1443,1454749,954,1
    1644,947,34952,156,9
    2049,151,65457,662
    2454,257,159,362,968,6

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2732,3775,9814,4880,81 014,7
    3778,8830,4879,49601 123,1
    4870,8931,51 020,81 121,41 304,5
    5998,21 075,51 143,91 288,21 517,8
    61 094,81 209,31 290,81 469,31 688,1
    71 132,41 249,41 337,61 528,81 770,6
    81 257,81 403,11 501,31 6752 142,3
    101 528,81 696,31 975,12 250,72 652
    121 628,31 965,82 111,72 419,82 868,8
    141 951,12 115,52 336,62 673,13 185,1
    162 090,72 329,92 507,32 890,43 509,4
    202 428,52 719,72 997,93 447,54 086,2
    242 863,73 198,63 466,83 9404 794

    Электрические параметры СКАБ 660Кнг(А)-FRLS в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    212,9

    226,9

    300,5

    334,6

    368,8

    387,8

    443,6

    526,8

    561,9

    606,0

    652,6

    840,0

    952,7

    0,75

    223,5

    238,2

    315,5

    351,3

    387,2

    407,2

    465,8

    553,1

    590,0

    636,3

    685,2

    882,0

    1000,3

    1,0

    233,5

    249,4

    330,4

    368,6

    406,8

    458,9

    490,0

    582,7

    622,4

    672,0

    808,6

    931,8

    1062,8

    1,5

    299,2

    317,5

    355,1

    397,3

    471,2

    499,1

    533,6

    632,0

    676,3

    817,1

    888,2

    1014,8

    1215,2

    2,5

    328,0

    349,3

    392,3

    472,3

    526,1

    554,5

    594,0

    792,7

    855,3

    922,9

    994,2

    1199,4

    1365,0


    ТУ 16.К99-061-2013
