Кабель СКАБ 660Кнг(А)-FRLS ов

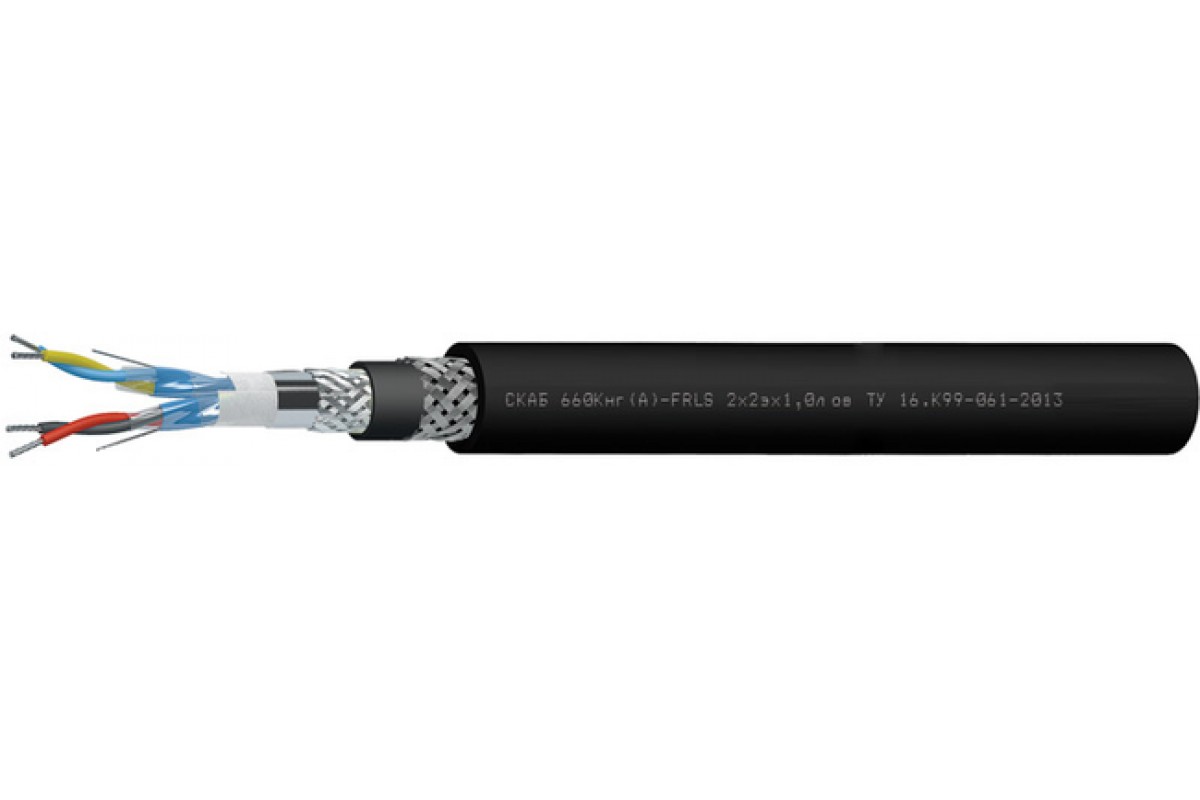

СКАБ 660Кнг(А)-FRLS Nx2эхSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Эксплуатационная цель кабеля СКАБ 660Кнг(А)-FRLS ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается эксплуатировать Кабель СКАБ 660Кнг(А)-FRLS ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-FRLS ов:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный период Кабель СКАБ 660Кнг(А)-FRLS ов:

кабелей СКАБ 660Кнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	23,2	25	25,7	26,9	28,6
3	23,6	25,4	26,1	27,4	29,2
4	26,1	27,1	28	29,4	32,2
5	30,4	29	30,5	32,4	34,6
6	30,3	31,8	32,8	34,6	37,6
7	30,3	31,8	32,8	34,6	37,6
8	32,4	33,8	35,3	37,3	40,1
10	37,2	38,8	40,3	44,1	48,1
12	38,1	39,8	42,7	45,2	49,4
14	39,7	43	44,6	47,9	51,6
16	42,9	44,9	47	50,1	56,5
20	47,1	49,6	51,5	55,2	60
24	51,7	54,7	57,3	60,9	67,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	545,5	633,5	666,3	725,7	817,8
3	588,7	685,6	727	804,9	919,1
4	716,9	776,4	828,6	918,8	1 121,2
5	955,6	872,8	965,3	1 103,8	1 280,4
6	921,5	1 030,3	1 100,2	1 234,1	1 474,6
7	954,9	1 069,4	1 147	1 293,5	1 555,2
8	1 071,3	1 170,6	1 295,6	1 462,9	1 716,1
10	1 311,2	1 432,6	1 547,5	1 951,5	2 379
12	1 407,7	1 546,5	1 864,7	2 111,2	2 586,5
14	1 524,1	1 877,2	2 026,8	2 395,8	2 836,6
16	1 842,5	2 030,8	2 244	2 597,9	3 430,5
20	2 157,6	2 433,5	2 639,7	3 075,8	3 733,8
24	2 511,6	2 824,1	3 129,5	3 582,1	4 582,6

Электрические параметры СКАБ 660Кнг(А)-FRLS ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	212,9	226,9	300,5	334,6	368,8	387,8	443,6	526,8	561,9	606,0	652,6	840,0	952,7
0,75	223,5	238,2	315,5	351,3	387,2	407,2	465,8	553,1	590,0	636,3	685,2	882,0	1000,3
1,0	233,5	249,4	330,4	368,6	406,8	458,9	490,0	582,7	622,4	672,0	808,6	931,8	1062,8
1,5	299,2	317,5	355,1	397,3	471,2	499,1	533,6	632,0	676,3	817,1	888,2	1014,8	1215,2
2,5	328,0	349,3	392,3	472,3	526,1	554,5	594,0	792,7	855,3	922,9	994,2	1199,4	1365,0

ТУ 16.К99-061-2013
