Кабель СКАБ 660Кнг(А)-FRLS фо

СКАБ 660Кнг(А)-FRLS Nx3эxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Целевая задача кабеля СКАБ 660Кнг(А)-FRLS фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 660Кнг(А)-FRLS фо:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

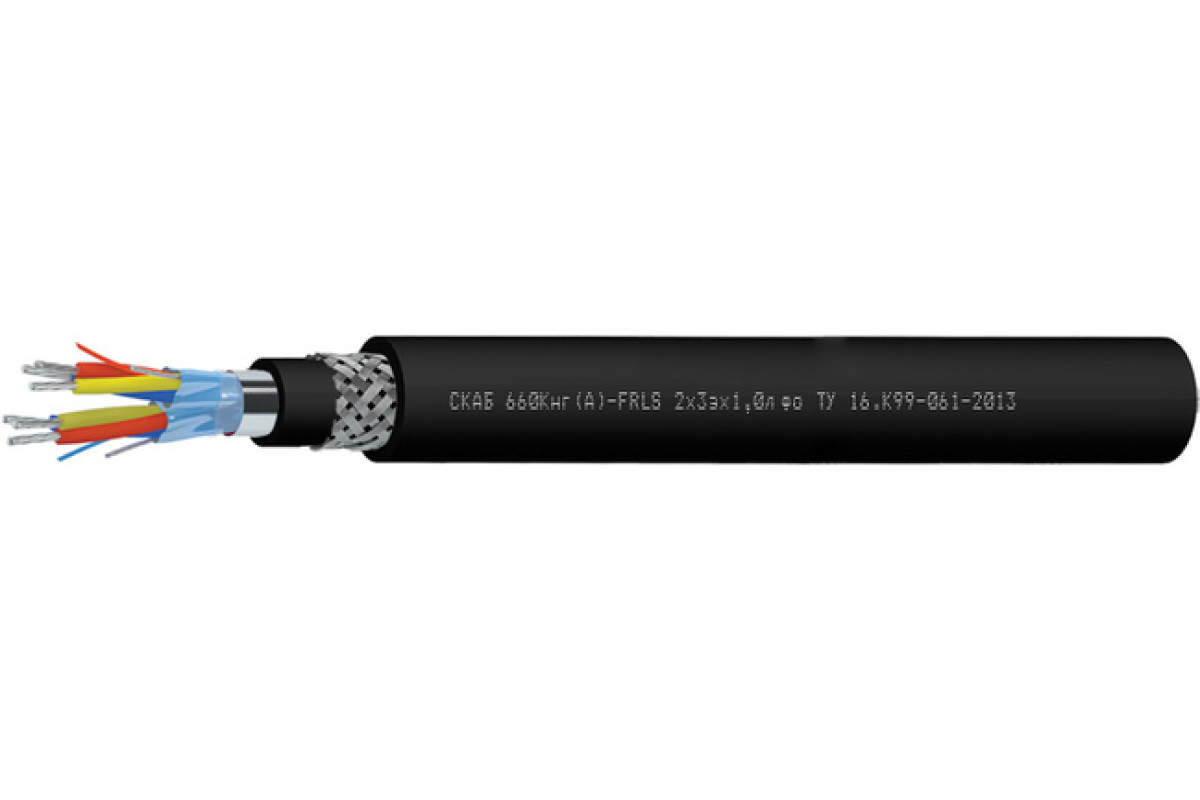

Конструкция Кабель СКАБ 660Кнг(А)-FRLS фо:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный интервал Кабель СКАБ 660Кнг(А)-FRLS фо:

кабелей СКАБ 660Кнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	22,2	23,1	24,4	26,1	27,9
3	23,2	25,1	25,9	27,3	29,3
4	25,9	26,9	27,9	29,4	32,1
5	27,8	29	30,6	32,3	34,7
6	30,3	31,7	32,8	35,2	37,9
7	30,3	31,7	32,8	35,2	37,9
8	32,3	33,8	35,5	37,6	40,6
10	37,4	39,2	41,2	44,7	48,2
12	38,4	40,3	43,3	46,3	49,6
14	40,1	43,5	45,2	48,5	53
16	43,5	46	47,8	50,8	55,6
20	47,9	50,3	52,8	56,6	61,4
24	53,1	55,8	58,5	62,4	69,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	501,2	542,4	606,6	702,1	809
3	570,3	675,3	726,8	818,3	960,1
4	710,4	776	840,6	956,9	1 170,9
5	805,3	887,8	994,3	1 135	1 353,1
6	935	1 029,7	1 121,9	1 320,6	1 582,7
7	981,1	1 087	1 187,9	1 405,4	1 698,8
8	1 080,2	1 200,5	1 347,9	1 558,2	1 888,7
10	1 336,2	1 484	1 665,9	2 084,3	2 503,2
12	1 455,7	1 626,6	1 984,3	2 340,9	2 789,5
14	1 594,5	1 985,6	2 180,6	2 578,7	3 202
16	1 935,2	2 206,4	2 429	2 833,8	3 527,8
20	2 297	2 576,8	2 900,3	3 453,3	4 242,1
24	2 693,7	3 034	3 411	4 001	5 183,5

Электрические параметры СКАБ 660Кнг(А)-FRLS фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	234,2	254,1	336,8	378,3	419,8	474,6	512,5	608,0	655,5	712,8	853,7	991,0	1135,9
0,75	245,9	266,8	353,6	397,2	440,8	498,3	538,1	638,4	688,3	748,4	896,4	1040,5	1192,7
1,0	306,0	329,2	371,3	417,9	495,9	528,5	567,5	674,6	728,4	877,6	957,9	1102,8	1265,4
1,5	328,1	354,2	400,8	483,4	540,6	573,3	616,6	818,9	881,4	966,1	1045,5	1211,2	1445,6
2,5	361,3	391,6	476,1	541,0	602,6	640,6	690,3	925,7	998,1	1090,1	1181,5	1425,5	1633,0

ТУ 16.К99-061-2013
