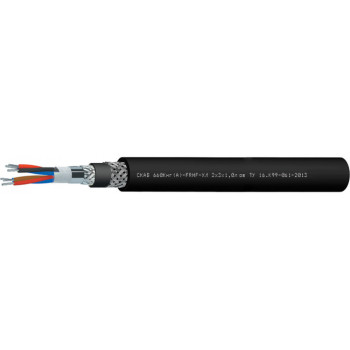

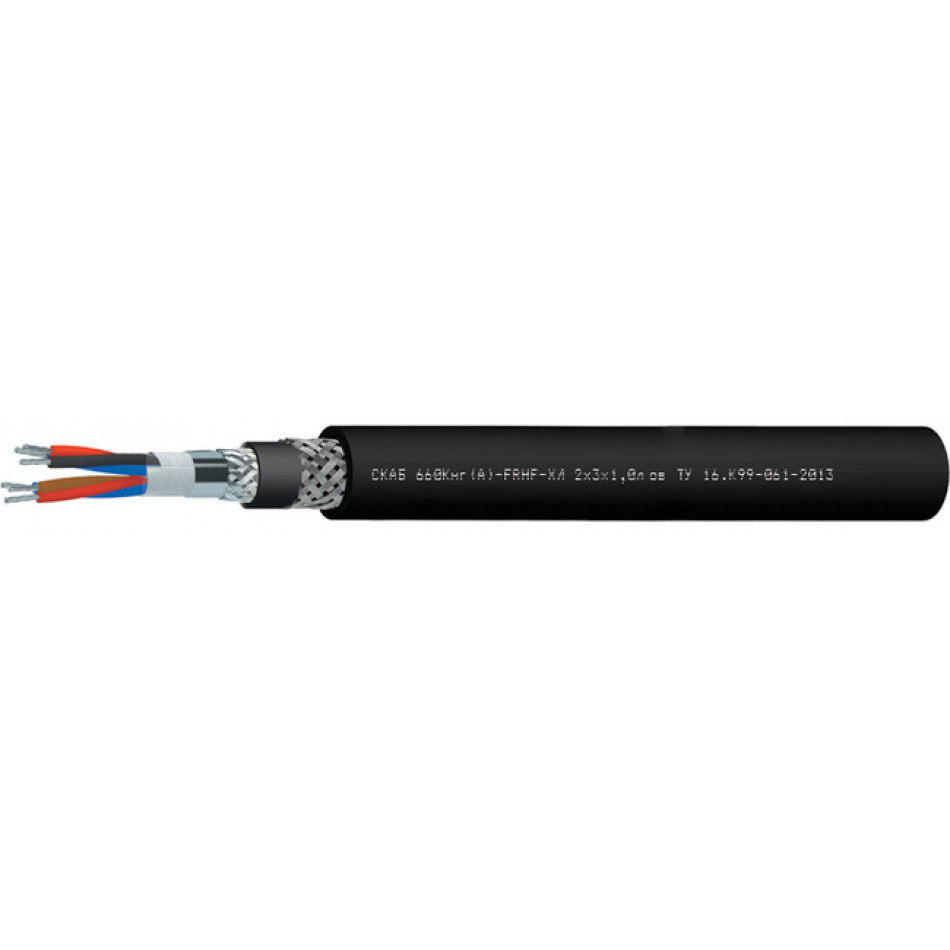

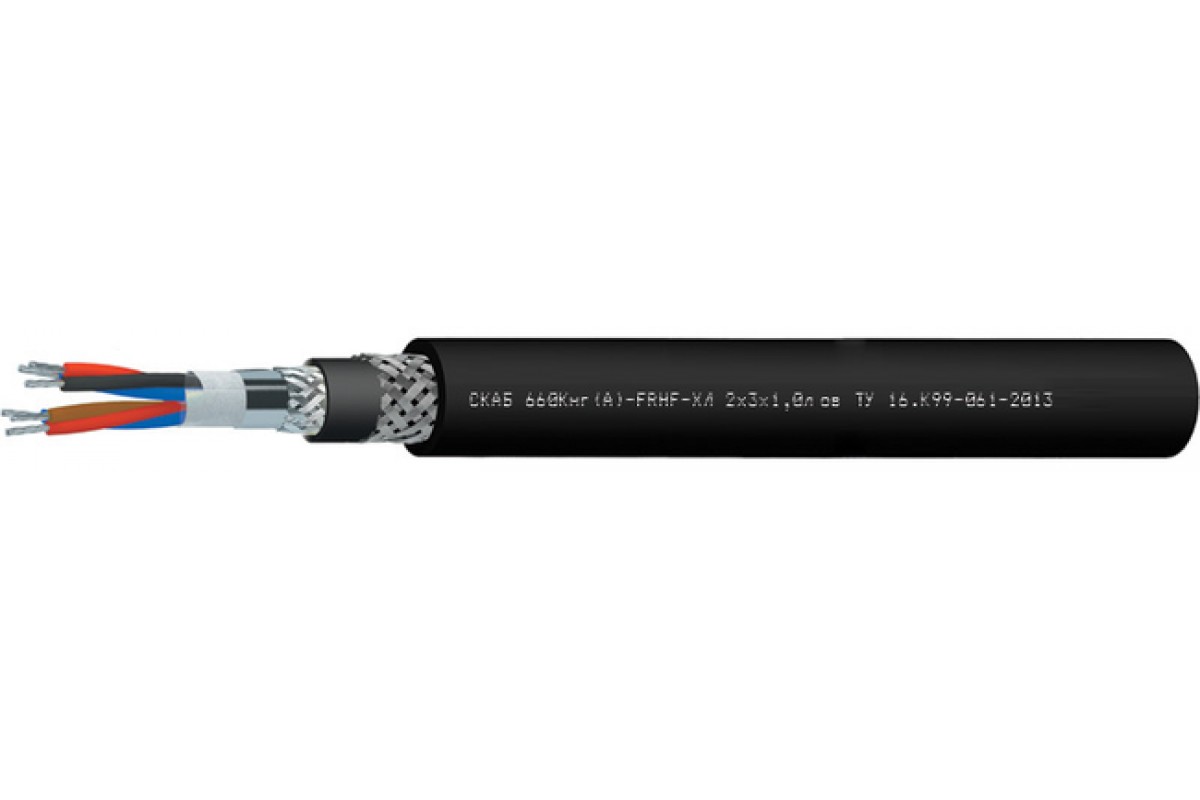

СКАБ 660Кнг(А)-FRHF-ХЛл ов

СКАБ 660Кнг(А)-FRHF-ХЛ Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочее применение кабеля СКАБ 660Кнг(А)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено применять Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ов:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок службы Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ов:

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	16,4	16,8	17,2	17,8	18,7
2	23,2	25	25,8	27,1	29,4
3	23,5	25,4	26,2	27,6	30,1
4	26,1	27,1	28,1	30,1	32,5
5	27,9	29,1	30,8	32,6	35,4
6	30,2	31,8	33	35,3	40,5
7	30,2	31,8	33	35,3	43,9
8	32,3	33,8	35,5	37,6	42
10	37,1	38,9	40,4	44,4	48,7
12	38	39,9	42,9	46	50
14	39,6	43	44,7	48,3	52,2
16	42,9	45	47,2	50,5	55,2
20	47	52,2	51,7	55,6	60,8
24	51,6	54,8	57,6	61,4	68,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	319,9	343	363,3	397	451,4
2	537,3	627,5	667,6	739,1	881,2
3	585,3	688,3	739,6	835,6	1 009,5
4	713,3	785,3	849,7	996	1 205,6
5	805	887,6	1 018,5	1 160,8	1 418,3
6	924,4	1 048,3	1 138	1 339,1	1 799,2
7	962,8	1 096,4	1 198,7	1 415,1	2 262
8	1 079,1	1 203	1 354,2	1 564,5	2 083,2
10	1 321,4	1 476,2	1 619,1	2 079,6	2 606,9
12	1 425	1 602,5	1 958,1	2 315,9	2 872,1
14	1 555,2	1 944,4	2 136,4	2 593,1	3 163,9
16	1 874,3	2 111,7	2 370,8	2 826,3	3 520,2
20	2 201,5	2 797,8	2 804,8	3 359,9	4 208,6
24	2 564,9	2 960,2	3 330,3	3 920	5 110,3

Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	151,8	236,1	301,1	338,2	379,2	449,0	474,8	512,2	606,4	653,7	710,4	850,2	986,1	1129,4
0,75	159,4	247,9	316,2	355,1	398,2	471,4	498,5	537,8	636,7	686,4	745,9	892,7	1035,4	1185,9
1,0	165,5	308,1	331,2	372,8	418,9	496,2	525,3	567,3	672,9	726,4	874,5	954,2	1097,7	1313,5
1,5	175,6	330,2	356,2	402,4	484,3	540,9	573,5	616,4	816,8	878,9	963,1	1041,8	1206,1	1438,4
2,5	190,8	363,3	393,6	477,7	542,0	603,0	640,7	690,1	923,6	995,7	1082,4	1177,8	1420,0	1625,8

ТУ 16.К99-061-2013
