Кабель СКАБ 660Кнг(А)-FRHF-ХЛл о

СКАБ 660Кнг(А)-FRHF-ХЛ NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Технологическая задача кабеля СКАБ 660Кнг(А)-FRHF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо задействовать Кабель СКАБ 660Кнг(А)-FRHF-ХЛл о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +80
монтаж: от –50 до +50
* D_H — наружный размер кабеля

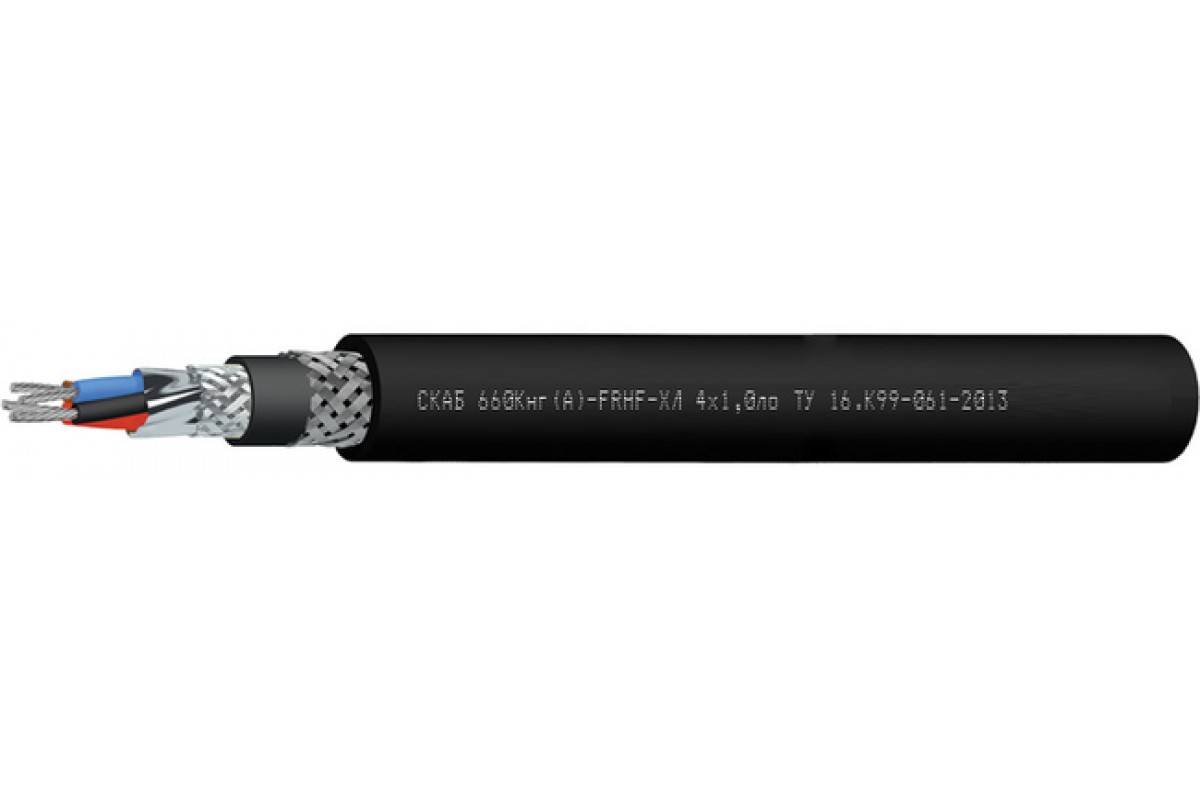

Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл о:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок технической исправности Кабель СКАБ 660Кнг(А)-FRHF-ХЛл о:

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	16,5	17	17,5	18,2	19,2
5	17,4	17,9	18,4	19,2	20,4
6	18,2	18,9	19,4	20,3	21,6
7	18,2	18,9	19,4	20,3	21,6
8	19,1	19,8	20,4	21,4	22,8
10	21,1	22	22,7	24,4	26,5
12	21,6	22,4	23,2	25,3	27,1
14	22,3	23,2	24,9	26,3	28,1
19	24,9	26	26,9	28,4	31,2
24	27,8	29,3	30,9	32,7	36
27	28,3	30,3	31,4	33,2	36,6
30	29	31,1	32,2	34,2	37,7
37	31	32,9	34,2	36,7	40

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	336	361,6	386,1	429,8	494,9
5	371,3	402,1	431,3	481,5	564,2
6	406,5	443,4	475,8	536,5	630,1
7	420,5	460,7	496,4	563,4	668,2
8	455,7	499,7	543,3	616,6	734,2
10	535,4	589,7	640,9	757	929,6
12	574,1	634,3	695	850,2	1 023,2
14	619,3	690	805,3	928,9	1 124,3
19	781,2	871,9	959,6	1 119	1 431,3
24	929,2	1 066,4	1 204,5	1 407,3	1 797,6
27	981,8	1 159,3	1 277,9	1 503,9	1 933,8
30	1 045	1 235,3	1 368,7	1 611,2	2 074,7
37	1 211,7	1 409,1	1 566,7	1 898,3	2 407,8

Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	166,2	182,4	198,5	207,7	220,4	256,1	318,0	340,1	393,0	492,0	515,9	547,8	615,0
0,75	174,5	191,5	208,4	218,1	231,4	268,9	333,9	357,1	412,6	516,6	541,7	575,2	645,7
1,0	181,6	199,7	217,8	228,2	242,5	330,4	350,4	375,3	434,9	545,1	575,4	607,8	683,5
1,5	193,5	213,5	233,5	245,1	260,9	355,6	377,9	405,6	502,0	595,8	626,0	662,1	746,6
2,5	211,3	234,1	257,0	270,4	336,9	393,4	419,1	481,0	563,3	674,7	709,8	751,5	935,0

ТУ 16.К99-061-2013
