Кабель СКАБ 660Кнг(А)-FRHF-ХЛ

СКАБ 660Кнг(А)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Оперативная задача кабеля СКАБ 660Кнг(А)-FRHF-ХЛ

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Допустимо эксплуатировать Кабель СКАБ 660Кнг(А)-FRHF-ХЛ:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

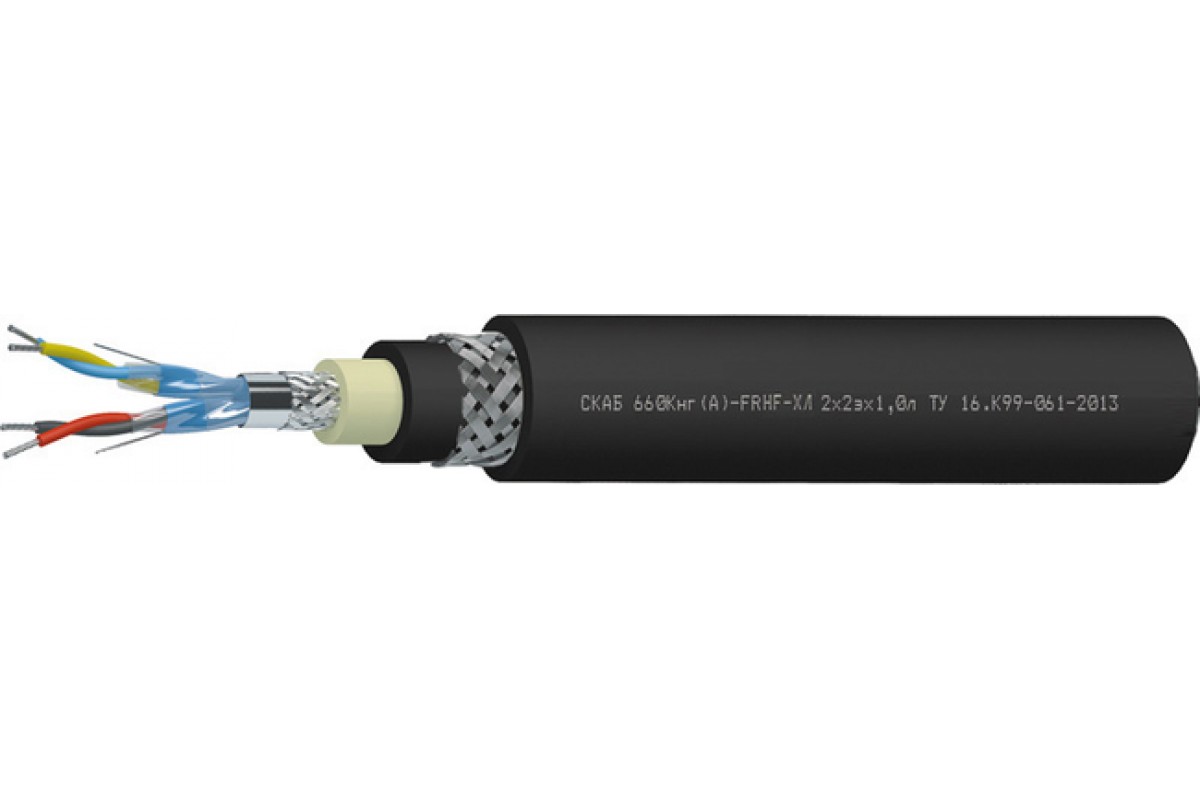

Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛ:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок безотказной работы Кабель СКАБ 660Кнг(А)-FRHF-ХЛ:

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	20	20,5	21,5	22	24,3
3	20,5	21,5	22	23,4	25,3
4	22	23,4	24,3	25,3	27,3
5	24,3	25,3	25,8	27,3	29
6	25,8	26,8	27,8	29,5	31
7	25,8	26,8	27,8	29,5	31
8	27,3	28,5	29,5	31	33,5
10	31	32	33,5	35,9	38,4
12	31,5	33	34,9	36,9	39,8
14	33	34,9	36,4	38,4	41,3
16	34,9	36,4	37,9	40,3	43,3
20	37,9	39,8	41,3	43,8	48,2
24	41,8	43,3	46,2	48,7	52,9

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	660,5	700,9	738,1	801,1	899,3
3	723,3	773,6	818,6	900	1 050,9
4	810,1	869,8	925,5	1 053,3	1 231,5
5	903,2	1 005,7	1 072,3	1 212	1 434,5
6	1 026,9	1 136,3	1 216,3	1 387,3	1 600,8
7	1 063	1 176,5	1 263,1	1 446,7	1 681,3
8	1 184,7	1 319,7	1 417	1 587,9	2 043,9
10	1 438,6	1 565,7	1 875,8	2 141,3	2 534,1
12	1 539,3	1 724	2 009,6	2 311,2	2 753
14	1 705	2 016	2 218,7	2 554	3 051,4
16	1 991,2	2 222,3	2 395,4	2 767,6	3 382,4
20	2 316,4	2 598,9	2 867,9	3 308,9	3 923,9
24	2 737,2	3 056,9	3 324,2	3 788	4 784,4

Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛ

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	326,7	355,8	395,9	439,3	493,7	507,5	556,3	656,5	699,7	811	879,2	1002,1	1158,6
0,75	343,5	375	418,6	475,3	527,6	542,9	591,4	699,7	803,9	873,7	939,2	1077,7	1241,7
1	357,8	391,6	437,9	498	553,4	569,9	621,7	794,2	854,3	920,6	990,7	1155,6	1312,8
1,5	381,7	419,1	480,1	539,5	596,3	615,1	671,9	867,1	925,4	998,9	1081,5	1257,9	1431,5
2,5	415	467,6	529,8	592,4	656,5	678,4	799,7	958,4	1029,9	1130,8	1219,8	1400,8	1600,9

ТУ 16.К99-061-2013
