Кабель СКАБ 660Кнг(А)-FRHF-ХЛ в

СКАБ 660Кнг(А)-FRHF-ХЛ Nx2эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Цель кабеля СКАБ 660Кнг(А)-FRHF-ХЛ в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается эксплуатировать Кабель СКАБ 660Кнг(А)-FRHF-ХЛ в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

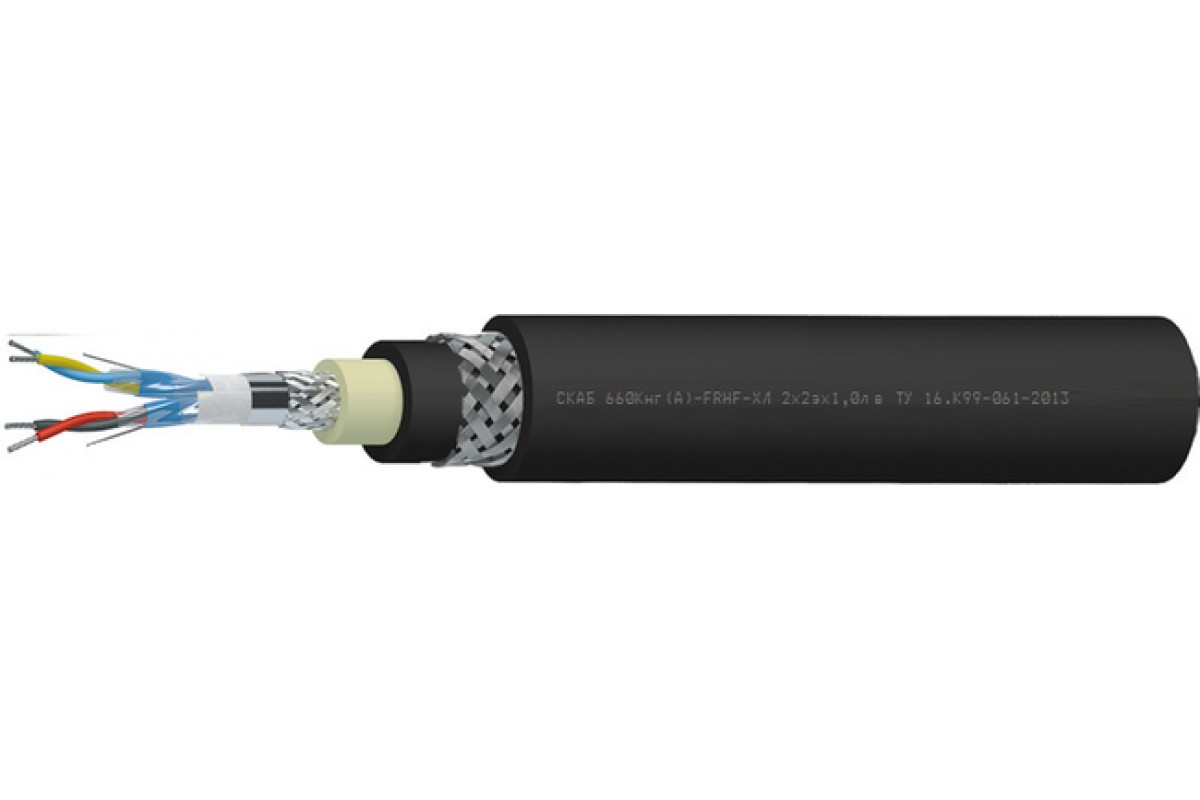

Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛ в:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный период использования Кабель СКАБ 660Кнг(А)-FRHF-ХЛ в:

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	26,1	27	27,7	28,9	31,1
3	26,5	27,4	28,1	29,4	31,7
4	28,1	29,1	30,5	31,9	34,2
5	30,4	31,5	32,5	34,4	37
6	32,3	33,8	34,8	37	39,6
7	32,3	33,8	34,8	37	39,6
8	34,4	36,2	37,3	39,3	43,5
10	39,2	41,3	43,7	46,5	50,1
12	40,1	43,2	44,7	47,6	51,4
14	43,1	45	47	49,9	54,1
16	44,9	47,3	49	52,1	56,9
20	49,1	51,6	54	57,6	62
24	54,2	57,1	59,3	62,9	68,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	709,5	752,2	789,9	855	985,4
3	755,6	806,3	854,4	933,6	1 093
4	845,9	905,5	992,2	1 091,1	1 271,6
5	969,7	1 045,7	1 113	1 255,1	1 480
6	1 064,1	1 176,9	1 257,1	1 431,5	1 647,3
7	1 101,7	1 217	1 303,9	1 491	1 729,8
8	1 224,7	1 366,3	1 463,1	1 634,4	2 095,4
10	1 488,4	1 651,6	1 928	2 198	2 594,4
12	1 586,8	1 919,3	2 063,3	2 365,6	2 809,5
14	1 904,8	2 066,8	2 283,2	2 615,8	3 120
16	2 042	2 276,1	2 451,2	2 830,3	3 437,6
20	2 372,3	2 660,2	2 932,9	3 374,8	4 007,1
24	2 798,4	3 126,5	3 391,6	3 859,6	4 702,2

Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛ в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ф

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	160,4	169,0	187,7	208,8	286,9	299,6	318,3	446,1	470,5	506,1	540,4	610,3	688,9
0,75	168,4	177,5	197,1	219,2	301,2	314,6	334,2	468,4	494,0	531,4	567,4	640,8	723,3
1,0	177,1	187,1	208,3	232,1	318,4	333,0	354,2	496,3	527,7	564,2	603,2	682,6	893,5
1,5	191,6	203,0	226,9	316,0	347,1	363,6	387,5	546,3	577,8	619,0	662,8	861,7	982,8
2,5	271,7	285,9	317,9	354,1	467,6	488,7	523,4	615,9	653,0	807,0	863,1	988,0	1261,1

ТУ 16.К99-061-2013
