Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в

Код товара: 1298

Доступность: На складе

Описание

СКАБ 660КГУнг(С)-FRHF-ХЛ NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Прикладная характеристика кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо использовать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

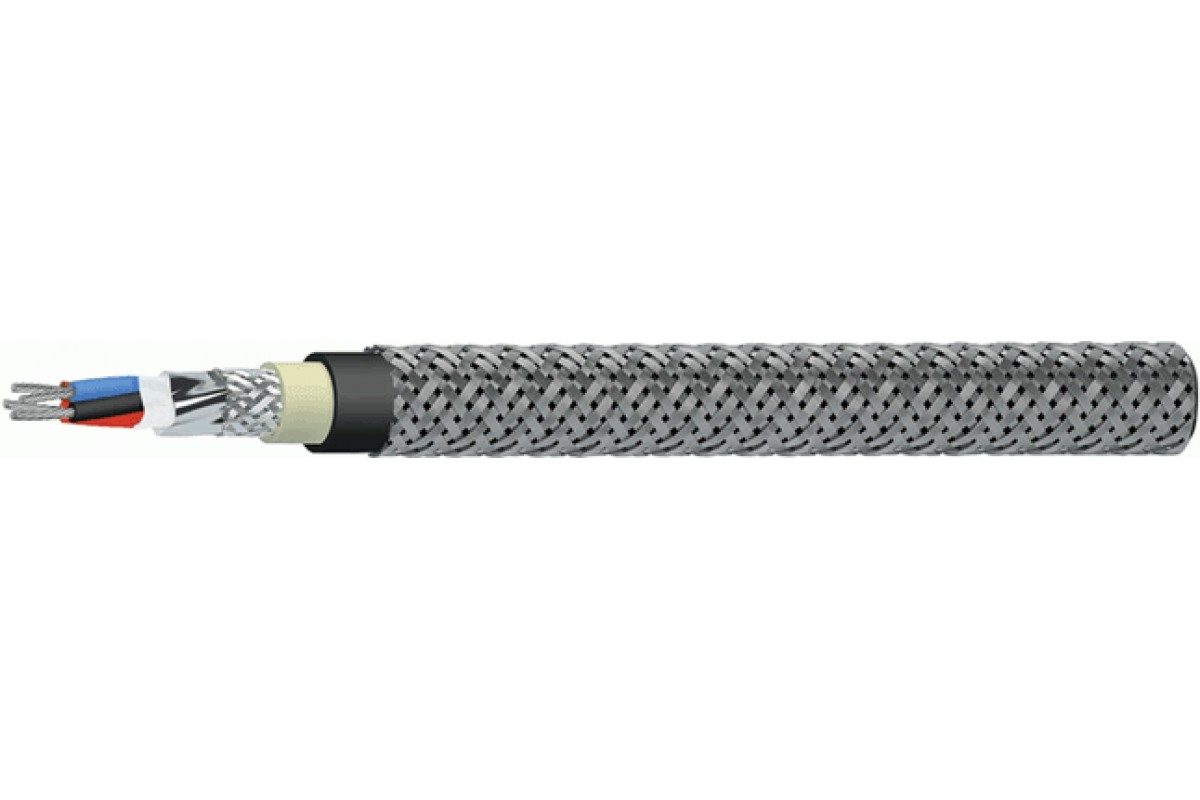

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок сохранения функциональности Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:

кабелей СКАБ СКАБ 660КГУнг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	15,5	16	16,5	17,2	18,2
5	17	17,5	18	18,8	20
6	17,2	17,9	18,4	19,3	21,1
7	17,2	17,9	18,4	19,3	21,1
8	18,1	18,8	19,4	20,9	22,3
10	20,6	21,5	22,2	23,4	25,1
12	21,1	21,9	22,7	23,9	26,2
14	21,8	22,7	23,5	24,9	27,2
19	23,5	24,6	25,5	27,5	29,8
24	26,4	28,4	29,5	31,3	33,8
27	26,9	28,9	30	31,8	34,4
30	27,6	29,7	30,8	32,8	35,5
37	29,6	32	32,8	34,9	39,2

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	300,3	327,6	349,2	392,1	453,7
5	350,9	382	407,3	460,2	538,8
6	366,9	402	434,8	493,1	603,8
7	380,9	419,3	455,4	520	641,2
8	414,4	458,7	498,1	590,3	708,8
10	506,9	560,2	608	701	845,3
12	543,7	609,2	664,4	768,9	960,9
14	589,9	662,8	723,3	845,2	1 060,6
19	699,3	790,7	870,3	1 053,5	1 328,1
24	839,6	999,2	1 099,9	1 298	1 614
27	888,6	1 060,5	1 171,7	1 394,8	1 742,2
30	945,4	1 135,1	1 256,2	1 495,8	1 881,1
37	1 105,4	1 331,4	1 450,3	1 741,3	2 378,1

Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	71,5	81,5	91,6	98,8	107,4	129,0	157,2	173,1	211,9	267,5	287,5	310,9	362,8
0,75	75,1	85,6	96,2	103,7	112,8	135,4	165,1	181,8	222,5	280,9	301,9	326,4	380,9
1,0	79,2	90,6	101,9	110,1	119,8	159,6	175,6	193,6	237,4	299,9	324,0	348,9	407,8
1,5	86,2	98,8	111,4	120,6	131,5	175,1	193,0	213,2	272,4	333,0	358,6	386,6	452,6
2,5	96,5	111,1	125,7	136,4	164,7	198,3	219,2	252,6	312,2	380,6	410,4	443,0	549,8
