Функциональная роль кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл фв
Допустимо использовать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фв:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
50 летМинимальный радиус изгиба, DH*
монтаж: 5?DHэксплуатация: 5?DH
Диапазон температур, °С
эксплуатация: от –80 до +125монтаж: от –50 до +50
* DH — наружный размер кабеля

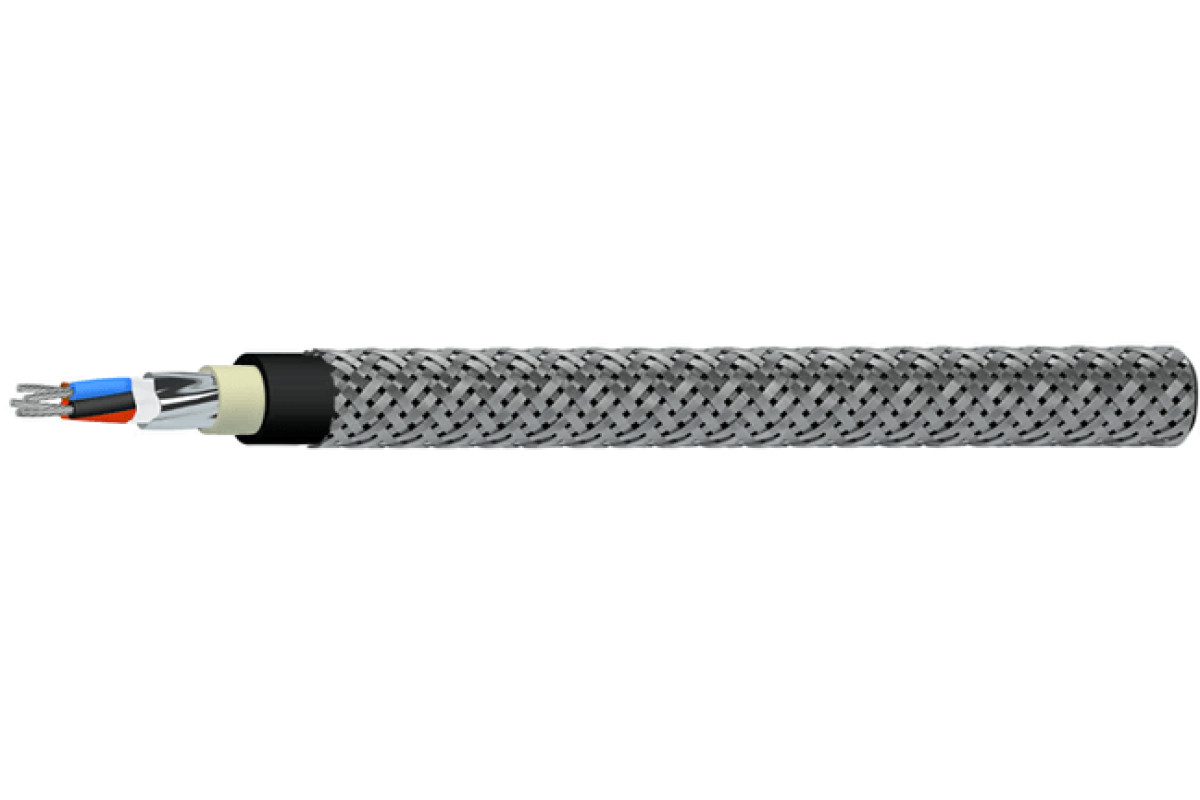

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фв:
Количество жил: 4-37
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Время гарантии Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл фв:
кабелей СКАБ СКАБ 660КГУнг(С)-FRHF-ХЛ6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Число жил в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 4 | 14,8 | 15,3 | 15,8 | 16,5 | 17,5 |
| 5 | 16,3 | 16,8 | 17,3 | 18,1 | 19,3 |
| 6 | 16,6 | 17,2 | 17,7 | 18,6 | 19,9 |
| 7 | 16,6 | 17,2 | 17,7 | 18,6 | 19,9 |
| 8 | 17,4 | 18,1 | 18,7 | 19,7 | 21,6 |
| 10 | 19,5 | 20,8 | 21,5 | 22,7 | 24,4 |
| 12 | 19,9 | 21,3 | 22 | 23,2 | 25 |
| 14 | 21,1 | 22,1 | 22,9 | 24,2 | 26,5 |
| 19 | 22,9 | 23,9 | 24,8 | 26,8 | 28,9 |
| 24 | 25,8 | 27,5 | 28,6 | 30,4 | 32,9 |
| 27 | 26,2 | 28 | 29,1 | 30,9 | 33,5 |
| 30 | 26,9 | 28,8 | 29,9 | 31,9 | 34,6 |
| 37 | 28,7 | 30,6 | 31,9 | 34 | 38,3 |
Расчетная масса 1 км кабелей, кг
| Число жил в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 4 | 273 | 296,8 | 318,3 | 358,2 | 419,3 |
| 5 | 318,2 | 346,5 | 373,8 | 422 | 497,5 |
| 6 | 335 | 368,1 | 396,8 | 454,7 | 542 |
| 7 | 348,9 | 385,5 | 417,4 | 481,6 | 579,4 |
| 8 | 379,6 | 421,2 | 459,6 | 527,6 | 661,1 |
| 10 | 447,7 | 518,4 | 564 | 653,9 | 793,7 |
| 12 | 484,9 | 562,9 | 618,2 | 719,6 | 880,8 |
| 14 | 546,4 | 614,3 | 676,1 | 792 | 1 000,8 |
| 19 | 652,1 | 737,2 | 818,8 | 996,2 | 1 240,3 |
| 24 | 781,4 | 913,8 | 1 016,4 | 1 208,4 | 1 515,2 |
| 27 | 833 | 977,9 | 1 087,5 | 1 299,1 | 1 638,2 |
| 30 | 887,9 | 1 047,5 | 1 169,9 | 1 400,6 | 1 772,9 |
| 37 | 1 021,9 | 1 207,9 | 1 356,9 | 1 636 | 2 258 |
Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл фв
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 24,8 | 18,2 | 12,2 | 7,56 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | 100 | 100 | 100 | 100 |
Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) | 660 (1000) | 660 (1000) | 660 (1000) | 660 (1000) |
Техсправка по пожарной нагрузке
Ном. сеч. жил, мм2 | Объем горючей массы, лx10-3/м | |||||||||||||
Число жил | ||||||||||||||
4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | ||
0,5 | 71,5 | 81,5 | 91,6 | 98,8 | 107,4 | 129,0 | 157,2 | 173,1 | 211,9 | 267,5 | 287,5 | 310,9 | 362,8 | |
0,75 | 75,1 | 85,6 | 96,2 | 103,7 | 112,8 | 135,4 | 165,1 | 181,8 | 222,5 | 280,9 | 301,9 | 326,4 | 380,9 | |
1,0 | 79,2 | 90,6 | 101,9 | 110,1 | 119,8 | 159,6 | 175,6 | 193,6 | 237,4 | 299,9 | 324,0 | 348,9 | 407,8 | |
1,5 | 86,2 | 98,8 | 111,4 | 120,6 | 131,5 | 175,1 | 193,0 | 213,2 | 272,4 | 333,0 | 358,6 | 386,6 | 452,6 | |
2,5 | 96,5 | 111,1 | 125,7 | 136,4 | 164,7 | 198,3 | 219,2 | 252,6 | 312,2 | 380,6 | 410,4 | 443,0 | 549,8 | |
ТУ 16.К99-061-2013
