Кабель СКАБ 660КГУнг(С)-FRHF-ХЛ ов

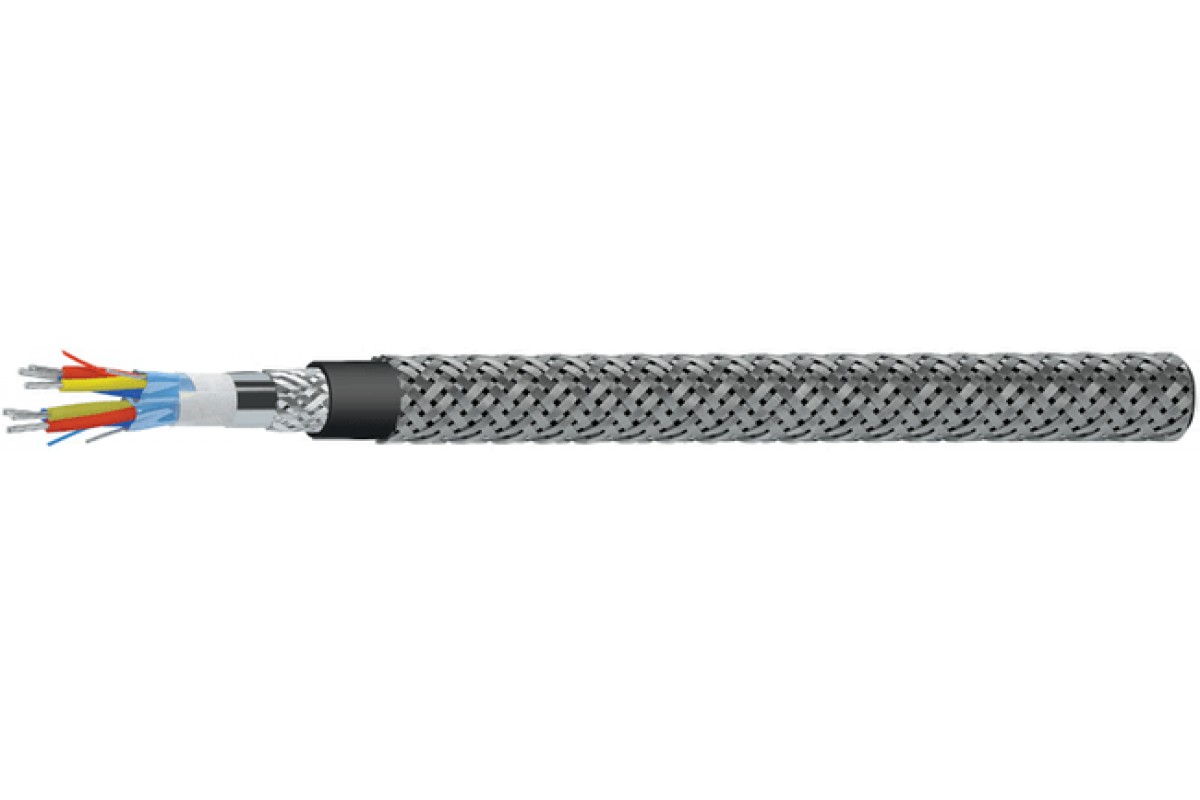

СКАБ 660КГУнг(С)-FRHF-ХЛ Nx3эxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Область применения кабеля СКАБ 660КГУнг(С)-FRHF-ХЛ ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛ ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛ ов:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийная поддержка Кабель СКАБ 660КГУнг(С)-FRHF-ХЛ ов:

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	21	21,9	22,7	24	26,3
3	21,4	22,4	23,2	24,6	27,3
4	23,1	24,2	25,2	27,4	29,6
5	25,1	27	28,1	29,8	32,2
6	27,8	29,2	30,3	32,3	35
7	27,8	29,2	30,3	32,3	35
8	29,8	31,3	32,6	34,7	39,1
10	34,5	36,8	39,2	41,8	45,7
12	35,5	38,8	40,4	43,3	47,1
14	38,6	40,6	42,3	45,4	49,9
16	40,6	43	44,8	48,3	52,6
20	44,9	47,7	49,8	53,2	58,7
24	50	52,7	55,1	59,6	65

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	391,7	429,5	462,3	523,7	641,5
3	448,5	495,8	537,3	620,9	793,7
4	522,9	585,4	639,5	787	955,5
5	605	724,3	792,4	918,6	1 124,1
6	731,1	822,2	898,7	1 050,7	1 292,8
7	779,8	878,4	964,7	1 133,9	1 408,9
8	862,8	975,3	1 074,8	1 268,1	1 749,5
10	1 044,4	1 213,8	1 483,7	1 738,8	2 184,7
12	1 157,5	1 489,9	1 644,4	1 972,7	2 450,3
14	1 454,1	1 649,5	1 824,4	2 192,5	2 778,6
16	1 593,5	1 848,2	2 049,7	2 468,6	3 077,7
20	1 917	2 227,4	2 471,3	2 927,2	3 780,8
24	2 262,3	2 589,5	2 873,5	3 514,8	4 420,1

Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛ ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	104,4	122,8	162,8	190,1	217,4	247,8	273,6	333,5	373,4	417,3	490,7	584,5	684,2
0,75	109,6	128,9	170,9	199,6	228,3	260,2	287,3	350,2	392,1	438,2	515,2	613,7	718,4
1,0	131,8	152,9	181,9	212,7	254,1	279,1	306,8	374,2	419,5	498,9	551,5	657,6	770,3
1,5	144,0	167,8	200,2	244,9	281,7	308,3	339,2	443,6	495,6	553,0	612,0	730,8	880,1
2,5	162,3	190,1	237,9	255,3	321,0	352,0	387,9	506,8	567,4	634,2	702,6	863,6	1012,3

ТУ 16.К99-061-2013
