Кабель СКАБ 660КГнг(А)-LS фов

Производитель: НПП «Спецкабель»
Код товара: 2107
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660КГнг(А)-LS Nx3эxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Оперативная цель кабеля СКАБ 660КГнг(А)-LS фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно эксплуатировать Кабель СКАБ 660КГнг(А)-LS фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

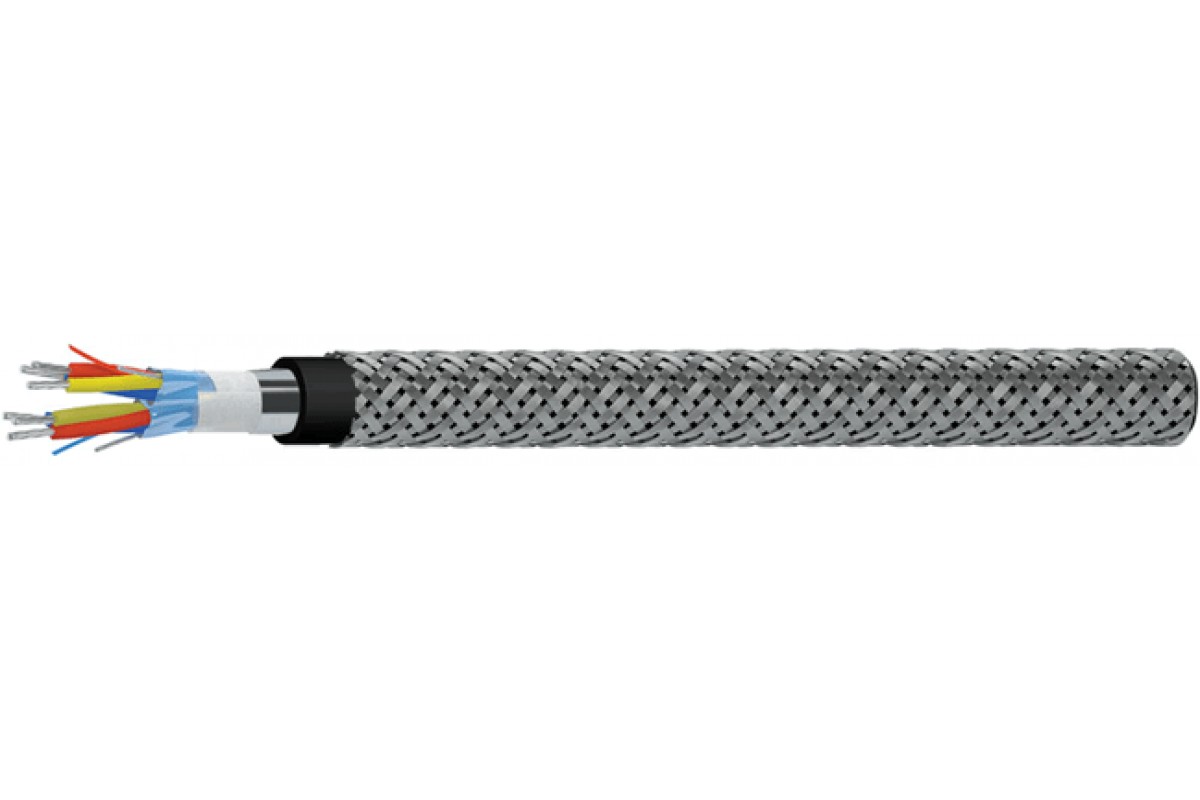

    Конструкция Кабель СКАБ 660КГнг(А)-LS фов:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок технической исправности Кабель СКАБ 660КГнг(А)-LS фов:

    кабелей СКАБ 660КГнг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    217,218,118,920,722,5
    317,418,419,321,123,1
    418,919,921,422,925,1
    520,922,123,224,927,9
    622,523,925,127,530,2
    722,523,925,127,530,2
    824,226,127,429,532,5
    1028,430,231,834,438,9
    1229,231,132,735,440
    1430,632,634,338,642,1
    1632,234,336,640,644,8
    2035,439,241,344,750
    2440,643,345,75055,4

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2287,5319,9349,6427514,4
    3328,7372,4412,7508,1631,6
    4385,6441512,9610,2764
    5468,6535,7597,2714,6935,3
    6530,2608,4682,3849,61 078,9
    7566,8654,5737,7922,81 182,3
    8631,4757,6849,21 032,91 323,6
    10792,9920,51 038,61 260,81 763,4
    12877,61 024,81 162,61 425,71 993,4
    14974,81 143,71 303,21 782,12 245,2
    161 076,71 265,31 484,81 966,82 534
    201 279,71 6891 9142 352,53 109,8
    241 674,31 9612 233,22 8023 646,3

    Электрические параметры СКАБ 660КГнг(А)-LS фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    83,2

    96,5

    114,7

    133,9

    169,0

    184,1

    201,9

    255,8

    286,3

    318,6

    351,8

    418,8

    519,5

    0,75

    87,4

    101,3

    120,4

    140,6

    177,5

    193,3

    212,0

    268,6

    300,6

    334,5

    369,4

    439,7

    545,5

    1,0

    93,6

    108,9

    129,6

    167,7

    191,2

    208,5

    228,9

    291,5

    325,0

    362,1

    400,1

    506,2

    591,3

    1,5

    103,8

    121,4

    160,9

    187,5

    214,1

    233,9

    267,6

    327,4

    365,7

    408,0

    451,4

    570,9

    669,5

    2,5

    135,3

    156,4

    185,8

    217,1

    260,7

    284,5

    312,5

    381,1

    455,8

    507,6

    560,7

    669,9

    804,6


    ТУ 16.К99-061-2013
