Кабель СКАБ 660КГнг(А)-LS ф

Name: СКАБ 660КГнг(А)-LS ф
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1658

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

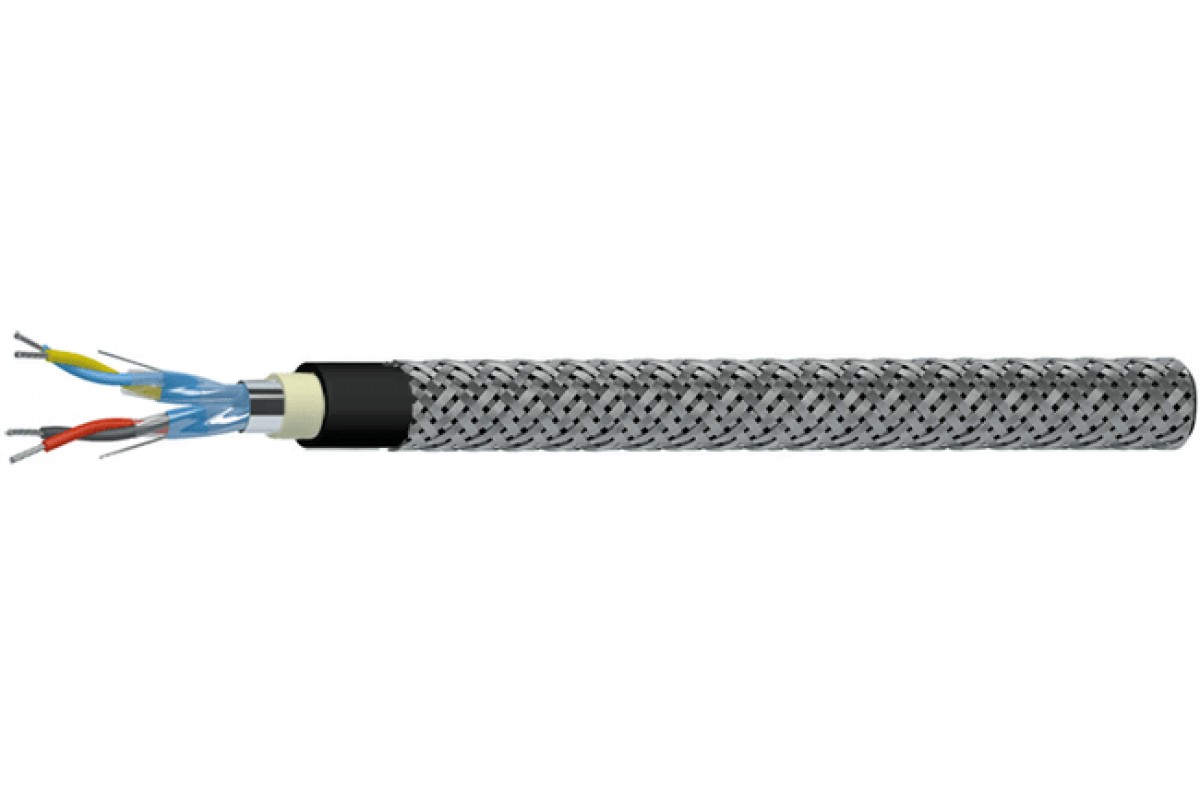

СКАБ 660КГнг(А)-LS Nx2эхSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Целевое свойство кабеля СКАБ 660КГнг(А)-LS ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешается задействовать Кабель СКАБ 660КГнг(А)-LS ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГнг(А)-LS ф:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Срок гарантии Кабель СКАБ 660КГнг(А)-LS ф:

кабелей СКАБ 660КГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	71,7	80,9	94,4	109,1	138,8	149,5	162,9	206,8	227,3	252,2	276,6	326,0	379,2
0,75	75,3	84,9	99,1	114,6	145,7	157,0	171,0	217,1	238,7	264,8	290,4	342,3	398,2
1,0	80,37	90,81	106,36	123,11	156,44	168,80	184,01	233,68	258,68	285,68	313,60	370,05	461,78
1,5	88,8	100,7	118,4	153,9	174,3	188,4	205,7	262,7	289,7	320,4	352,2	446,5	519,2
2,5	101,38	131,06	153,22	177,20	211,43	228,42	250,71	304,26	336,28	401,54	440,67	519,80	626,57

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	17,4	18,2	18,9	20,6	22,3
3	18,1	19	19,8	21,6	23,4
4	19,4	20,9	21,8	23,2	25,3
5	21,4	22,5	23,5	25,1	27,9
6	22,9	24,2	25,2	27,5	30,1
7	22,9	24,2	25,2	27,5	30,1
8	24,4	26,3	27,5	29,5	32,2
10	28,5	30,1	31,6	34	38,7
12	29,2	31	32,4	34,9	39,8
14	30,5	32,4	34	38	41,7
16	32	34	35,7	39,9	43,8
20	35	38,6	40,5	43,7	48,7
24	40	42,5	44,6	48,7	53,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	323,7	351,6	399,6	448,7	523,7
3	364,2	399,8	453,9	519,4	618,8
4	417,2	484,5	527,9	604,6	730,3
5	494,1	552,9	603,3	696,1	875,8
6	550,9	618,4	677,4	815,3	992
7	579,8	651,6	716,8	866,7	1 063,8
8	639,1	746	823,6	960	1 184,8
10	794,6	896,4	990,5	1 160,4	1 618,1
12	864,1	980,7	1 085,2	1 284,6	1 790
14	947,3	1 077,3	1 200,5	1 465,1	1 980,2
16	1 033,8	1 178,8	1 314,9	1 754	2 185,5
20	1 206,6	1 561,7	1 733	2 057	2 640,3
24	1 573,2	1 794,9	2 001,9	2 442,4	3 066,6

Электрические параметры СКАБ 660КГнг(А)-LS ф

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
