Кабель СКАБ 660КГнг(А)-HF-ХЛл о

Name: СКАБ 660КГнг(А)-HF-ХЛл о
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1366

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660КГнг(А)-HF-ХЛ Nx2xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные

Технологическая функция кабеля СКАБ 660КГнг(А)-HF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Можно эксплуатировать Кабель СКАБ 660КГнг(А)-HF-ХЛл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

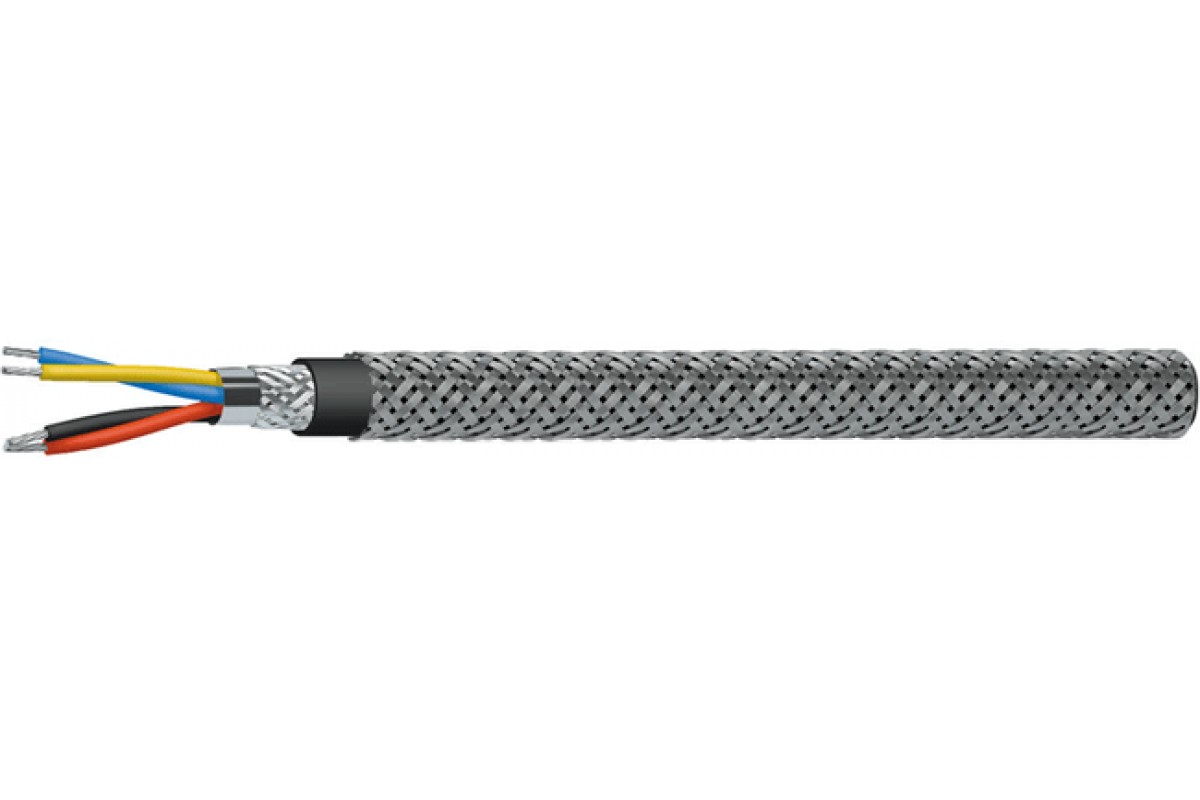

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛл о:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок применения Кабель СКАБ 660КГнг(А)-HF-ХЛл о:

кабелей СКАБ 660КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	10,5	10,9	11,3	11,9	12,7
2	15,1	16	16,7	17,9	19,6
3	15,8	16,7	17,5	18,8	21,1
4	17	18	18,9	20,8	22,9
5	18,3	19,5	21	22,6	24,8
6	19,7	21,5	22,6	24,4	27,6
7	19,7	21,5	22,6	24,4	27,6
8	21,6	23	24,2	26,9	29,7
10	24,8	27,2	28,7	31,1	34,4
12	25,5	28	29,5	32	35,5
14	27,4	29,3	30,9	33,5	38,6
16	28,8	30,7	32,4	35,3	40,6
20	31,5	33,8	35,7	40,2	45
24	34,8	38,7	40,8	44,7	50,2

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	120	131,8	161,7	182,6	214,3
2	229,4	254,4	279,5	340,1	388,9
3	259,7	293,4	323,4	497,8	487,1
4	300,4	339,6	375,2	468,8	581,1
5	341,3	390	454,3	541	677,3
6	382,8	458,4	517,6	614,1	822,5
7	402,4	485,3	549,2	657,3	881,5
8	462,1	536	605,2	780,2	989,1
10	557,1	693,3	781,2	942,3	1 199,7
12	609,1	758,5	860	1 047,9	1 346,8
14	715,7	833,5	948,3	1 161,9	1 683,4
16	780,5	912,8	1 040,6	1 284,8	1 857,5
20	907,7	1 246,2	1 228,9	1 704,8	2 245,1
24	1 047,1	1 415,8	1 609,7	2 012,9	2 661,9

Электрические параметры СКАБ 660КГнг(А)-HF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	45,4	74,6	83,6	97,0	111,5	141,1	151,9	165,0	208,5	228,9	253,6	277,7	326,7	379,3
0,75	47,7	78,3	87,8	101,9	117,1	148,2	159,5	173,3	218,9	240,3	266,3	291,6	343,0	398,3
1,0	50,3	83,3	93,7	109,1	141,1	159,0	171,3	186,3	235,5	260,3	287,1	314,8	370,8	461,7
1,5	54,7	91,7	103,7	136,5	156,7	176,9	190,9	218,0	264,5	291,4	321,9	353,4	447,1	519,1
2,5	61,9	120,7	135,2	157,1	180,9	215,0	231,9	254,1	307,0	338,9	375,0	442,9	521,5	627,6
