Кабель СКАБ 660КГнг(А)-HF-ХЛл ф

Производитель: НПП «Спецкабель»
Код товара: 1661
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660КГнг(А)-HF-ХЛ NxSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Функция кабеля СКАБ 660КГнг(А)-HF-ХЛл ф

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно задействовать Кабель СКАБ 660КГнг(А)-HF-ХЛл ф:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –30 до +50
    * DH — наружный размер кабеля

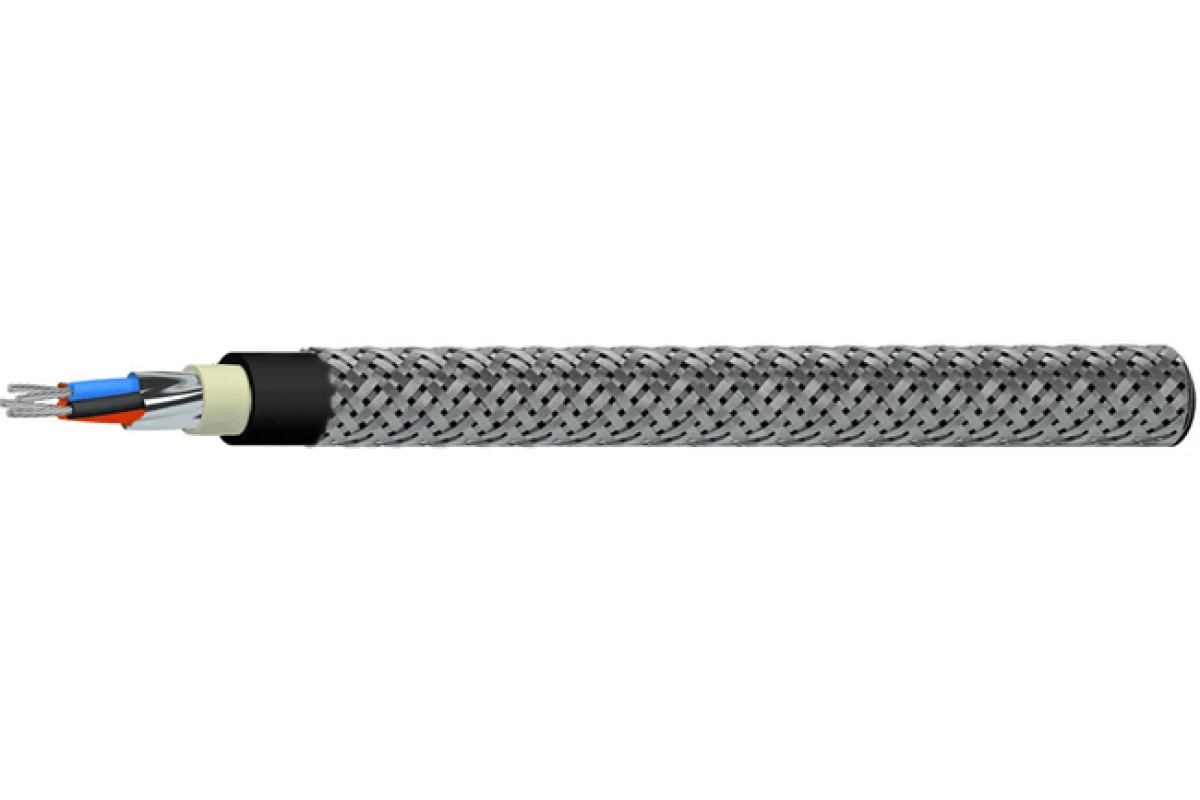

    Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛл ф:


    Количество жил: 4-37
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Общий экран: из алюмолавсановой ленты

    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок сохранения свойств Кабель СКАБ 660КГнг(А)-HF-ХЛл ф:

    кабелей СКАБ 660КГнг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    412,813,313,714,515,5
    513,51414,515,316,5
    614,214,815,316,217,5
    714,214,815,316,217,5
    814,815,516,117,118,5
    1016,517,31819,221,4
    1216,817,718,419,721,9
    1417,418,319,120,922,8
    1918,820,321,222,724,8
    2421,622,823,926,228,7
    2721,923,224,326,629,2
    3022,523,82527,430,1
    3723,925,327,129,232,1

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    4214,7235,8256,2295,9353,6
    5237,6265,2290,5332,9403,1
    6260,6291,7320,8372,1456,5
    7272,3304,7336,8393,9488,1
    8294,1330,9366,2434,3538,9
    10346,1392,5437,1516,2669,4
    12371,3426476,4568,7740,9
    14403,2461,5520,5649,9822
    19478,1555,8652,6792,11 022,2
    24593,8693,2786,2989,61 277,5
    27629,1741844,21 0631 383,6
    30672790,9904,21 145,21 496,8
    37768,9909,91 073,41 335,61 763,3

    Электрические параметры СКАБ 660КГнг(А)-HF-ХЛл ф

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    24,8

    18,2

    12,2

    7,56

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    100

    100

    100

    100

    Рабочее переменное (постоянное) напряжение, не более, В

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число жил

    4

    5

    6

    7

    8

    10

    12

    14

    19

    24

    27

    30

    37

    0,5

    58,3

    65,9

    73,5

    78,8

    85,2

    101,5

    111,5

    122,8

    150,2

    198,8

    213,1

    229,0

    266,7

    0,75

    61,2

    69,2

    77,2

    82,7

    89,5

    106,6

    117,1

    128,9

    157,7

    208,7

    223,8

    240,5

    280,0

    1,0

    65,0

    73,7

    82,4

    88,4

    95,8

    114,4

    125,9

    138,8

    186,0

    225,2

    241,8

    260,1

    313,7

    1,5

    71,4

    81,2

    91,0

    98,0

    106,3

    127,4

    140,5

    170,8

    208,3

    262,8

    282,0

    303,2

    354,7

    2,5

    80,9

    92,5

    104,0

    112,3

    122,1

    163,0

    179,0

    197,2

    241,6

    306,7

    329,5

    354,6

    414,0


    ТУ 16.К99-061-2013
