Кабель СКАБ 660КГнг(А)-HF-ХЛл ф

СКАБ 660КГнг(А)-HF-ХЛ Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Функциональность кабеля СКАБ 660КГнг(А)-HF-ХЛл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 660КГнг(А)-HF-ХЛл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

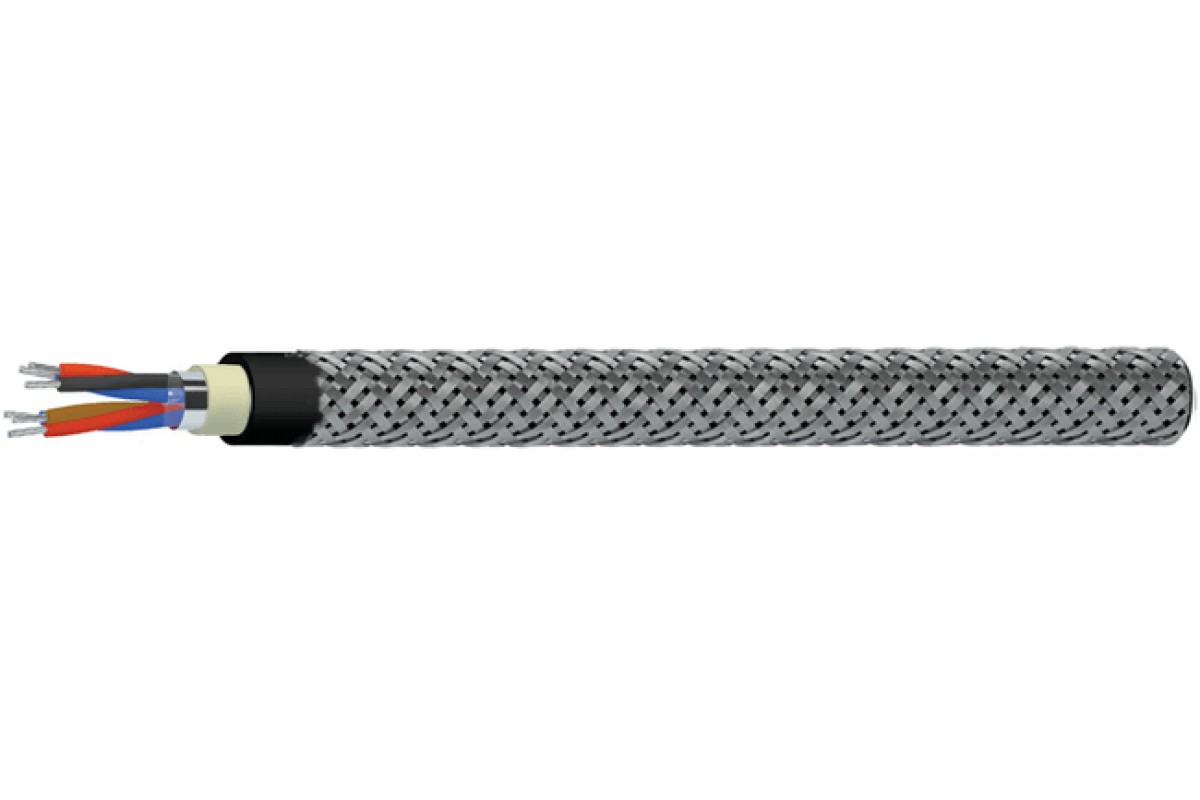

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛл ф:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Время гарантии Кабель СКАБ 660КГнг(А)-HF-ХЛл ф:

кабелей СКАБ 660КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	12,2	12,6	13	13,7	14,6
2	17,1	18	18,8	20,6	22,4
3	17,9	18,9	19,7	21,6	23,5
4	19,2	20,8	21,7	23,2	25,4
5	21,1	22,3	23,4	25,1	28
6	22,6	23,9	25,1	27,5	30,2
7	22,6	23,9	25,1	27,5	30,2
8	24,1	26,1	27,3	29,5	32,4
10	28	29,8	31,4	34	39
12	28,8	30,6	32,3	34,9	40,1
14	30,1	32	33,8	37,1	42
16	31,5	33,6	35,4	39,9	44,1
20	34,5	38,3	40,3	43,7	49
24	39,3	42	44,4	48,7	54,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	194,5	210,2	227,2	256,1	305,1
2	318,9	354,6	387	467,8	564,4
3	360	408	449,6	549	679
4	416,6	494,3	549	648	809,6
5	493,8	563,6	630,6	750,3	975,4
6	549,9	633,8	712,3	881,7	1 117,1
7	581	672,2	759,7	946,5	1 211,2
8	639,9	770,3	865,8	1 054,6	1 349,2
10	798,7	927,3	1 051,6	1 277,3	1 826,2
12	871,1	1 021,7	1 162,3	1 430,3	2 042,4
14	957,4	1 129,6	1 291,7	1 625,9	2 283,7
16	1 048,5	1 240,3	1 420,8	1 944,8	2 525,9
20	1 227,1	1 634,1	1 865,7	2 298,5	3 065,9
24	1 595,5	1 882,1	2 162,9	2 731,5	3 579,4

Электрические параметры СКАБ 660КГнг(А)-HF-ХЛл ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
