Кабель СКАБ 660КГнг(А)-HF-ХЛ о

СКАБ 660КГнг(А)-HF-ХЛ Nx3эxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Эксплуатационная функция кабеля СКАБ 660КГнг(А)-HF-ХЛ о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено эксплуатировать Кабель СКАБ 660КГнг(А)-HF-ХЛ о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

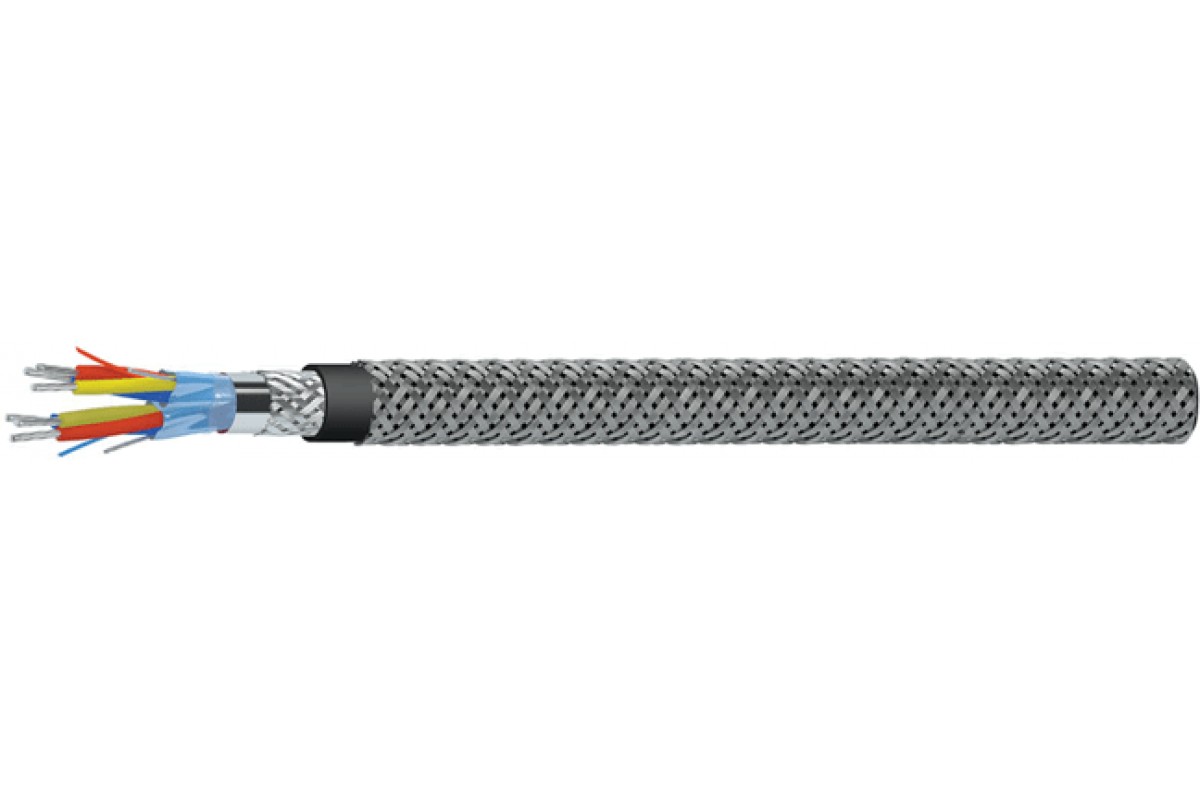

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛ о:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Срок службы по гарантии Кабель СКАБ 660КГнг(А)-HF-ХЛ о:

кабелей СКАБ 660КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,9	18,8	19,6	21,4	23,2
3	18,1	19,1	19,9	21,8	23,8
4	19,5	21,1	22	23,6	26,5
5	21,6	22,8	23,9	26,1	28,8
6	23,2	24,6	26,2	28,4	31,1
7	23,2	24,6	26,2	28,4	31,1
8	24,8	27	28,3	30,4	33,4
10	29,3	31,1	32,7	35,3	40,3
12	30,1	32	33,6	36,8	41,4
14	31,5	33,5	35,2	39,5	43,7
16	33,1	35,2	38,4	41,5	46
20	36,8	40,1	42,2	45,9	51,2
24	41,5	44,5	46,8	51,2	56,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	318,6	255,1	385,1	462,8	553,4
3	359,3	305,6	446,2	544,8	668,8
4	419,3	387,4	550,8	648,2	856,4
5	503,6	455,1	640,1	784,9	1 004,2
6	567,4	521,3	752,6	919	1 151,1
7	603,6	566,9	807,5	991,7	1 253,8
8	670,9	680,3	919,5	1 260,2	1 404,1
10	862,5	828,9	1 118,6	1 662,5	1 900,8
12	952,1	934,2	1 245,5	1 687,2	2 133,5
14	1 051,7	1 046,1	1 387,8	1 877,5	2 429
16	1 155,6	1 161	1 710,7	2 072,3	2 697,3
20	1 400,6	1 431,6	2 020,2	2 736	3 279,1
24	1 772,4	1 715,5	2 390,5	2 971,1	3 835,7

Электрические параметры СКАБ 660КГнг(А)-HF-ХЛ о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
