Кабель СКАБ 660КГнг(А)-HF-ХЛ фв

Производитель: НПП «Спецкабель»
Код товара: 1812
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 660КГнг(А)-HF-ХЛ Nx2эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Технологическое свойство кабеля СКАБ 660КГнг(А)-HF-ХЛ фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо применять Кабель СКАБ 660КГнг(А)-HF-ХЛ фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

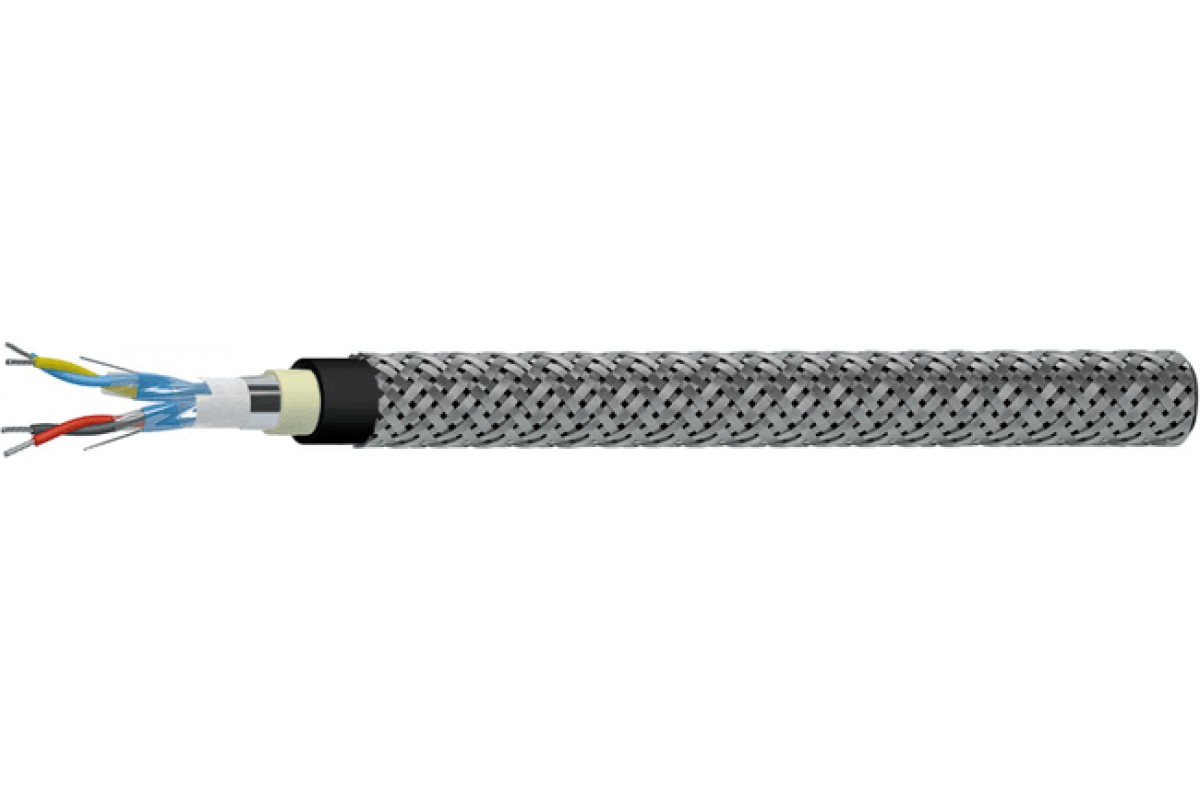

    Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛ фв:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Период гарантийного обслуживания Кабель СКАБ 660КГнг(А)-HF-ХЛ фв:

    кабелей СКАБ 660КГнг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    218,619,920,621,823,5
    318,720,120,922,224
    42021,522,423,826,4
    52223,124,126,228,5
    623,524,826,328,130,7
    723,524,826,328,130,7
    82526,928,130,132,8
    1029,130,732,234,639,3
    1229,831,63335,540,4
    1431,13334,638,642,3
    1632,634,636,840,544,4
    2035,639,241,144,349,3
    2440,643,145,249,354,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2351379,3428476,4552,8
    3381,3419,4473,4536,9634,2
    4433,6502,1543,9622,4773
    5512,6569,2620,2737,9891,2
    6570,5634,8721,8834,31 008,3
    7596,9667,6760,8885,41 079,5
    8655,6763,6840,3981,21 203,8
    10812,2915,41 0091 180,71 635,4
    12881,9996,21 106,41 305,31 806,9
    14962,81 092,91 216,71 622,42 004,4
    161 049,21 194,81 3711 776,32 202,8
    201 222,71 577,31 755,32 082,22 655,4
    241 589,21 811,42 018,82 457,33 082

    Электрические параметры СКАБ 660КГнг(А)-HF-ХЛ фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    71,7

    80,9

    94,4

    109,1

    138,8

    149,5

    162,9

    206,8

    227,3

    252,2

    276,6

    326,0

    379,2

    0,75

    75,3

    84,9

    99,1

    114,6

    145,7

    157,0

    171,0

    217,1

    238,7

    264,8

    290,4

    342,3

    398,2

    1,0

    80,37

    90,81

    106,36

    123,11

    156,44

    168,80

    184,01

    233,68

    258,68

    285,68

    313,60

    370,05

    461,78

    1,5

    88,8

    100,7

    118,4

    153,9

    174,3

    188,4

    205,7

    262,7

    289,7

    320,4

    352,2

    446,5

    519,2

    2,5

    101,38

    131,06

    153,22

    177,20

    211,43

    228,42

    250,71

    304,26

    336,28

    401,54

    440,67

    519,80

    626,57


    ТУ 16.К99-061-2013
