Кабель СКАБ 660КГнг(А)-FRLSл в

СКАБ 660КГнг(А)-FRLS Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Операционное применение кабеля СКАБ 660КГнг(А)-FRLSл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 660КГнг(А)-FRLSл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

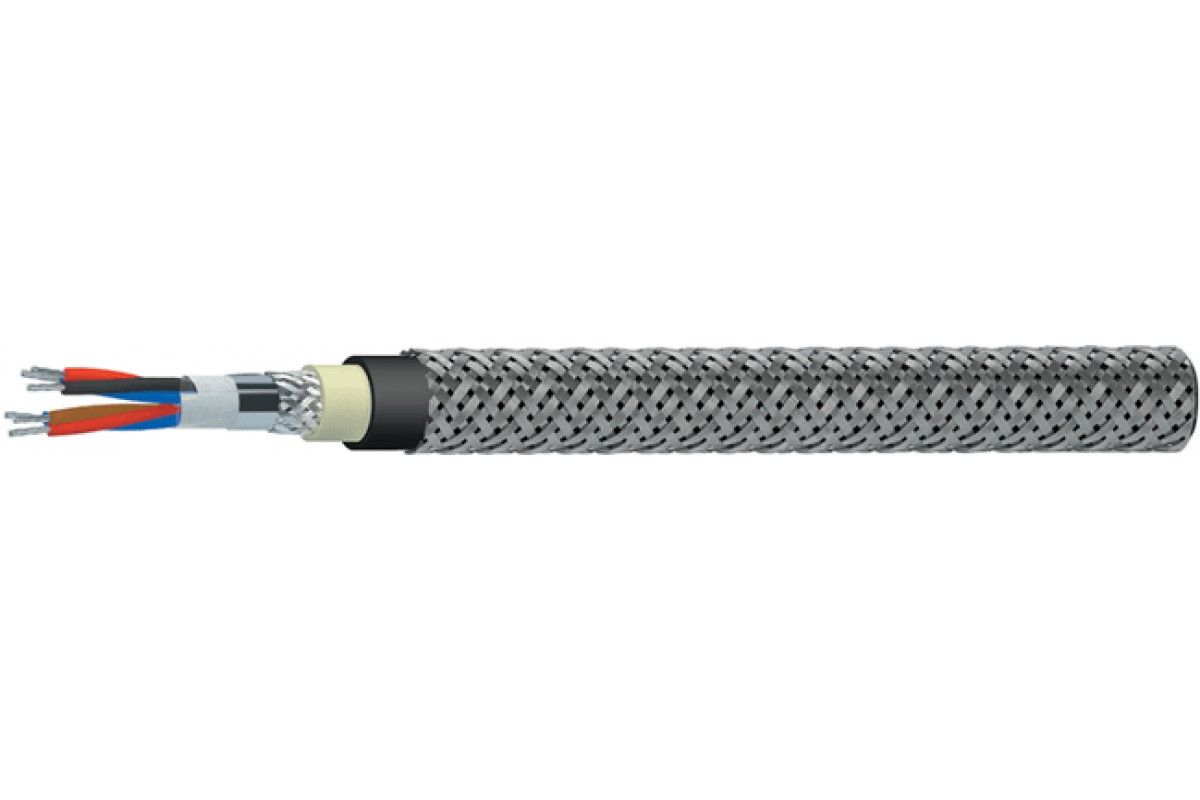

Конструкция Кабель СКАБ 660КГнг(А)-FRLSл в:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок технической исправности Кабель СКАБ 660КГнг(А)-FRLSл в:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	14,8	15,2	15,6	16,2	17,1
2	22,1	23	23,8	25,1	27,4
3	22,4	23,4	24,2	26,1	28,1
4	24,1	25,1	26,6	28,1	30,5
5	26,4	27,6	28,8	30,6	33
6	28,2	29,8	31	32,9	36,1
7	28,2	29,8	31	32,9	36,1
8	30,3	31,8	33,1	35,2	39,6
10	34,7	37	39,4	42	45,9
12	35,6	38,9	40,5	43,2	47,2
14	38,6	40,6	42,3	45,5	49,9
16	40,5	42,6	44,4	48,2	52,4
20	44,2	46,9	49,4	52,8	57,6
24	49,3	52	54,4	58,7	64,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	276,7	298,1	316,9	350,4	400,5
2	495,4	538,8	576,5	643,3	777,2
3	542,9	599,7	648,5	762,6	900,6
4	621,3	689	776,9	890,8	1 089,9
5	730,2	812,6	911,7	1 044,8	1 259,5
6	818,9	936,7	1 023,3	1 180,8	1 475,6
7	857,2	984,9	1 079,3	1 256,8	1 582,3
8	964	1 085,2	1 194,6	1 394,8	1 897,7
10	1 156,7	1 339	1 620,2	1 875,4	2 351
12	1 253,5	1 604,9	1 766,5	2 070	2 596,3
14	1 558,2	1 751,3	1 937,2	2 337	2 927,1
16	1 681,1	1 905,5	2 111,5	2 596,5	3 219,9
20	1 950,4	2 273,4	2 577	3 058	3 822,4
24	2 337,4	2 671,3	2 975,3	3 611,3	4 520,4

Электрические параметры СКАБ 660КГнг(А)-FRLSл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	62,2	107,2	140,2	165,6	192,8	229,5	250,3	275,9	335,2	375,0	418,7	491,8	585,0	685,9
0,75	65,3	112,6	147,2	173,9	202,4	241,0	262,8	289,7	352,0	393,7	439,6	516,4	614,3	720,2
1,0	68,7	135,0	156,1	184,9	215,5	256,7	280,3	309,2	376,0	421,2	500,3	552,7	658,2	791,8
1,5	74,4	147,2	171,0	203,2	247,8	284,3	310,8	341,6	445,5	497,3	554,5	613,1	733,4	879,9
2,5	82,9	165,5	193,3	241,0	283,0	323,6	354,5	390,2	508,7	569,1	635,6	705,7	864,2	1012,1

ТУ 16.К99-061-2013
