СКАБ 660КГнг(А)-FRLS Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Техническое применение кабеля СКАБ 660КГнг(А)-FRLS в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 660КГнг(А)-FRLS в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

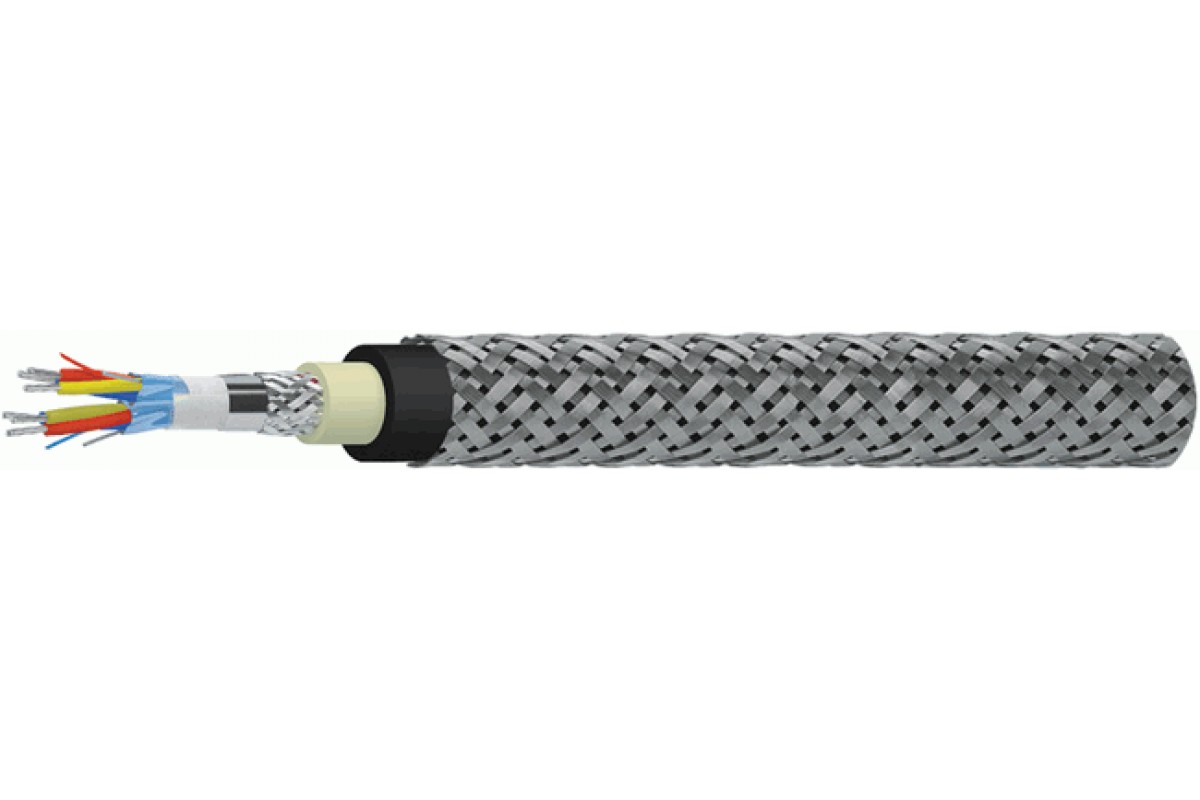

Конструкция Кабель СКАБ 660КГнг(А)-FRLS в:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок сохранения характеристик Кабель СКАБ 660КГнг(А)-FRLS в:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	23	23,9	24,7	26,5	28,3
3	23,4	24,4	25,2	27,1	29,3
4	25,1	26,7	27,7	29,4	31,6
5	27,6	29	30,1	31,8	34,2
6	29,8	31,2	32,3	34,3	38,4
7	29,8	31,2	32,3	34,3	38,4
8	31,8	33,3	34,6	38,1	41,1
10	37	39,7	41,2	43,8	48,2
12	38,9	40,8	42,4	45,3	49,6
14	40,6	42,6	44,3	47,9	51,9
16	42,6	45	46,8	50,3	54,6
20	46,9	49,7	51,8	55,2	60,7
24	52	54,7	57,1	61,6	67

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	532,6	576	611,4	710,4	817,3
3	588,7	647,7	693,7	811,1	977,5
4	678,8	774,2	834,4	976,6	1 155
5	799,2	908,5	979,4	1 119,4	1 341,4
6	918,9	1 018,4	1 107,1	1 271,1	1 706,7
7	964,6	1 074,6	1 173,1	1 354,2	1 822,8
8	1 060,4	1 185,2	1 294,5	1 675,8	2 017,3
10	1 316,5	1 611,6	1 752,7	2 022,1	2 546,5
12	1 571,8	1 755,3	1 916,3	2 266,8	2 828,7
14	1 717,6	1 938,9	2 111,4	2 551,3	3 133,5
16	1 866,7	2 151,3	2 354,9	2 804	3 454
20	2 222,7	2 564,5	2 815,9	3 299	4 197,3
24	2 608,7	2 956,8	3 257,7	3 938,2	4 883,2

Электрические параметры СКАБ 660КГнг(А)-FRLS в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	104,4	122,8	162,8	190,1	217,4	247,8	273,6	333,5	373,4	417,3	490,7	584,5	684,2
0,75	109,6	128,9	170,9	199,6	228,3	260,2	287,3	350,2	392,1	438,2	515,2	613,7	718,4
1,0	131,8	152,9	181,9	212,7	254,1	279,1	306,8	374,2	419,5	498,9	551,5	657,6	770,3
1,5	144,0	167,8	200,2	244,9	281,7	308,3	339,2	443,6	495,6	553,0	612,0	730,8	880,1
2,5	162,3	190,1	237,9	255,3	321,0	352,0	387,9	506,8	567,4	634,2	702,6	863,6	1012,3

ТУ 16.К99-061-2013
