Кабель СКАБ 660КГнг(А)-FRHF-ХЛл фов

СКАБ 660КГнг(А)-FRHF-ХЛ NxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Функциональное свойство кабеля СКАБ 660КГнг(А)-FRHF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо использовать Кабель СКАБ 660КГнг(А)-FRHF-ХЛл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

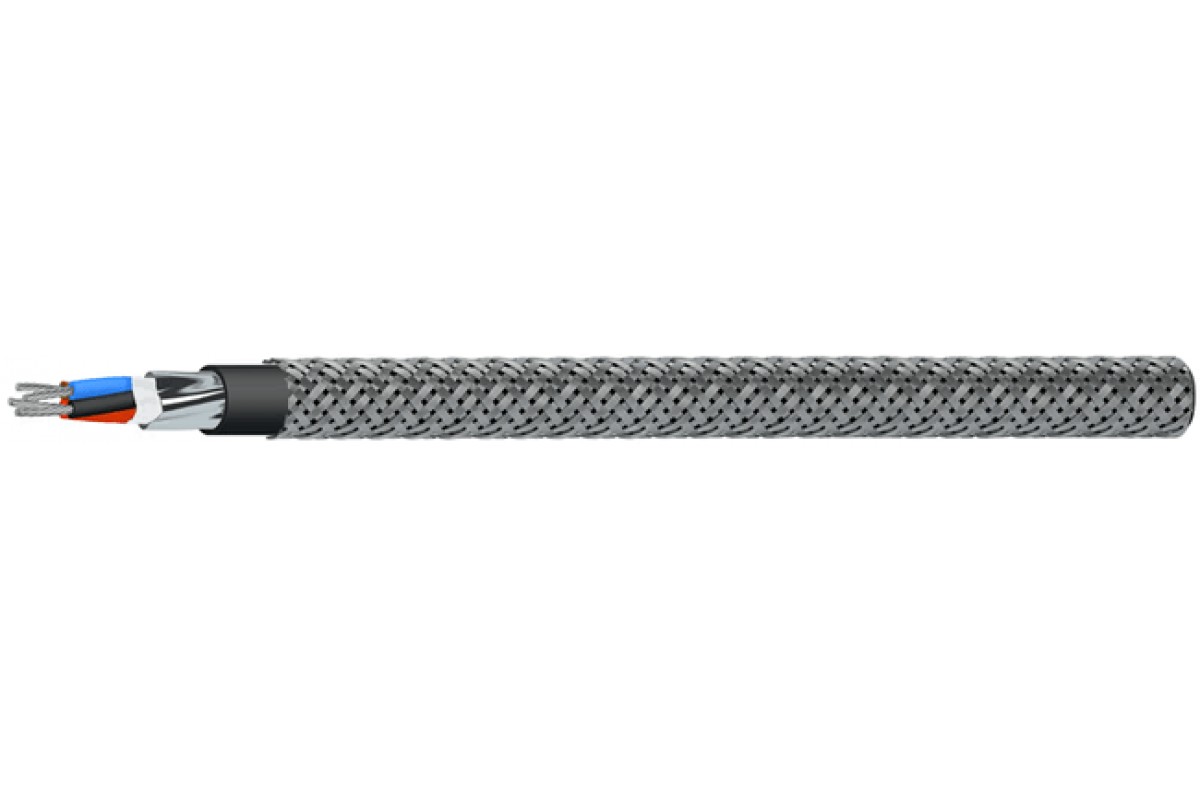

Конструкция Кабель СКАБ 660КГнг(А)-FRHF-ХЛл фов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный интервал Кабель СКАБ 660КГнг(А)-FRHF-ХЛл фов:

кабелей СКАБ 660КГнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,8	13,3	13,8	14,5	15,5
5	13,7	14,2	14,7	15,5	16,7
6	14,6	15,2	15,7	16,6	17,9
7	14,6	15,2	15,7	16,6	17,9
8	15,4	16,1	16,7	17,7	19,1
10	17,5	18,3	19	20,7	22,4
12	17,9	18,8	19,5	21,2	23
14	18,6	19,6	20,9	22,2	24
19	20,9	21,9	22,8	24,3	26,9
24	23,8	25	26,6	28,4	30,9
27	24,2	25,5	27,1	28,9	31,5
30	24,9	26,8	27,9	29,9	32,6
37	27,2	28,6	29,9	32	34,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	200,8	222,5	242,6	278,9	335,3
5	228,7	251,9	277	320,6	386,5
6	255,5	285	311,6	362,4	441,9
7	269,4	302,4	332,2	389,3	479,3
8	295	332,1	366,9	431,5	535,2
10	352,1	399,1	441,5	543,6	673,1
12	384,9	440,5	489,8	604	757,2
14	425	485,6	565	673,4	847,2
19	541	622,3	697,9	841,4	1 099,8
24	654,7	753,1	877,3	1 058,5	1 351,5
27	701,8	813,8	948,5	1 146,5	1 475,4
30	756,2	904,7	1 025,2	1 244,4	1 603,4
37	905,3	1 053,2	1 200,3	1 467,8	1 906,4

Электрические параметры СКАБ 660КГнг(А)-FRHF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	71,5	81,5	91,6	98,8	107,4	129,0	157,2	173,1	211,9	267,5	287,5	310,9	362,8
0,75	75,1	85,6	96,2	103,7	112,8	135,4	165,1	181,8	222,5	280,9	301,9	326,4	380,9
1,0	79,2	90,6	101,9	110,1	119,8	159,6	175,6	193,6	237,4	299,9	324,0	348,9	407,8
1,5	86,2	98,8	111,4	120,6	131,5	175,1	193,0	213,2	272,4	333,0	358,6	386,6	452,6
2,5	96,5	111,1	125,7	136,4	164,7	198,3	219,2	252,6	312,2	380,6	410,4	443,0	549,8

ТУ 16.К99-061-2013
