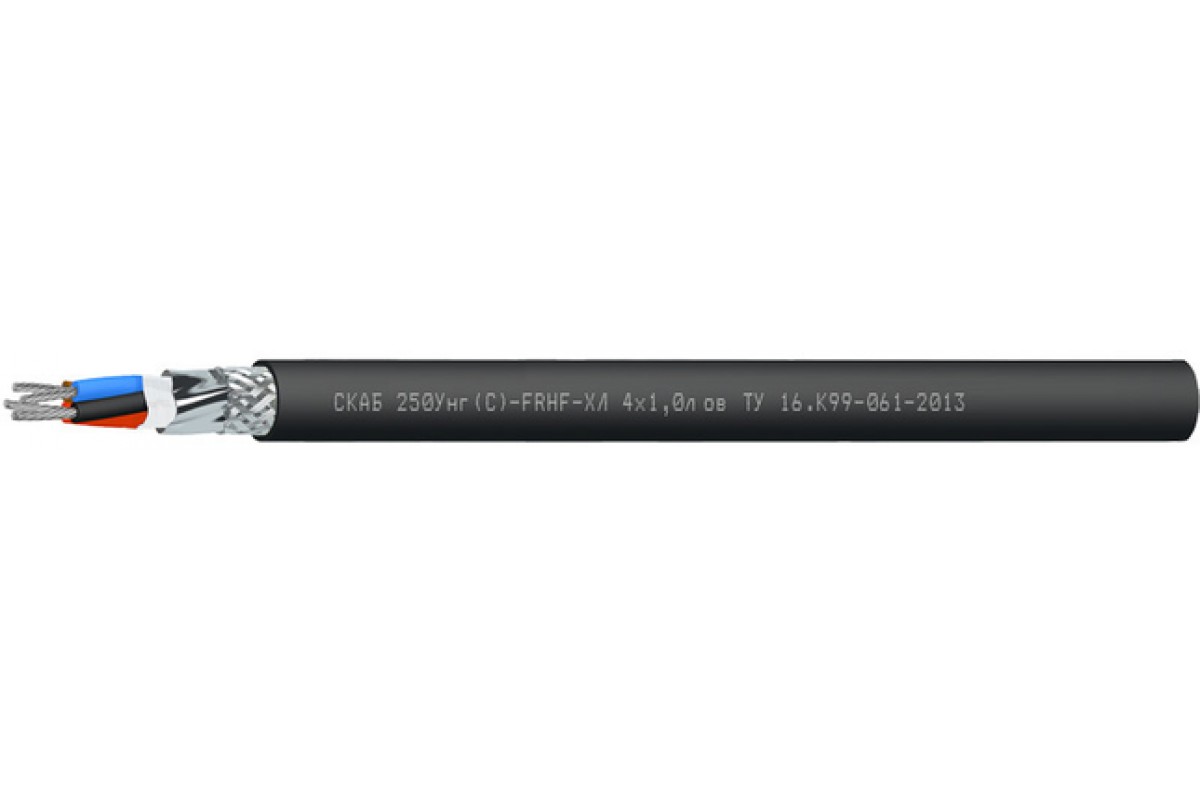

Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов

СКАБ 250Унг(С)-FRHF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Целевое использование кабеля СКАБ 250Унг(С)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Возможно применять Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийный период использования Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10,7	11,2	11,7	12,4	13,4
5	12	12,6	13	13,8	15
6	12,1	12,7	13,2	14,1	15,4
7	12,1	12,7	13,2	14,1	15,4
8	12,8	13,5	14,1	15	16,4
10	14,4	15,2	15,9	17,1	19,3
12	14,7	15,6	16,3	17,6	19,8
14	15,3	16,2	17	18,4	20,7
19	16,7	17,7	18,6	20,6	22,7
24	19,5	20,7	21,8	23,6	26,9
27	19,8	21,1	22,2	24,1	27,4
30	20,4	21,8	22,9	25,6	28,3
37	21,8	23,2	25	27,3	30,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	124,6	142,7	159,2	190,7	241,1
5	151,3	173,6	193,9	232,7	295,1
6	160,1	185,1	208,8	254,5	326,7
7	170,2	198,3	225	276,5	359,5
8	187,3	220,1	250,9	308,2	402,2
10	225,4	265,2	303,3	375,5	509,4
12	249,2	296,1	341,1	423,7	578,4
14	275,6	329,5	380,2	476,5	654,1
19	340,8	410,6	478	623,6	836,5
24	433,6	522,6	607,5	770,4	1 082
27	467,7	566,7	660,8	841,4	1 184,4
30	505,2	613,8	718	959,4	1 292,3
37	591,5	722,6	873,5	1 136,9	1 542,6

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
