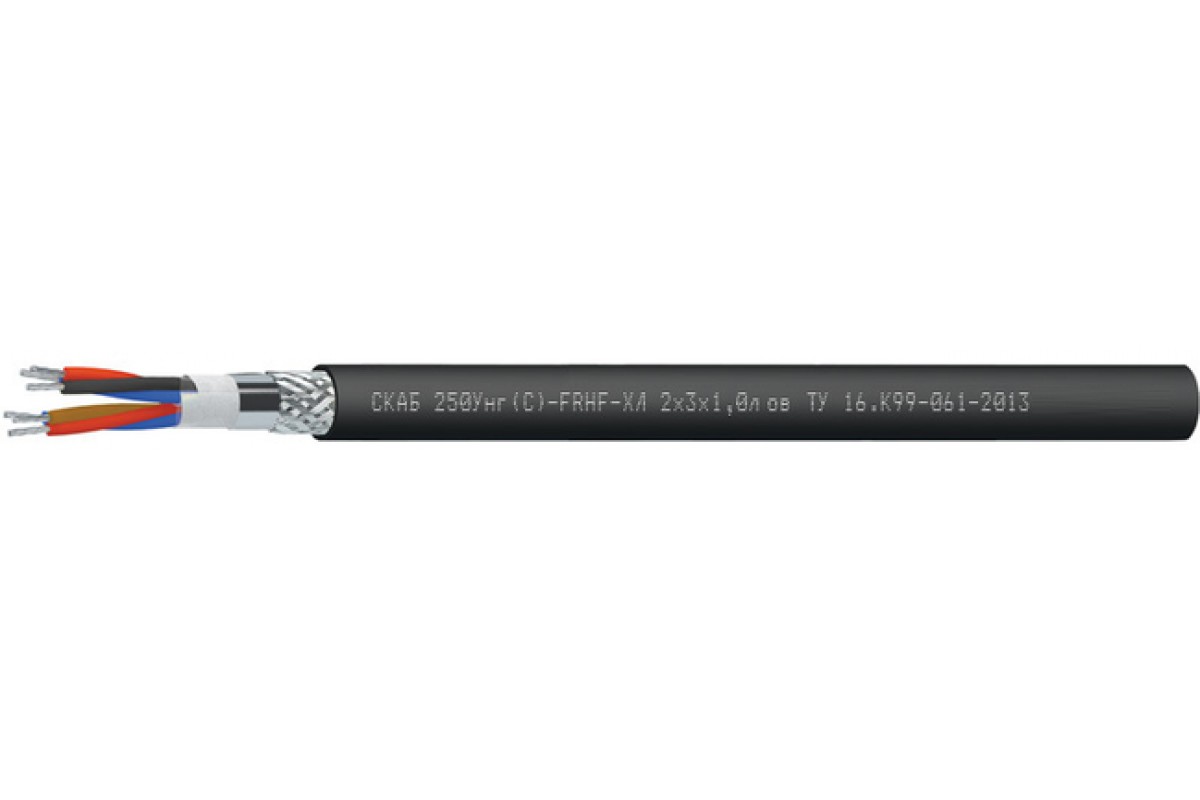

Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов

Name: СКАБ 250Унг(С)-FRHF-ХЛл ов
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1540

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 250Унг(С)-FRHF-ХЛ Nx3xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Технологическое назначение кабеля СКАБ 250Унг(С)-FRHF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Возможно задействовать Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов:

Количество троек: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийный период функционирования Кабель СКАБ 250Унг(С)-FRHF-ХЛл ов:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	10,1	10,6	11	11,6	12,5
2	15,7	16,6	17,3	18,6	20,9
3	15,8	16,8	17,6	19,5	21,4
4	17,1	18,2	19,6	21,2	23,3
5	18,5	20,2	21,3	23	26,2
6	20,5	21,9	23	25,7	28,4
7	20,5	21,9	23	25,7	28,4
8	22	23,5	25,5	27,6	30,6
10	26,2	28	29,5	32,1	36,2
12	26,9	28,8	30,4	33,1	37,3
14	28,2	30,2	31,9	35,2	39,2
16	29,6	31,8	33,6	37,1	41,6
20	32,6	35,5	37,6	41,2	46,5
24	36,6	39,3	41,9	46,2	51,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	105,9	120	133,2	157,5	196,4
2	194,2	222,2	247,9	296,4	392,9
3	224,8	262,4	297,6	381,9	492,6
4	266,6	314,7	377,5	465	607
5	310,6	386,6	443,4	549,5	768,2
6	373	444,3	509,7	680,4	890,4
7	401,1	481,4	555,6	743,4	982,5
8	446,5	536,6	665,9	830,3	1 105,6
10	587,8	703,8	812,3	1 019,2	1 390,8
12	652,8	787,4	914,5	1 156,7	1 593,4
14	729	880,1	1 026,9	1 339,9	1 803,1
16	802,4	977,7	1 143,2	1 494,4	2 059,5
20	955	1 201,9	1 409,7	1 842	2 536,9
24	1 149,3	1 404,1	1 691,2	2 204,2	2 993

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0
