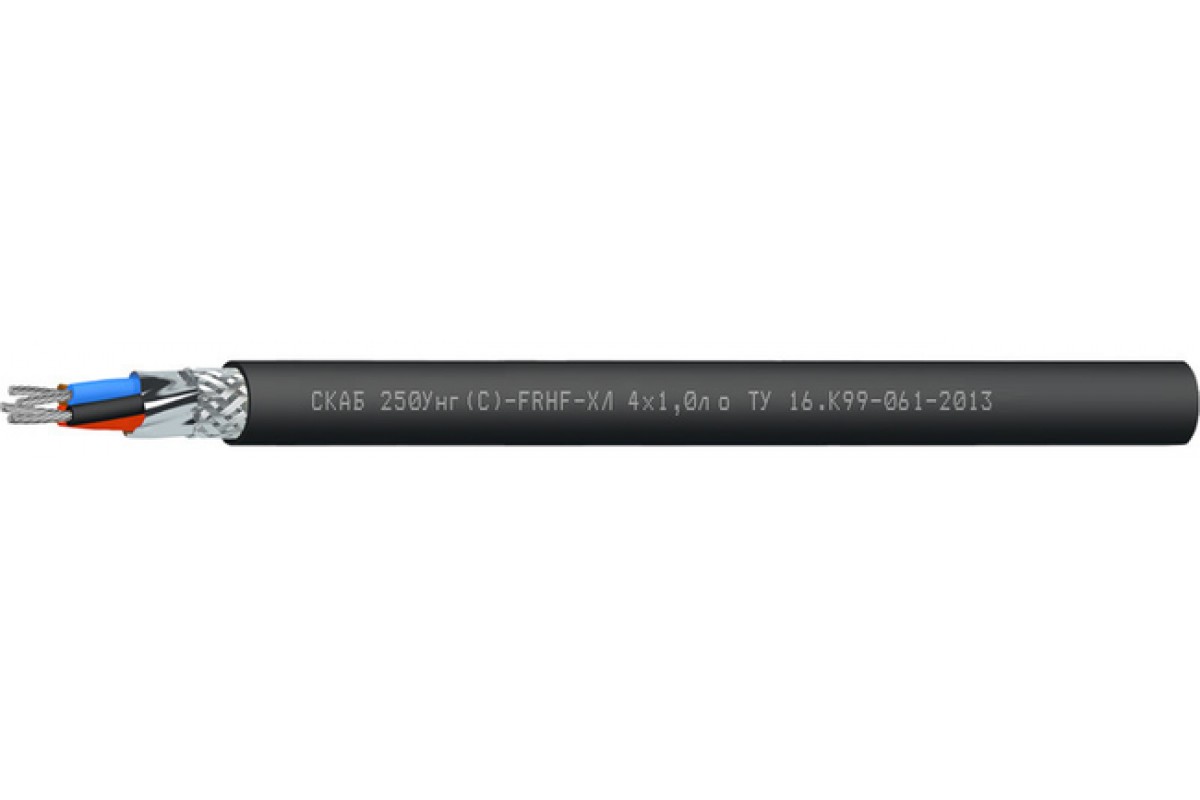

Кабель СКАБ 250Унг(С)-FRHF-ХЛл о

СКАБ 250Унг(С)-FRHF-ХЛ NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Цель кабеля СКАБ 250Унг(С)-FRHF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Можно использовать Кабель СКАБ 250Унг(С)-FRHF-ХЛл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛл о:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийный период использования Кабель СКАБ 250Унг(С)-FRHF-ХЛл о:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10,1	10,6	11,1	11,8	12,8
5	10,8	11,4	11,8	12,6	13,8
6	11,5	12,1	12,6	13,5	14,8
7	11,5	12,1	12,6	13,5	14,8
8	12,2	12,9	13,5	14,4	15,8
10	13,8	14,6	15,3	16,5	18,2
12	14,1	15	15,7	17	19,2
14	14,7	15,6	16,4	17,8	20,1
19	16,1	17,1	18	20	22,1
24	18,4	20,1	21,2	23	26,3
27	19,2	20,5	21,6	23,5	26,8
30	19,8	21,2	22,3	25	27,7
37	21,2	22,6	23,9	26,7	29,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	112,6	130	146,4	177,1	226,3
5	129,2	150,4	170,6	207,4	268,4
6	146,1	171,4	194,8	238,6	310,2
7	156,2	184,6	211	260,6	342,1
8	173,4	204,6	235,1	292,2	384,1
10	209,7	248,3	285,8	357	471,7
12	233	278,2	322,6	405,6	558
14	258,6	311,7	362,5	457,5	631,1
19	322,7	391,4	458,7	602,3	813
24	396,1	499,7	584,9	744	1 052,4
27	447,2	543	637,9	816,5	1 155,3
30	484,1	590,4	694,2	932,7	1 261,4
37	568,9	698,5	824,5	1 108,7	1 510

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
