Кабель СКАБ 250Унг(С)-FRHF-ХЛл фо

Name: СКАБ 250Унг(С)-FRHF-ХЛл фо
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1984

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 250Унг(С)-FRHF-ХЛ NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Оперативная роль кабеля СКАБ 250Унг(С)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Разрешено задействовать Кабель СКАБ 250Унг(С)-FRHF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

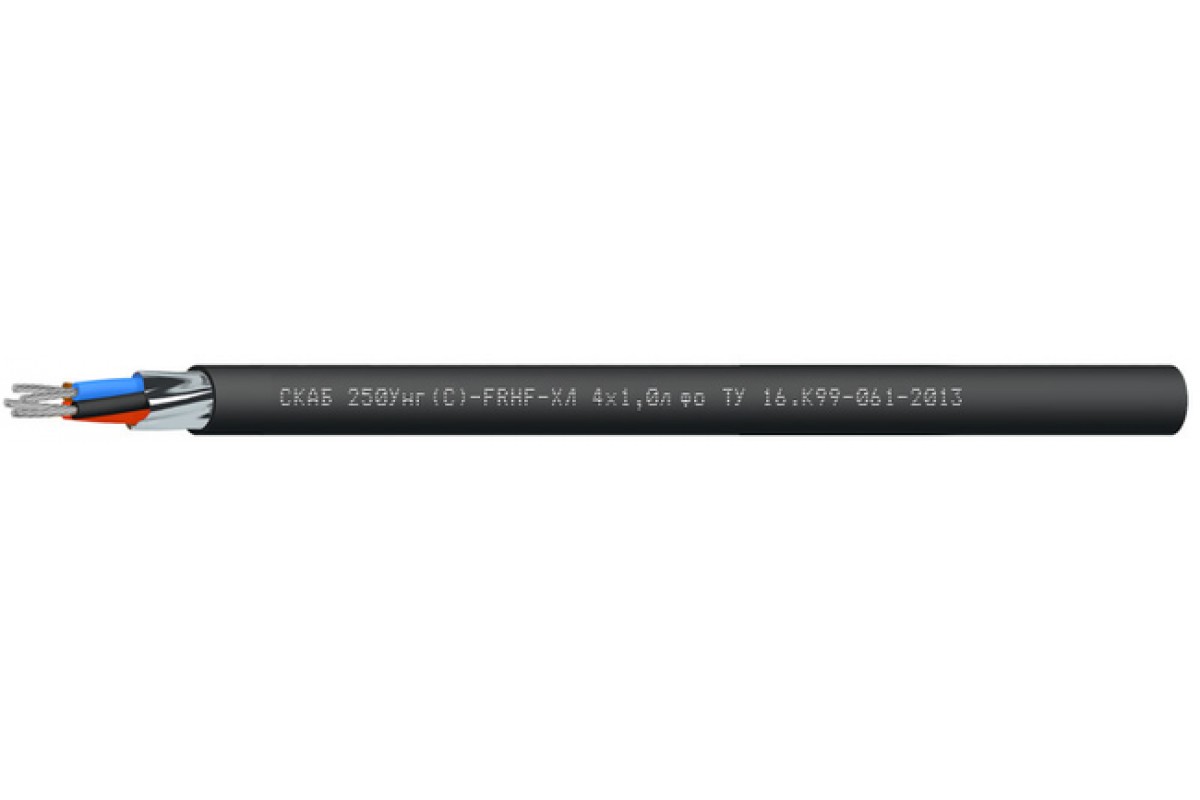

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийный срок работоспособности Кабель СКАБ 250Унг(С)-FRHF-ХЛл фо:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	8,7	9,9	10,4	11,1	12,1
5	10,1	10,7	11,2	12	13,1
6	10,8	11,4	12	12,9	14,1
7	10,8	11,4	12	12,9	14,1
8	11,5	12,2	12,8	13,8	15,2
10	13,1	13,9	14,7	15,9	17,5
12	13,4	14,3	15,1	16,3	18,1
14	14	15	15,8	17,1	19,4
19	15,4	16,5	17,4	19,4	21,5
24	17,7	19,5	20,5	22,3	25,4
27	18	19,8	20,9	22,8	25,9
30	18,6	20,5	21,6	23,6	26,8
37	20,5	22	23,2	25,8	28,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	84,4	112,1	127,4	156,1	203
5	111	130,6	149,3	184,5	242,2
6	126,2	149,3	171,4	213,1	281,6
7	136,3	162,4	187,6	235,2	313,5
8	151,4	181,1	209,7	263,8	352,9
10	183,4	220,4	256	323,3	434,3
12	206,1	249,5	291,3	370,6	501,8
14	230,7	280,6	328,8	420,4	589,2
19	291	357,2	421,3	560,4	765,2
24	358,3	458,5	540,1	695,3	975,4
27	391,1	501,1	592	765,1	1 075,8
30	425,7	545,9	646,3	837,6	1 179,6
37	524,2	650,2	772,7	1 029,2	1 421,3

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3
