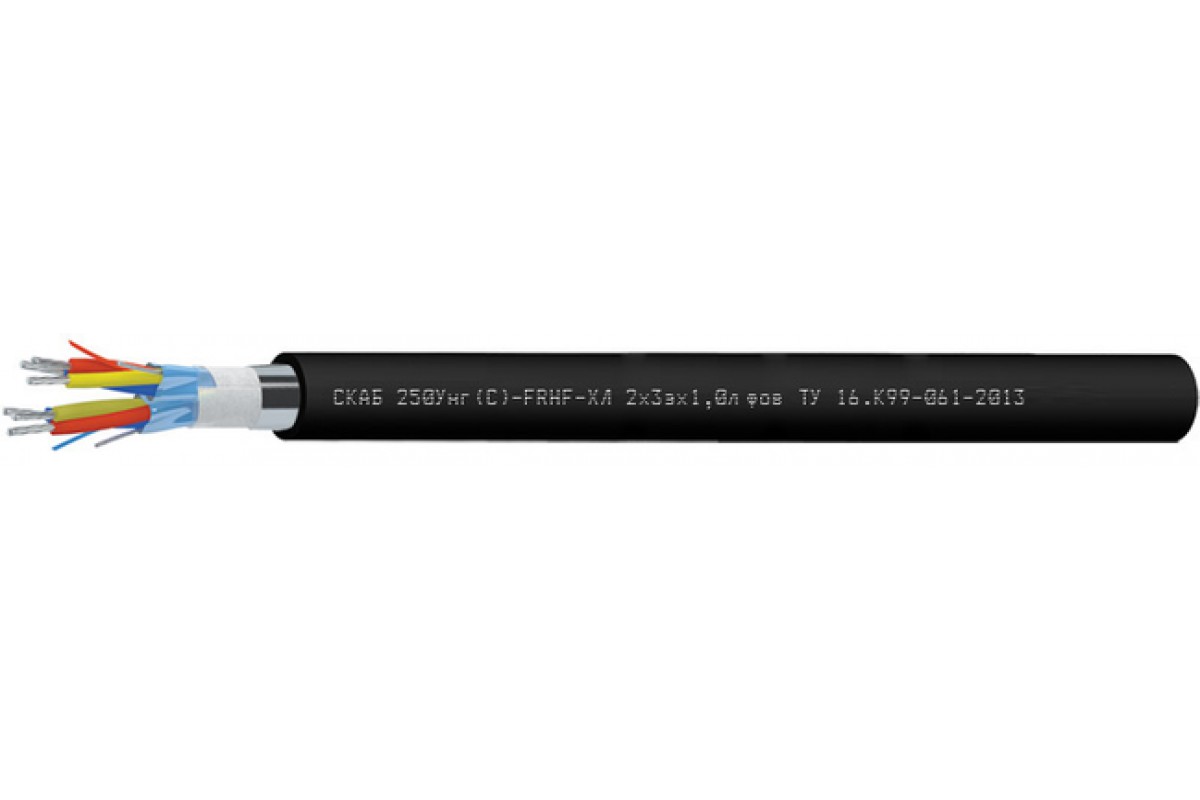

Кабель СКАБ 250Унг(С)-FRHF-ХЛ фов

СКАБ 250Унг(С)-FRHF-ХЛ Nx3эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Оперативная роль кабеля СКАБ 250Унг(С)-FRHF-ХЛ фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Можно применять Кабель СКАБ 250Унг(С)-FRHF-ХЛ фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛ фов:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийный срок применения Кабель СКАБ 250Унг(С)-FRHF-ХЛ фов:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	15,9	16,8	17,6	19,4	21,2
3	16,1	17,1	17,9	19,8	21,7
4	17,5	18,6	20	21,6	23,8
5	19,6	20,8	21,8	23,6	26,5
6	21,2	22,5	23,7	26,1	28,8
7	21,2	22,5	23,7	26,1	28,8
8	22,8	24,8	26,1	28,2	31,2
10	27,1	28,9	30,4	33	36,6
12	27,9	29,8	31,4	34	37,8
14	29,3	31,3	33	36,3	39,8
16	30,9	33	35,3	38,3	42,6
20	34,1	37	39	42,5	47,7
24	38,4	41,1	43,4	47,8	53,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	183,4	209,5	234,2	297,1	373,1
3	222,3	258,2	292,6	374,4	481,5
4	269,1	315,4	377,3	462,1	601,1
5	334,5	392,3	447,6	551,8	746,4
6	384,7	453	518,5	665,2	871
7	419,8	497,3	571,9	736,2	971,7
8	469,9	579,9	665,9	828,4	1 096,3
10	599,4	710,6	817,6	1 019,9	1 353,6
12	677,8	808,2	934	1 172,5	1 566,9
14	762,3	912,4	1 057,5	1 365,5	1 789
16	848,5	1 018,5	1 214,5	1 529,8	2 051,9
20	1 021,9	1 264,9	1 470,1	1 860,1	2 549,9
24	1 235,3	1 488	1 732,7	2 241,1	3 018,6

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛ фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	67,9	79,0	94,1	110,1	143,5	156,3	171,4	231,4	257,7	285,8	314,8	373,2	469,5
0,75	71,3	82,9	98,8	115,6	150,7	164,1	180,0	243,0	270,6	300,1	330,5	391,9	493,0
1,0	76,4	89,1	106,4	142,5	162,4	177,1	194,3	263,5	292,2	324,4	357,6	457,6	533,6
1,5	84,9	99,5	136,7	159,3	181,9	220,9	241,7	295,4	328,2	365,0	402,8	515,1	603,4
2,5	115,2	133,0	157,9	206,8	236,8	257,3	281,9	343,3	415,2	460,5	507,1	603,3	751,7

ТУ 16.К99-061-2013
