Кабель СКАБ 250нг(А)-LSл о

Name: СКАБ 250нг(А)-LSл о
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 1322

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 250нг(А)-LS Nx3xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Целевое использование кабеля СКАБ 250нг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Допустимо использовать Кабель СКАБ 250нг(А)-LSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –30 до +50
* D_H — наружный размер кабеля

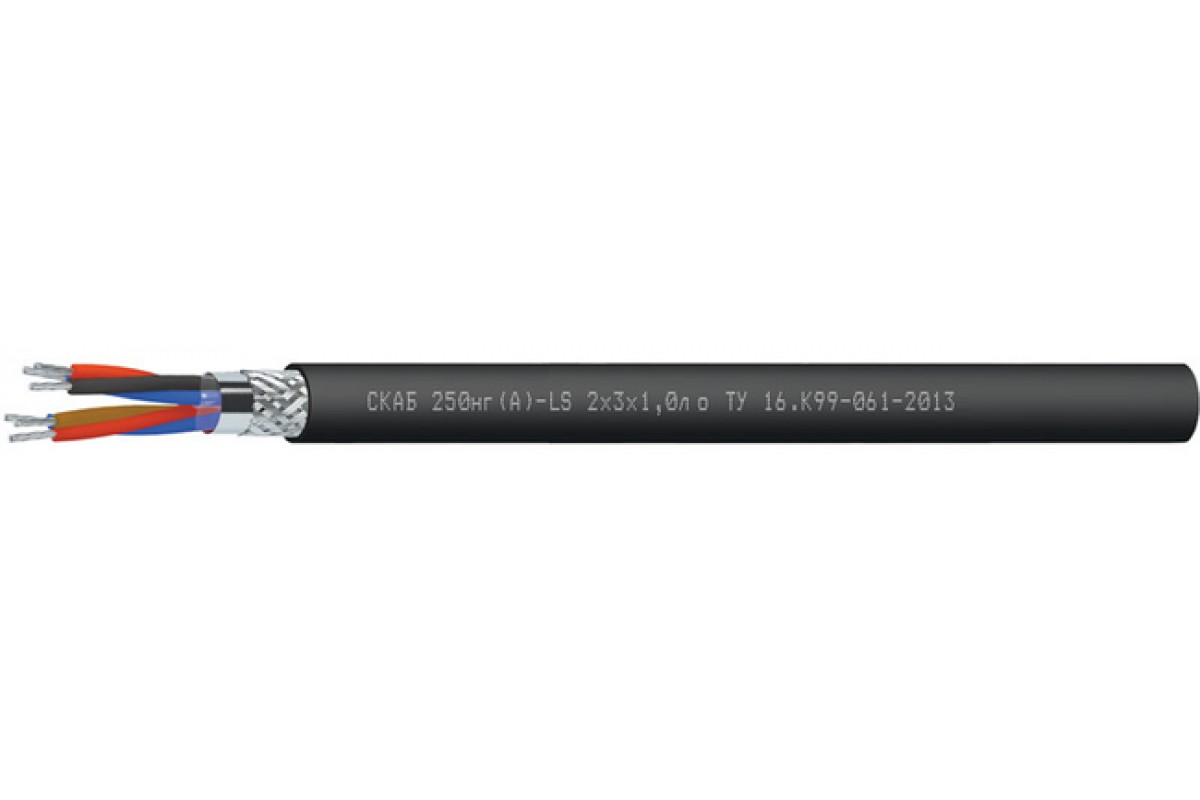

Конструкция Кабель СКАБ 250нг(А)-LSл о:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Период гарантии Кабель СКАБ 250нг(А)-LSл о:

кабелей СКАБ 250нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	7,9	8,4	8,7	10,1	11
2	12,7	13,6	14,4	15,7	17,5
3	13,4	14,3	15,2	16,5	18,5
4	14,4	15,5	16,4	18	20,7
5	15,6	16,8	17,9	20,1	22,5
6	16,8	18,2	19,8	21,8	25,2
7	16,8	18,2	19,8	21,8	25,2
8	18,1	20	21,3	23,5	27,2
10	21,4	23,4	25,5	28,1	31,7
12	22	24,1	26,2	28,9	32,7
14	23,1	25,8	27,5	30,4	34,3
16	24,8	27,1	28,9	34,5	36,7
20	27,5	29,8	31,9	35,8	40,9
24	30,3	33	35,8	40	45,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	75,7	88,3	100,5	137,1	175,3
2	155,2	182,9	208,1	255,3	332,1
3	185,4	222,4	256	321,4	427,5
4	220,8	267,3	311,4	394,4	552,8
5	257	313,8	366,9	489,5	660,1
6	294,7	360,7	443,7	565,7	814,4
7	318,4	392,9	484,4	624,6	899,9
8	355,5	459,1	543	701,2	1 013
10	455,1	581,4	711,4	913,7	1 244,1
12	509,4	654	803,2	1 039,7	1 431
14	570,3	758	901,3	1 173,5	1 622,5
16	655,8	840	1 002,4	1 479,1	1 860,7
20	804,9	1 006	1 207,4	1 622	2 299,7
24	939,4	1 179,5	1 453,7	1 949,2	2 758,4

Электрические параметры СКАБ 250нг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0
