Кабель СКАБ 250нг(А)-LS фов

Производитель: НПП Спецкабель
Код товара: 2067
Доступность: На складе

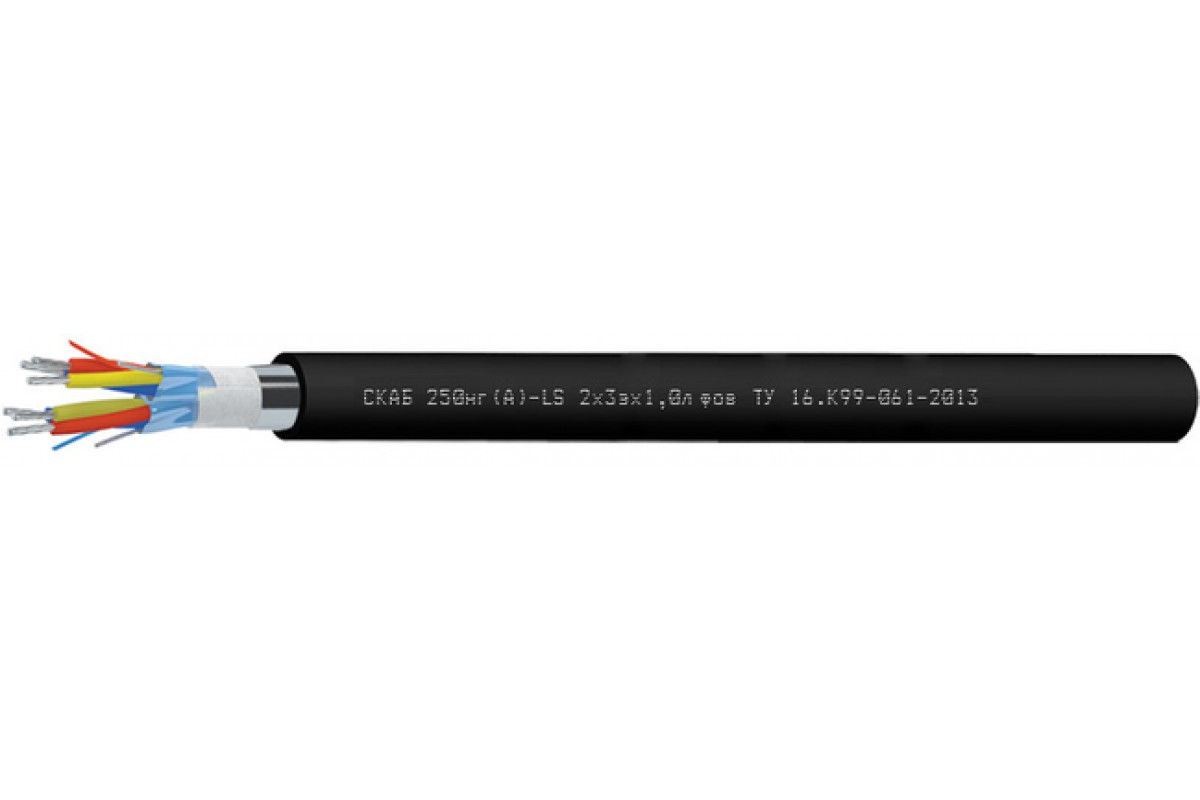

СКАБ 250нг(А)-LS Nx3эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки

Рабочее применение кабеля СКАБ 250нг(А)-LS фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешено использовать Кабель СКАБ 250нг(А)-LS фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений

    • Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250нг(А)-LS фов:


    Количество троек: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция пониженной пожарной опасности
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты

    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

    Продолжительность гарантии Кабель СКАБ 250нг(А)-LS фов:

    кабелей СКАБ 250нг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    каюелей СКАБ 250нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    214,215,115,817,119,4
    314,315,216,117,419,9
    415,416,517,519,521,7
    516,718,519,521,223,7
    618,12021,123,126,3
    718,12021,123,126,3
    82021,522,725,428,3
    1023,125,42729,633,2
    1223,826,227,830,534,2
    1425,527,529,23236,5
    1626,828,930,833,838,5
    2029,531,93437,942,7
    2432,735,938,242,148

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2170196,1220,8266,8360,6
    3202,7238,3272,4336,4460,9
    4243,7289,3333,1435,1573,1
    5285,9360414,7517,8687,5
    6328,6414,3479601,2829
    7358,6453,2526,6665,8922,4
    8421,2507,6591774,71 039,7
    10514,1647,1752,5952,21 282,1
    12581,1733,3856,91 091,71 481
    14678,9825,8968,11 238,91 725,6
    16753,9920,11 081,21 388,11 937,7
    209051 109,71 308,51 726,52 363,5
    241 061,21 341,41 580,92 037,62 847

    Электрические параметры СКАБ 250нг(А)-LS фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке


    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    56,7

    65,0

    77,0

    89,6

    102,3

    111,7

    139,1

    168,9

    187,6

    229,9

    252,6

    299,6

    349,2

    0,75

    59,5

    68,3

    80,8

    94,1

    107,4

    117,3

    146,1

    177,3

    197,0

    241,4

    265,2

    314,6

    366,7

    1,0

    64,2

    74,1

    87,8

    102,4

    134,1

    145,5

    159,2

    193,5

    238,1

    264,8

    291,1

    344,1

    401,4

    1,5

    72,2

    83,7

    99,5

    133,6

    152,0

    165,2

    181,1

    246,3

    272,3

    301,6

    332,0

    393,2

    497,1

    2,5

    84,1

    98,1

    134,8

    156,8

    178,8

    217,4

    237,6

    290,1

    321,5

    356,9

    426,3

    503,5

    589,2


    ТУ 16.К99-061-2013
