Кабель СКАБ 250нг(А)-HF-ХЛл в

СКАБ 250нг(А)-HF-ХЛ NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки

Технологическое назначение кабеля СКАБ 250нг(А)-HF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешено эксплуатировать Кабель СКАБ 250нг(А)-HF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

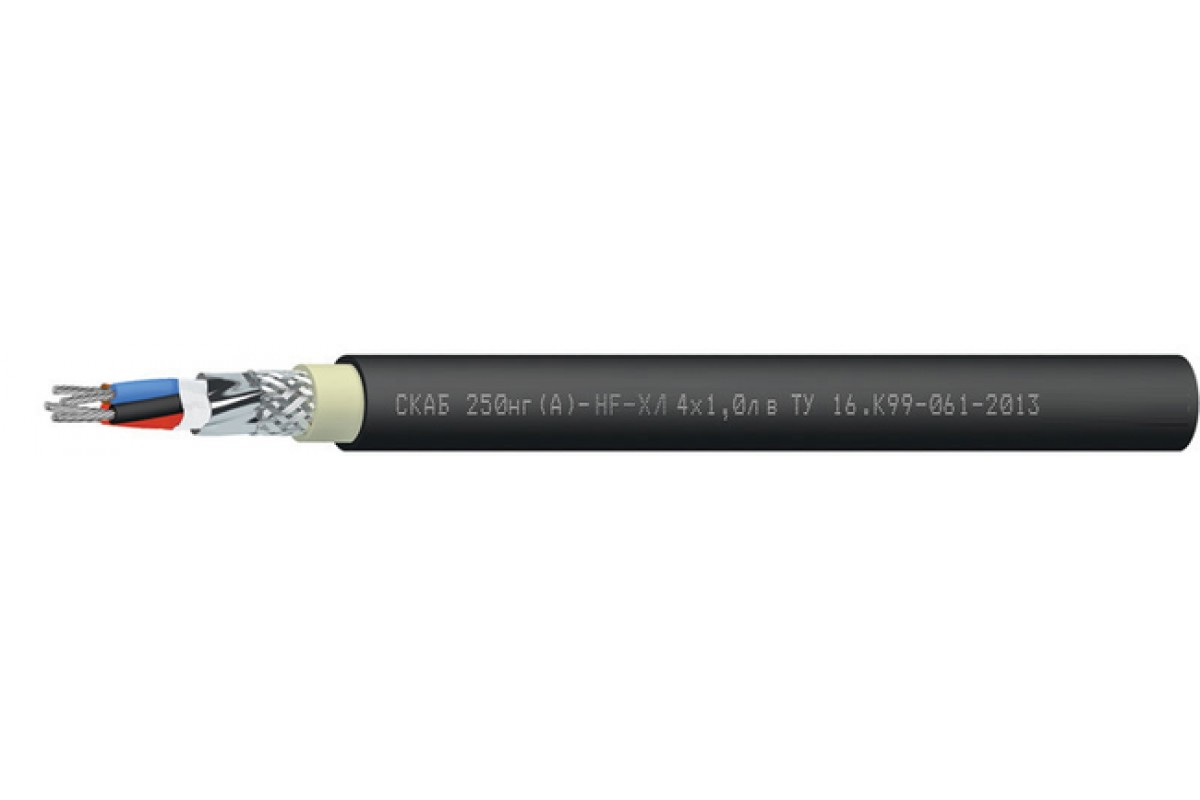

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл в:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной, пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов

Гарантийный период эксплуатации Кабель СКАБ 250нг(А)-HF-ХЛл в:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	11,8	12,3	12,7	13,4	14,4
5	12,9	13,5	14	14,8	15,9
6	12,9	13,5	14	14,9	16,2
7	12,9	13,5	14	14,9	16,2
8	13,4	14,1	14,7	15,7	17,1
10	14,8	15,6	16,3	17,5	19,7
12	15,1	15,9	16,7	17,9	20,2
14	15,6	16,5	17,3	18,6	20,9
19	16,7	17,7	18,6	20,6	22,7
24	18,6	20,3	21,4	23,2	26,2
27	19,4	20,7	21,8	23,6	26,7
30	19,9	21,2	22,4	24,8	27,7
37	21	22,4	23,7	26,3	29,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	164,5	184,8	203,4	238,2	293,5
5	194,6	218,8	241,5	284	350,9
6	199,8	227,6	253,8	302,8	381,3
7	207,7	238,4	267,3	321,9	409,8
8	225	260,5	292,9	353,9	453,6
10	263,8	306,8	347,9	424,2	565,7
12	284,6	333,2	380,5	468,5	630,3
14	308,9	365,3	418,1	519	701,8
19	367,4	440,2	510	660	876,3
24	440,6	550	637,3	802,8	1 099,9
27	486,7	588	683,7	867,3	1 193,7
30	519,5	630,1	735,6	960,7	1 316,7
37	594,8	727,2	854,9	1 123,7	1 552

Электрические параметры СКАБ 250нг(А)-HF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
