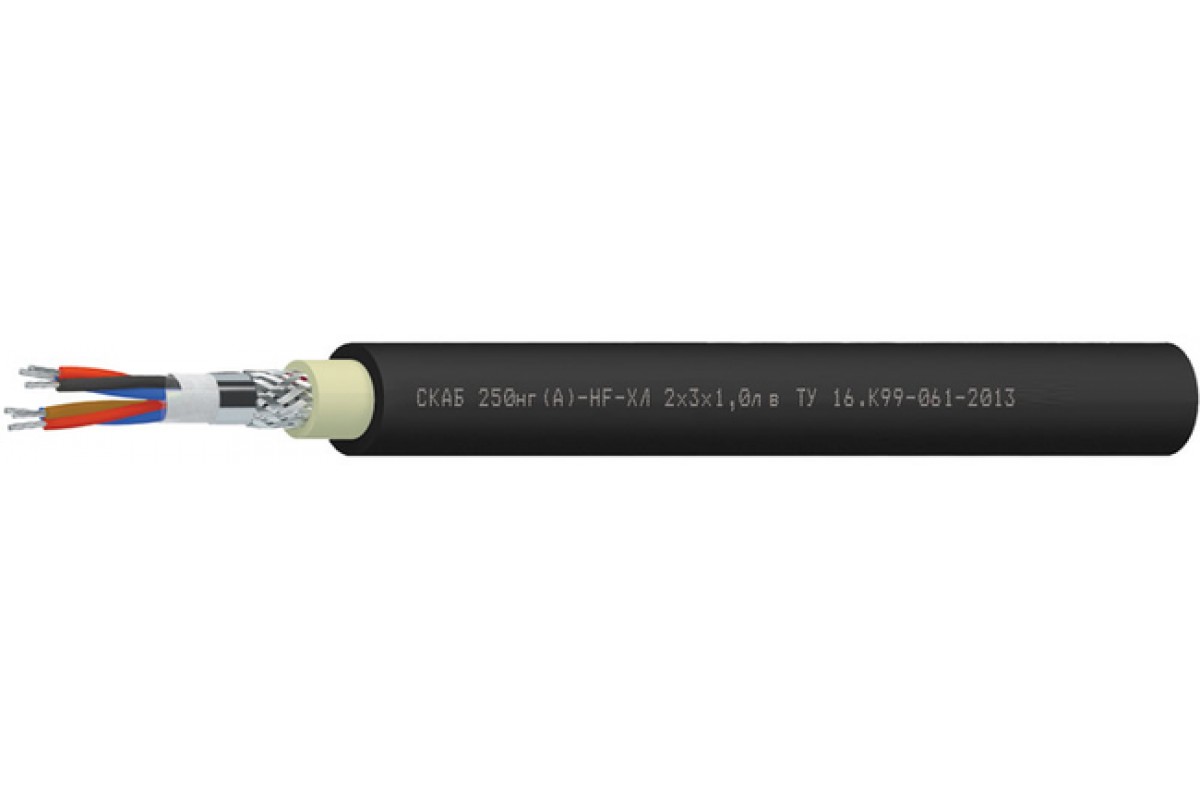

Кабель СКАБ 250нг(А)-HF-ХЛл в

СКАБ 250нг(А)-HF-ХЛ Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Функциональное назначение кабеля СКАБ 250нг(А)-HF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно эксплуатировать Кабель СКАБ 250нг(А)-HF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл в:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок применения Кабель СКАБ 250нг(А)-HF-ХЛл в:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	11,3	11,7	12,1	12,7	13,6
2	15,9	16,8	17,6	19,4	21,2
3	16	16,9	17,8	19,6	21,6
4	17	18,1	19,5	21,1	23,3
5	18,2	19,9	21	22,7	25,6
6	19,9	21,3	22,4	24,4	27,8
7	19,9	21,3	22,4	24,4	27,8
8	21,2	22,6	23,9	26,6	30,3
10	24	26,5	28,1	30,7	34,8
12	25,1	27,2	28,8	31,5	35,8
14	26,2	28,4	30,1	33	37,4
16	27,4	29,7	31,5	34,6	39,3
20	30,1	32,4	34,5	38,4	43,5
24	32,9	36,1	38,4	42,6	48,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	147,9	164,2	179,5	206,7	251,1
2	251	283,3	314,1	387,1	476,9
3	274,9	318,3	357,8	450,1	569,5
4	317,6	370,8	439,1	533,7	685,2
5	360,6	443,5	504,7	619,3	828,3
6	424,4	500,7	572	707,1	973,5
7	447,8	534,7	612,3	764,4	1 058,6
8	493,3	588,3	679,8	876,3	1 211,5
10	591,6	756,3	872,6	1 088,7	1 476,3
12	674,3	833,5	966,3	1 220,2	1 667,5
14	741	922,1	1 074,9	1 362,8	1 873,2
16	811,5	1 011,5	1 183,4	1 510,2	2 084
20	974,6	1 193,5	1 403,6	1 839,3	2 546,6
24	1 126,2	1 419,4	1 670,9	2 193,3	3 031,6

Электрические параметры СКАБ 250нг(А)-HF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
