Кабель СКАБ 250нг(А)-HF-ХЛл ов

Производитель: НПП «Спецкабель»
Код товара: 1473
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
СКАБ 250нг(А)-HF-ХЛ Nx2xSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки

Рабочее применение кабеля СКАБ 250нг(А)-HF-ХЛл ов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Возможно задействовать Кабель СКАБ 250нг(А)-HF-ХЛл ов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

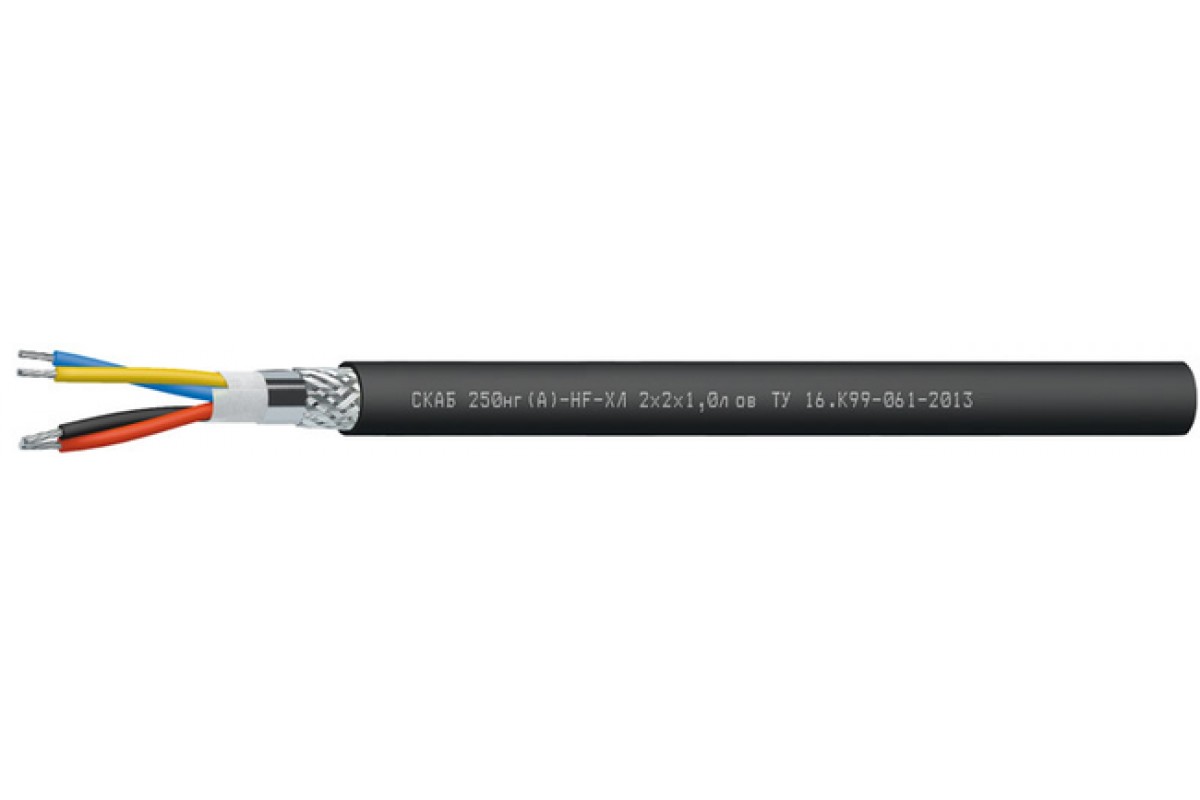

    Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл ов:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Срок гарантии Кабель СКАБ 250нг(А)-HF-ХЛл ов:

    кабелей СКАБ 250нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    18,28,69,810,411,2
    213,414,214,916,117,8
    313,314,21516,318,1
    414,315,316,217,720,2
    515,416,617,519,721,9
    616,617,819,421,223,7
    716,617,819,421,223,7
    817,719,620,822,826,3
    1020,922,62427,130,5
    1221,423,225,427,931,4
    1422,42526,629,232,9
    1623,526,227,930,734,7
    2026,528,830,733,938,8
    2429,231,733,93843,3

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    17282,1104,5122,8150,6
    2149,5171,3190,8225,7282
    3165,8192,5218,9265,8343,3
    4192,5226,4259,6319,5436,1
    5221,3262,5301,7394,5515
    6249298,5363451594,4
    7264,6319,8389,9489,7652
    8294,4373,2434,1546774,9
    10375,6452,9527,1713,8950,4
    12413,1502,4633,1802,41 075,5
    14457,1602,8703,5896,81 212,1
    16501,4661,8776,7994,41 348,4
    20637783,3923,41 1921 665,9
    24739,4911,91 076,81 430,51 995,8

    Электрические параметры СКАБ 250нг(А)-HF-ХЛл ов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    30,3

    50,0

    55,8

    64,6

    74,2

    83,7

    90,4

    98,6

    136,9

    150,0

    165,1

    180,9

    237,0

    274,3

    0,75

    31,8

    52,5

    58,6

    67,8

    77,9

    87,9

    94,9

    103,5

    143,7

    157,5

    173,4

    189,9

    248,8

    288,0

    1,0

    33,9

    56,4

    63,2

    73,4

    84,4

    95,5

    103,2

    129,7

    156,3

    171,6

    211,4

    232,1

    271,3

    314,5

    1,5

    37,3

    63,0

    70,9

    82,7

    95,4

    125,5

    135,0

    146,8

    200,0

    218,5

    241,3

    263,7

    308,9

    391,7

    2,5

    43,3

    73,8

    83,3

    97,4

    112,6

    147,9

    159,3

    173,4

    237,4

    259,6

    285,4

    312,3

    400,6

    466,2


    ТУ 16.К99-061-2013
