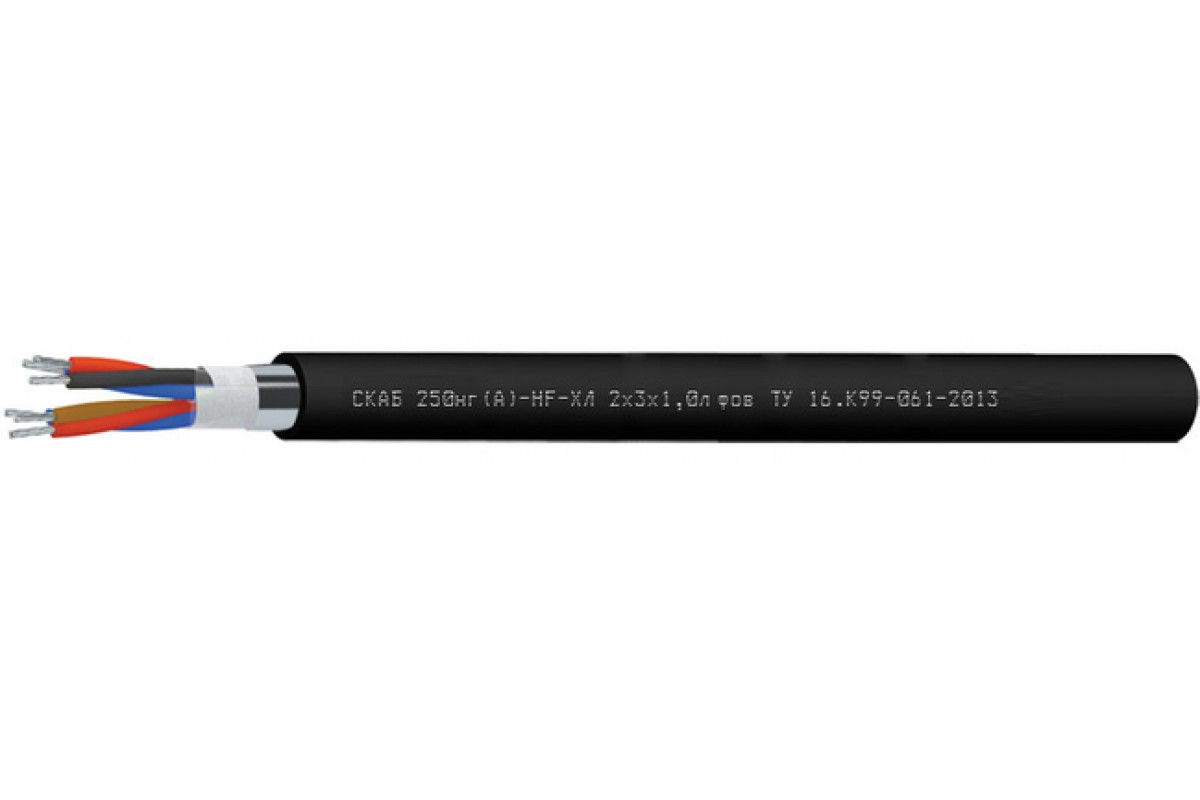

Кабель СКАБ 250нг(А)-HF-ХЛл фов

Код товара: 2071

Доступность: На складе

Описание

СКАБ 250нг(А)-HF-ХЛ Nx3xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Эксплуатационное свойство кабеля СКАБ 250нг(А)-HF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно использовать Кабель СКАБ 250нг(А)-HF-ХЛл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл фов:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Срок службы по гарантии Кабель СКАБ 250нг(А)-HF-ХЛл фов:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	7,8	8,3	8,7	10,1	11
2	13,3	14,2	14,9	16,2	18
3	13,3	14,3	15,1	16,5	18,4
4	14,3	15,4	16,4	17,9	20,6
5	15,5	16,7	17,8	20	22,5
6	16,8	18,1	19,8	21,7	24,9
7	16,8	18,1	19,8	21,7	24,9
8	18	20	21,2	23,4	26,9
10	21,3	23,1	25,2	27,8	31,4
12	22	23,8	25,9	28,6	32,4
14	23	25,5	27,2	30,1	34
16	24,2	26,8	28,6	31,7	36,4
20	27,2	29,5	31,6	35	40,3
24	30	32,7	35,5	39,4	44,8

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	69,1	81	92,4	127,1	163,3
2	144,5	169,5	193,3	237,7	310
3	169	203,2	236	297,9	399,7
4	201,8	245,6	287,8	367,7	519,2
5	235,8	289,2	340,9	457,8	622,8
6	270,1	333,2	413	531,3	750,7
7	293,4	365,1	453,4	588,1	835,7
8	327,7	427,9	508,3	661,6	941,9
10	420,1	523,2	647,1	840,4	1 161,4
12	472,9	593,7	735,9	963,3	1 342,1
14	530,2	693,4	830,6	1 092,8	1 530,5
16	588,7	771,5	926,8	1 224,2	1 756
20	732,3	928,7	1 120,5	1 488,1	2 142,4
24	857	1 090,9	1 353,6	1 796	2 536,4

Электрические параметры СКАБ 250нг(А)-HF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0
