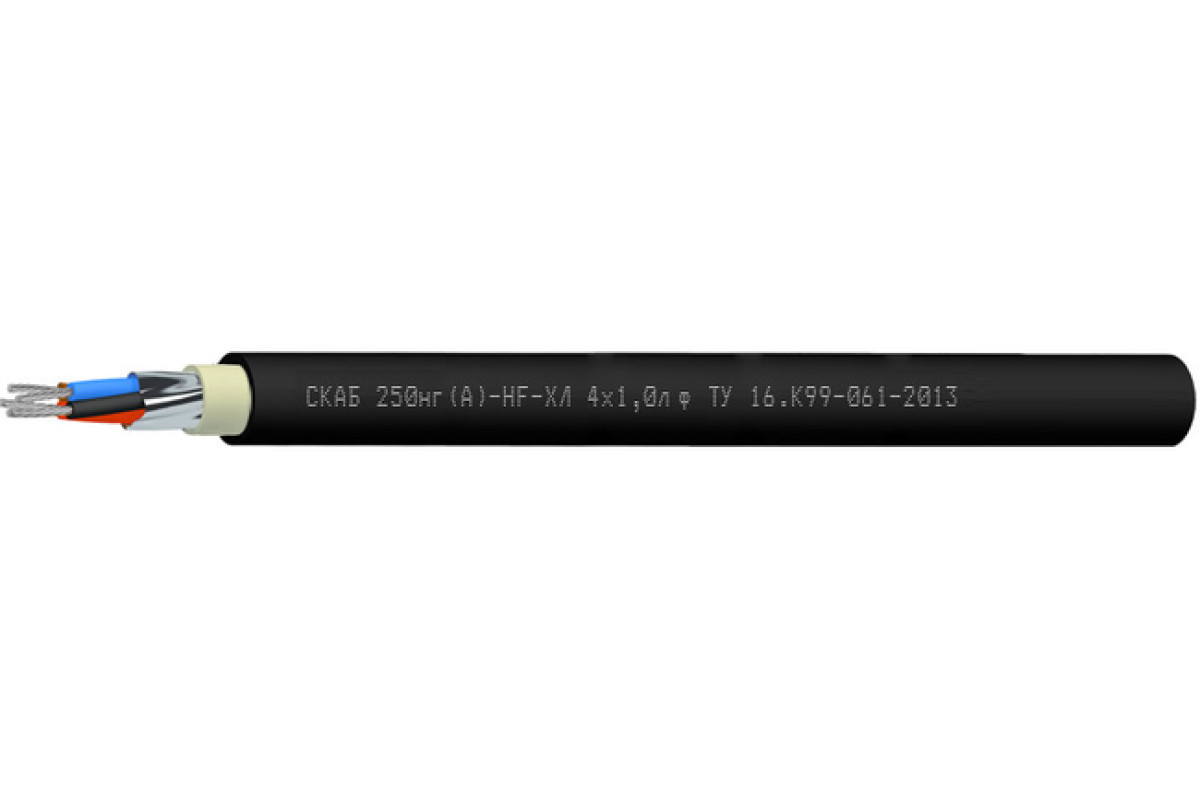

Использование кабеля СКАБ 250нг(А)-HF-ХЛл ф
Допустимо использовать Кабель СКАБ 250нг(А)-HF-ХЛл ф:
Соответствует требованиям Российского морского регистра судоходства (РМРС).
Минимальный срок службы
40 летМинимальный радиус изгиба, DH*
эксплуатация: 5?DHмонтаж: 5?DH
Диапазон температур, °С
эксплуатация: от –80 до +90монтаж: от –50 до +50
* DH — наружный размер кабеля
Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл ф:
Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной, пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов
Гарантийный период эксплуатации Кабель СКАБ 250нг(А)-HF-ХЛл ф:
кабелей СКАБ 250нг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Число жил в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 4 | 10,5 | 11 | 11,4 | 12,1 | 13,2 |
| 5 | 11 | 11,6 | 12,1 | 12,9 | 14 |
| 6 | 11,6 | 12,2 | 12,8 | 13,7 | 14,9 |
| 7 | 11,6 | 12,2 | 12,8 | 13,7 | 14,9 |
| 8 | 12,2 | 12,9 | 13,5 | 14,4 | 15,8 |
| 10 | 13,5 | 14,3 | 15,1 | 16,3 | 17,9 |
| 12 | 13,8 | 14,7 | 15,4 | 16,6 | 18,4 |
| 14 | 14,3 | 15,2 | 16 | 17,3 | 19,7 |
| 19 | 15,4 | 16,5 | 17,4 | 19,4 | 21,5 |
| 24 | 17,3 | 18,6 | 20,1 | 21,9 | 25 |
| 27 | 17,6 | 19,4 | 20,5 | 22,3 | 25,4 |
| 30 | 18,1 | 19,9 | 21,1 | 23 | 26,2 |
| 37 | 19,7 | 21,2 | 22,4 | 25 | 28 |
Расчетная масса 1 км кабелей, кг
| Число жил в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 4 | 131,3 | 149,6 | 166,9 | 198,9 | 250,4 |
| 5 | 146,7 | 168,7 | 189,5 | 228,2 | 290,8 |
| 6 | 162,4 | 188,1 | 212,5 | 257,9 | 331,6 |
| 7 | 170,3 | 198,8 | 226,1 | 277 | 360,2 |
| 8 | 185,9 | 218,2 | 249 | 306,8 | 401 |
| 10 | 219,9 | 259,9 | 298,1 | 369,7 | 486,8 |
| 12 | 239,5 | 285,7 | 329,9 | 413,2 | 550 |
| 14 | 262,1 | 314,7 | 365,2 | 460,6 | 636,3 |
| 19 | 316,8 | 385,4 | 451,5 | 595,2 | 804,9 |
| 24 | 382,2 | 467,9 | 569,6 | 728,6 | 1 015,2 |
| 27 | 409,7 | 522,6 | 615,4 | 791,6 | 1 107,8 |
| 30 | 440,2 | 562,9 | 664,9 | 858,8 | 1 205,6 |
| 37 | 529,2 | 656,3 | 779,7 | 1 038,6 | 1 433,1 |
Электрические параметры СКАБ 250нг(А)-HF-ХЛл ф
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 24,8 | 18,2 | 12,2 | 7,56 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | 100 | 100 | 100 | 100 |
Рабочее переменное (постоянное) напряжение, не более, В | 380 (540) | ||||
Техсправка по пожарной нагрузке
Ном. сеч. жил, мм2 | Объем горючей массы, лx10-3/м | |||||||||||||
Число жил | ||||||||||||||
4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | ||
0,5 | 38,8 | 43,8 | 48,8 | 52,2 | 56,5 | 67,2 | 73,7 | 81,0 | 98,9 | 119,9 | 129,0 | 155,0 | 180,0 | |
0,75 | 40,7 | 46,0 | 51,2 | 54,8 | 59,3 | 70,6 | 77,4 | 85,1 | 103,8 | 125,9 | 135,4 | 162,8 | 189,0 | |
1,0 | 43,6 | 49,4 | 55,2 | 59,2 | 64,1 | 76,6 | 84,1 | 92,5 | 113,2 | 154,8 | 165,7 | 177,8 | 206,7 | |
1,5 | 48,6 | 55,2 | 61,9 | 66,5 | 72,1 | 86,5 | 95,2 | 105,0 | 128,9 | 176,1 | 188,7 | 202,7 | 236,2 | |
2,5 | 55,9 | 63,9 | 71,9 | 77,4 | 84,2 | 101,4 | 111,8 | 140,5 | 171,1 | 230,2 | 246,0 | 263,7 | 307,3 | |
ТУ 16.К99-061-2013
